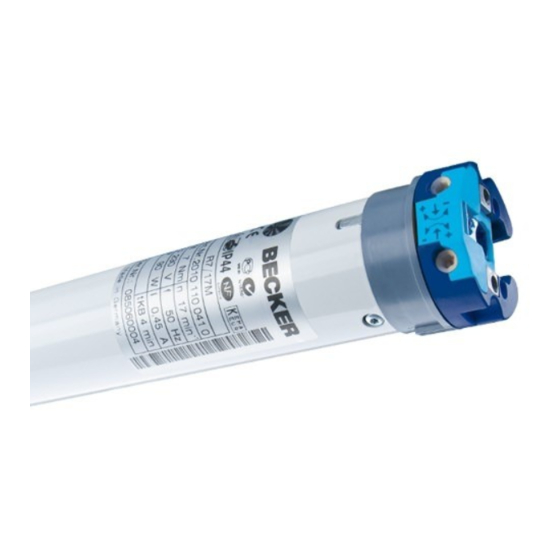

- Seite 1 P5/20M - P13/9M R7/17M - L120/11M Montage- und Betriebsanleitung Rollladen und Sonnenschutzantriebe mit mechanischer Endabschaltung Wichtige Informationen für: • den Monteur • die Elektrofachkraft • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren.
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Inhaltsverzeichnis Allgemeines................................. 3 Gewährleistung................................3 Sicherheitshinweise..............................3 Bestimmungsgemäße.Verwendung..........................4 Montage.und.Inbetriebnahme............................5 Positionierung.der.Endlagen............................7 Hinweise.für.die.Elektrofachkraft........................... 8 Entsorgung................................. 8 Konformitätserklärung..............................8 Technische.Daten................................ 9 Was.tun,.wenn...?................................. 9 Anschlussbeispiele..............................10... -
Seite 3: Allgemeines
• Für den Einsatz im Rollladenbereich • Für den Einsatz im Sonnenschutzbereich • Leichte Endschaltereinstellung am Antrieb • Kompatibel mit allen BeckerSteuerungen für Rollladen und Sonnenschutzanwendungen Beachten.Sie.bitte.bei.der.Installation.sowie.bei.der.Einstellung.des.Gerätes.die.vorliegende.Montage-.und.Betriebsanleitung. Gewährleistung Bauliche. Veränderungen. und. unsachgemäße. Installationen. entgegen. dieser. Anleitung. und. unseren. sonstigen. Hinweisen. -
Seite 4: Bestimmungsgemäße.verwendung
Becker Produktkatalog für das mechanische Zubehör, verwendet werden. Bestimmungsgemäße Verwendung Die.Rohrantriebe.der.Typen P9/16M, P13/9M und R7/17M bis L120/11M.sind.ausschließlich.für.den.Betrieb.von.Roll- laden. und. Sonnenschutzanlagen. bestimmt.. Wir. empfehlen. Antriebe. mit. mehr. als. 17. U/min. (P5/20M, P5/30M). nur. in. Sonnenschutzanlagen.(Screens).anzuwenden. Eine.andere.oder.eine.darüber.hinausgehende.Benutzung.gilt.nicht.als.bestimmungsgemäß. Zur. Befestigung. der. Anschlussteile. am. Motor. P5/20M,. P5/30M,. P9/16M. und. P13/9M. sind. ausschließlich. die. Schrauben. -
Seite 5: Montage.und.inbetriebnahme
Steckzapfens. das. Sicherungsblech. nach. oben. schieben. und. den. Steckzapfen Steckzapfen.herausziehen.(Abb..3). • Montage des Mitnehmers mit Mitnehmersicherung bei den Antrie- P5/20M - P13/9M und ben P5/20M bis P13/9M und R7/17M bis R25/17M: R7/17M - R25/17M Die.Einschubrichtung.der.Mitnehmersicherung.ist.durch.seine.Form.vor- Rastbohrung gegeben.. Bei. Einschieben. der. Mitnehmersicherung. achten. Sie. auf. das. - Seite 6 Montage- und Betriebsanleitung • Bei Profilwellen: Toleranzen.der.Nutbreiten.in.verschiedenen.Wickelwellen.lassen.sich.bei. einigen. Mitnehmern. durch. Drehen. des. Mitnehmers. in. eine. andere. Nut- ausnehmung.ausgleichen..Diese.Nutausnehmungen.haben.verschiedene. Maße.und.ermöglichen.Ihnen.einen.passgenauen.Einbau.des.Antriebes. (Abb..6). • Bei Rundwellen: Klinken. Sie. vorher. das. Rohr. auf. der. Motorseite. aus,. damit. der. Nocken. des.Laufringes.mit.in.die.Welle.geschoben.werden.kann..Der.Nocken.des. Laufringes.darf.zur.Welle.kein.Spiel.haben.(Abb..7). 4.. Montieren. Sie. den. Antrieb. mit. entsprechendem. Laufring. (A). und. Mit- nehmer.
-
Seite 7: Positionierung.der.endlagen
Lassen.Sie.zur.Endkontrolle.den.Behang.nochmals.in.beide.Richtungen.bis.zur.Endlage.laufen.. Achtung BeckerRohrantriebe sind für den Kurzzeitbetrieb (S2/KB 4 min) ausgelegt. Ein eingebauter Thermo- schutz schalter verhindert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnahme (lange Rollladen- panzer, bzw. lange Laufzeit) kann es zum Auslösen des Thermoschalters kommen. Der Antrieb wird dann abgeschaltet. -
Seite 8: Hinweise.für.die.elektrofachkraft
Montage- und Betriebsanleitung Hinweise für die Elektrofachkraft BeckerRohrantriebe.mit.mechanischer.Endabschaltung.dürfen.nicht.parallel.geschaltet.werden..Verwenden.Sie.zur.gleich- zeitigen.Ansteuerung.mehrerer.Antriebe.entsprechende.Steuerungen.aus.dem.Hause.Becker.. Verwenden.Sie.zur.Ansteuerung.der.Auf.und.Abrichtung.den.Außenleiter.L1. Sonstige.Geräte.oder.Verbraucher.(Lampen,.Relais,.etc.).dürfen.nicht.direkt.an.die.Anschlussleitungen.der.Antriebe.ange- schlossen.werden..Hierzu.müssen.die.Antriebe.und.die.zusätzlichen.Geräte.durch.Relaissteuerungen.entkoppelt.werden..Bei. der.Installation.des.Antriebes.muss.eine.allpolige.Trennmöglichkeit.vom.Netz.mit.mindestens.3.mm.Kontaktöffnungsweite.pro. Pol.vorgesehen.werden.(EN.60335). Achtung Setzen Sie nur mechanisch oder elektrisch verriegelte Schaltelemente mit einer ausgeprägten Nullstel- lung ein! Schützen Sie die elektrischen Anschlüsse vor Feuchtigkeit. BeckerRohrantriebe.tragen.die.CEKennzeichnung..Diese.Antriebe.entsprechen.den.geltenden.EURichtlinien.und.erfüllen. die.EMVVorschriften. Sollte.der.Antrieb.mit.Geräten.betrieben.werden,.die.Störquellen.enthalten,.hat.der.Elektroinstallateur.für.eine.entsprechende. Entstörung.der.betroffenen.Geräte.zu.sorgen. -
Seite 9: Technische.daten
Technische Daten P5/20M P5/30M P9/16M P13/9M R7/17M R8/17M R12/17M R15/17M R20/17M R25/17M Nennmoment.(Nm) Abtriebsdrehzahl.(min 17.Um- Endschalterbereich 38.Umdrehungen drehun- 38.Umdrehungen Anschlussspannung 230.V.AC./.50.Hz Anschlussleistung.(W) Nennstromaufnahme.(A) 0,47 0,47 0,47 0,47 0,45 0,45 0,50 0,65 0,75 0,80 Betriebsart S2.4.Min. Schutzart IP.44 Kl..Rohrinnen-Ø.(mm) R30/17M R40/17M... -
Seite 10: Anschlussbeispiele
Montage- und Betriebsanleitung Anschlussbeispiele Bedienung mit Einzeltaster Antrieb 230V/50Hz 230V Einzeltaster Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Technische.Änderungen.vorbehalten... - Seite 12 Becker-Antriebe.GmbH 35764.Sinn/Germany www.becker-antriebe.com...
