Lösen des Steckzapfens Ø45

Montage des Mitnehmers mit Mitnehmersicherung

Sichern des Antriebs gegen axiales Verschieben

ACHTUNG
Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs bohren!
Verbinden des Mitnehmers mit der Wickelwelle Ø45
Antriebsgröße
[mm]
Ø 45
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben.
ACHTUNG
Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die Wickelwelle fallen ge‐
lassen werden! Die Befestigung des Panzers ist nur mittels Federn oder Hochschiebesicherungen möglich.

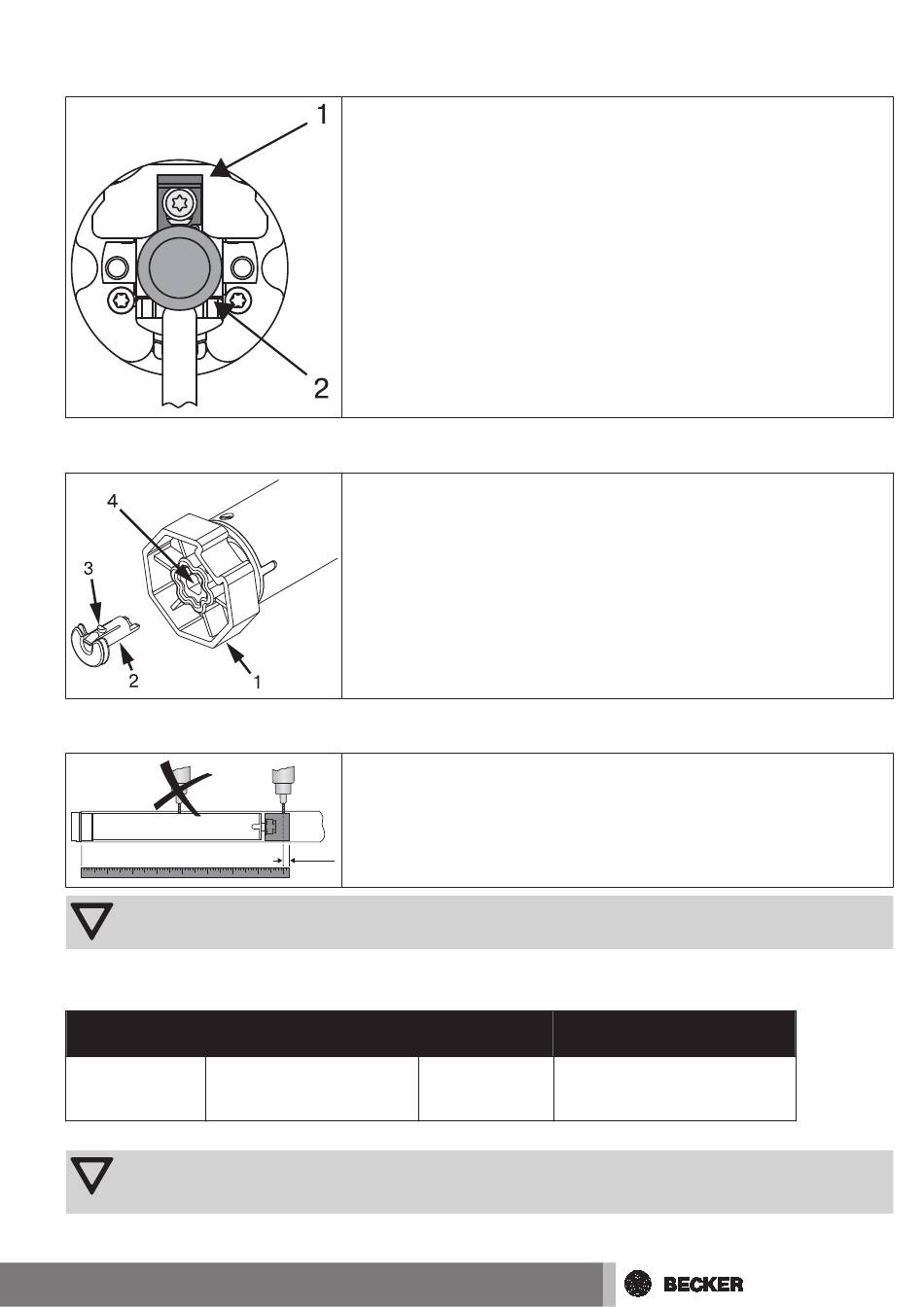

Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steck‐
zapfens (2) das Sicherungsblech (1) nach oben schieben und den Steckzapfen (2)
herausziehen.
Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Die Ein‐
schubposition der Mitnehmersicherung (2) ist durch seine Form vorgegeben. Beim
Einschieben der Mitnehmersicherung (2) in die Rastbohrung (4) achten Sie bitte auf
das Einrasten der Rastnase (3). Dies ist durch ein Klicken hörbar. Überprüfen Sie den
festen Sitz der Sicherung durch Ziehen am Mitnehmer (1).
Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer
mit der Welle zu verschrauben.
-10 mm
Wickelwellen-Ø
[mm]
60 - 70 mm
Kunststoff- oder
Druckgussmitnehmer
Drehmoment Befestigungsschrauben
max. [Nm] Mitnehmer (4 Stück)
40 Blechschraube
Ø 4,8 x 9,5 mm
7
