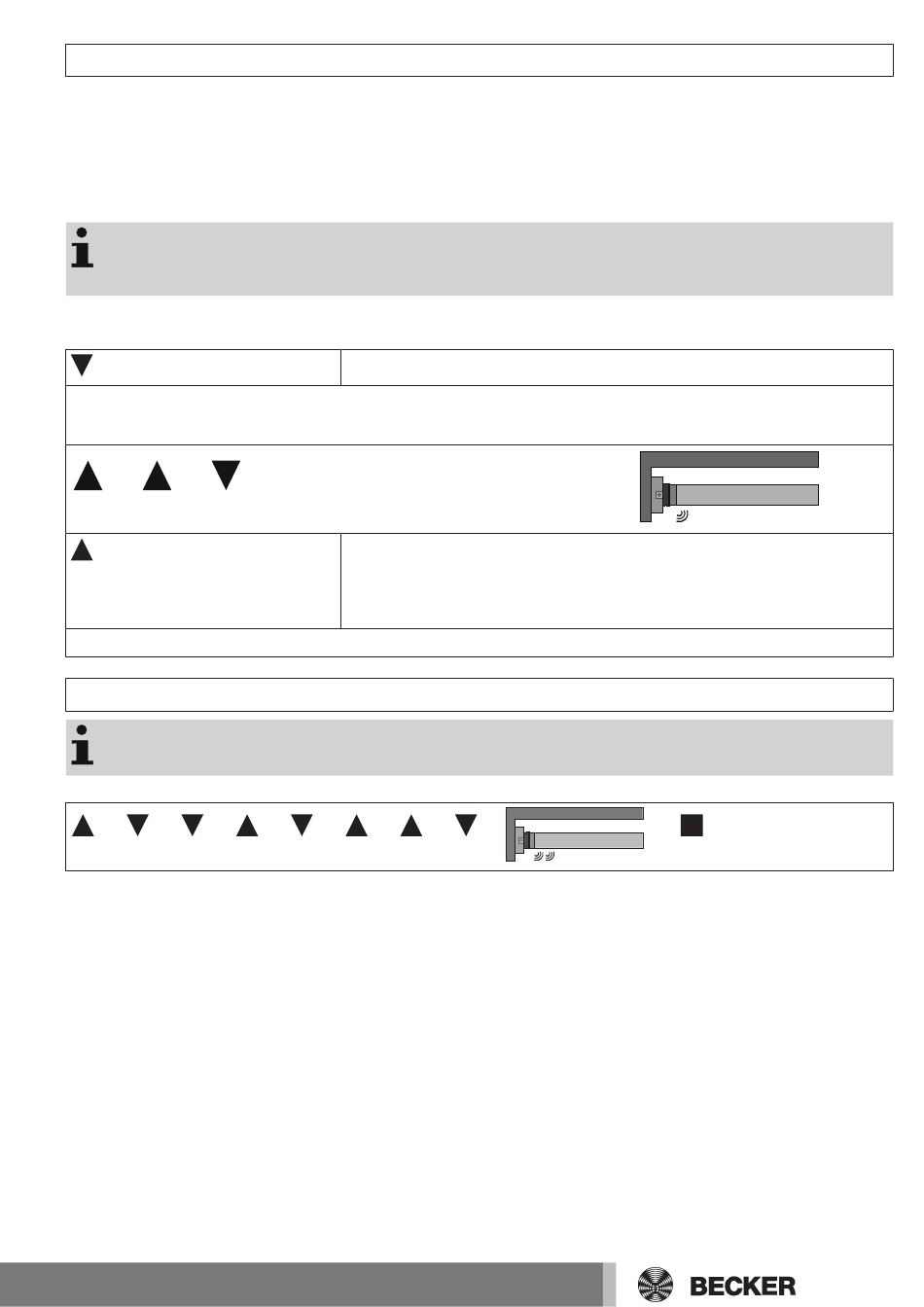

Einstellen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster
Intelligentes Installationsmanagement
Endlagen Status Indikator (ESI)
Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist.
Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag"
Der Antrieb speichert die Endlageneinstellung „Anschlag" dauerhaft ab, nachdem diese 3x angefahren wurde. Danach ist die In-
stallation abgeschlossen.
Sollte der Rohrantrieb bei der Aus-/Einfahrt aufgrund eines Hindernisses vorzeitig ab-
schalten, so ist es möglich dieses Hindernis durch Aus-/Einfahrt freizufahren, es zu besei-
tigen und durch erneutes Ein-/Ausfahren die gewünschte Endlage einzustellen.
Punkt ausgefahren zu Anschlag eingefahren
Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch.
▻ Die Quittierung erfolgt durch ein „Klack" des Rohrantriebes.
1 s
1 s
bis STOPP und halten bis
Die Endlagen sind eingestellt.
Löschen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster
Die Reihenfolge der Schaltbefehle muss zügig nacheinander durchgeführt werden. Even-
tuell eingestellte Zusatzfunktionen bleiben erhalten.
Führen Sie folgende Löschsequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch:
1 s
1 s
1 s
1 s
Der Rohrantrieb quittiert.
Beide Endlagen sind gelöscht.
Fahren Sie die gewünschte Ausfahr-Endlage an.
Anschließend fahren Sie Ein bis gegen den oberen, dauerhaft vorhandenen Anschlag.
Während dieser Fahrt muss der Endlagen Status Indikator (ESI) angezeigt werden be-
vor die Endlage erreicht wird.
▻ Der Rohrantrieb schaltet selbstständig ab.
1 s
1 s
1 s
bis
STOPP
11
