10.15. Zusatzfunktion: Thermostatfunktion z.B. zur Ansteuerung der Zirkulationspumpe
(nur Schema 1)
Wird über den Schaltzeitenkanal 4 gesteuert. Ist in diesem Kanal
keine Schaltzeit programmiert, ist die Funktion ständig aktiv.
Fühlereingang und Relaisausgang (auch NVR-Relais) sind frei
wählbar.
Ebene
Anzeige
STH
E3-7 / 1
RTH
E3-7 / 2
ETH
E3-7 / 3
ATH
E3-7 / 4
TH
CH4
Funktion
Wahl des Fühlers für die Ther-
mostatfunktion. Die Nummer
eines noch frei verfügbaren
Fühlers wird durch blinkende
Unterstriche hervorgehoben.
Ist der ausgewählte Fühler
bereits mit einer anderen Funk-
tion belegt, so wird die entspre-
chende angezeigte Nummer
eingeklammert.
0: keine Fühler-Zuordnung:
Funktion ist nicht freigegeben
1 ... 4: Fühler ist zugeordnet:
Funktion ist freigegeben
Relais-Zuordnung für die Ther-
mostatfunktion. Es können alle
Relais gewählt werden. Bei
Wahl eines bereits belegten
Relais werden die Funktionen
ODER-verknüpft.
Einschalttemperatur der Ther-
mostatfunktion
Ausschalttemperatur der Ther-
mostatfunktion
Deaktivieren / Aktivieren der
Thermostatfunktion über Schalt-
zeitenkanal 4

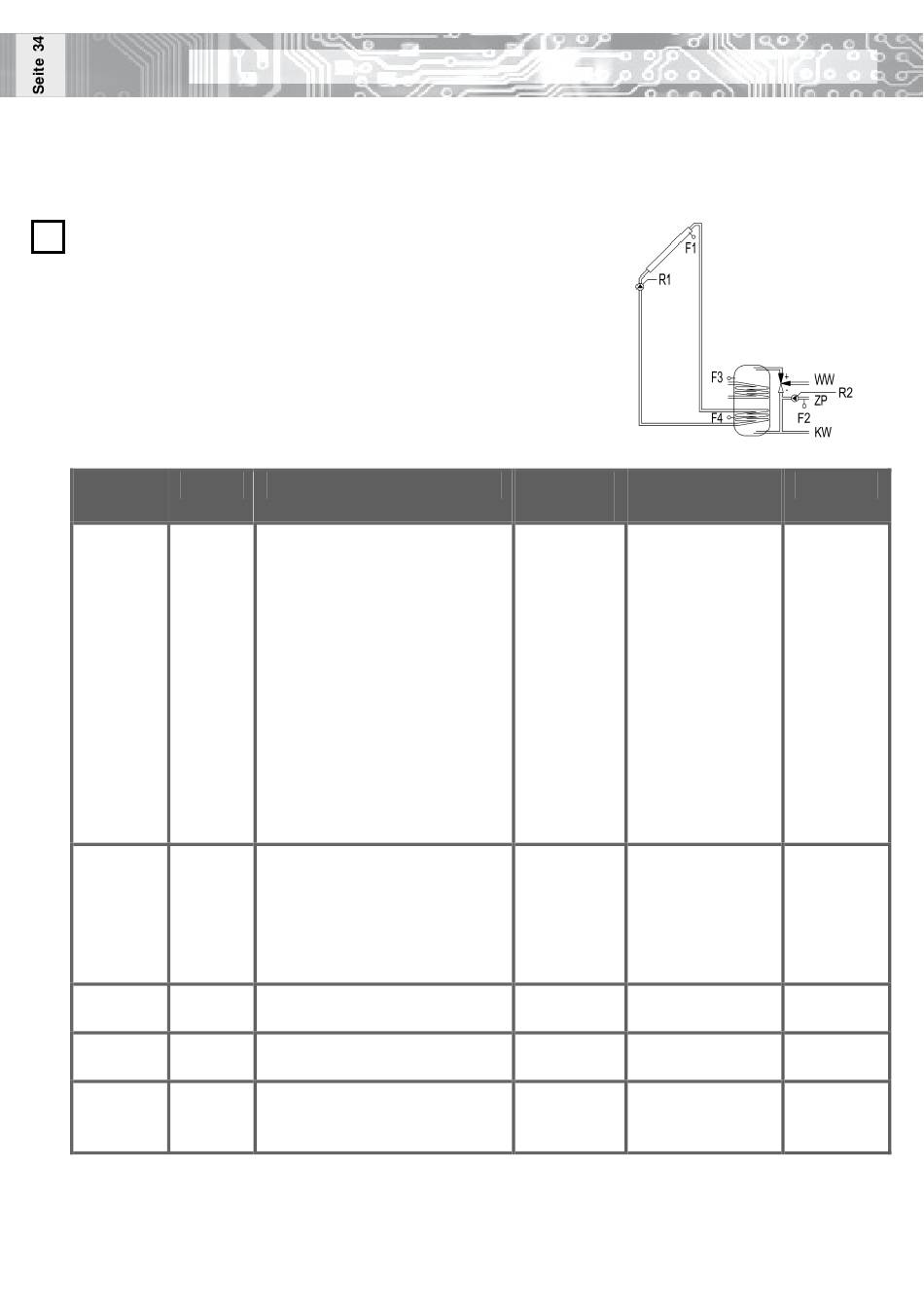

Einstellung der Zusatzfunktionen
Darstellung der Zusatzfunktion (nur Schema 1)
Werks-
Bereich
einstellung
0
0 ... 4
0
0 ... 3
40 °C
10 °C ... 127 °C
45 °C
10 °C ... 127 °C
