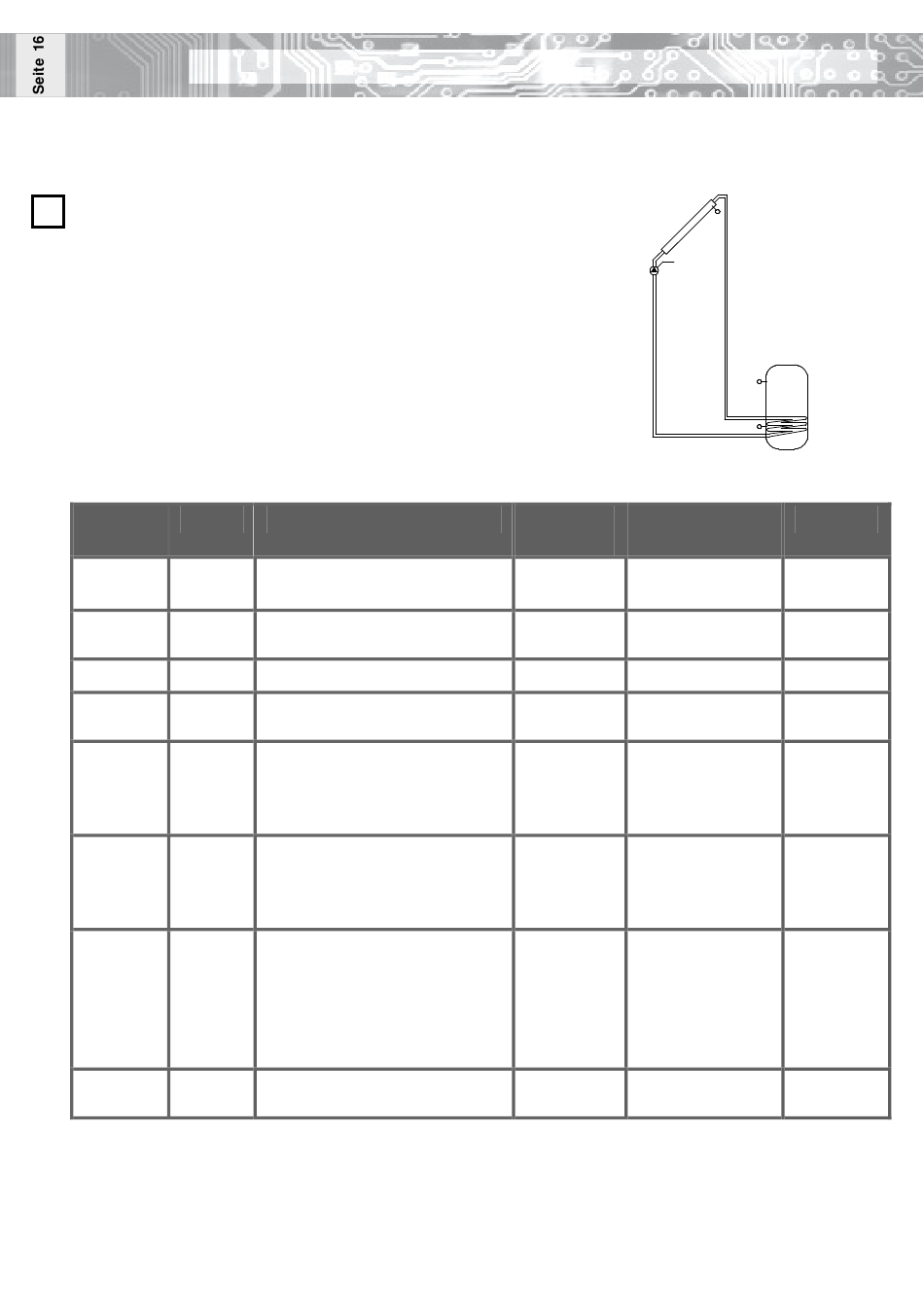

8.1. Anlagenschema 1 (1 Kollektorfeld, 1 Speicher, 1 Pumpe)
Beschreibung des Anlagenschemas:
Der Solarregler vergleicht die Temperatur des Kollektorfühlers F1
(TC1) mit der Temperatur des Speicherfühlers F4. Ist die gemes-
sene Temperaturdifferenz größer als die hier einstellbare Ein-
schalttemperaturdifferenz TDE1, wird die drehzahlgesteuerte
Solarpumpe R1 eingeschaltet und der Speicher geladen.
Diese Einstellungen sind im Anlagenschema möglich:
Ebene
Anzeige
AE
MAX1
AE
SPA1
E3-1 / 1
KON
SSP1
E3-1 / 13
TDE1
E3-2 / 1
TDA1
E3-2 / 2
USW1
E3-2 / 6
OSW1
E3-2 / 7
Funktion
Maximale Ladetemperatur
MAX1 für Speicher 1
Aktivierung/Deaktivierung von
Speicher 1
Einstellen des Anlagenschemas
Oberer Speicherfühler F3 vor-
handen), siehe Kapitel 5.5.
Einschalttemperaturdifferenz
zwischen F1 und F4 (nicht
niedriger als Ausschalttempera-
turdifferenz + 1 K)
Ausschalttemperaturdifferenz
zwischen F1 und F4 (nicht
höher als Einschalttempera-
turdifferenz – 1 K)
Minimale Einschaltdauer Solar-
pumpe
Achtung: Wenn der USW1-Wert
auf 100% gesetzt wird, ist die
Funktion Drehzahlregelung
ausgeschaltet!
Maximale Einschaltdauer Solar-
pumpe
Konfiguration der Anlagenschemata
Werks-
Bereich
einstellung
70° C
10° C ... 90° C
YES
YES / no
1
1 ... 7
YES
YES / no
8 K
1 K ... 20 K
4 K
1 K ... 20 K
30 %
30 % ... OSW1
100%
USW1 ... 100 %
F1
R1
(F3)
F4
Wahl
1
