Montage und Anschluss des Reglers

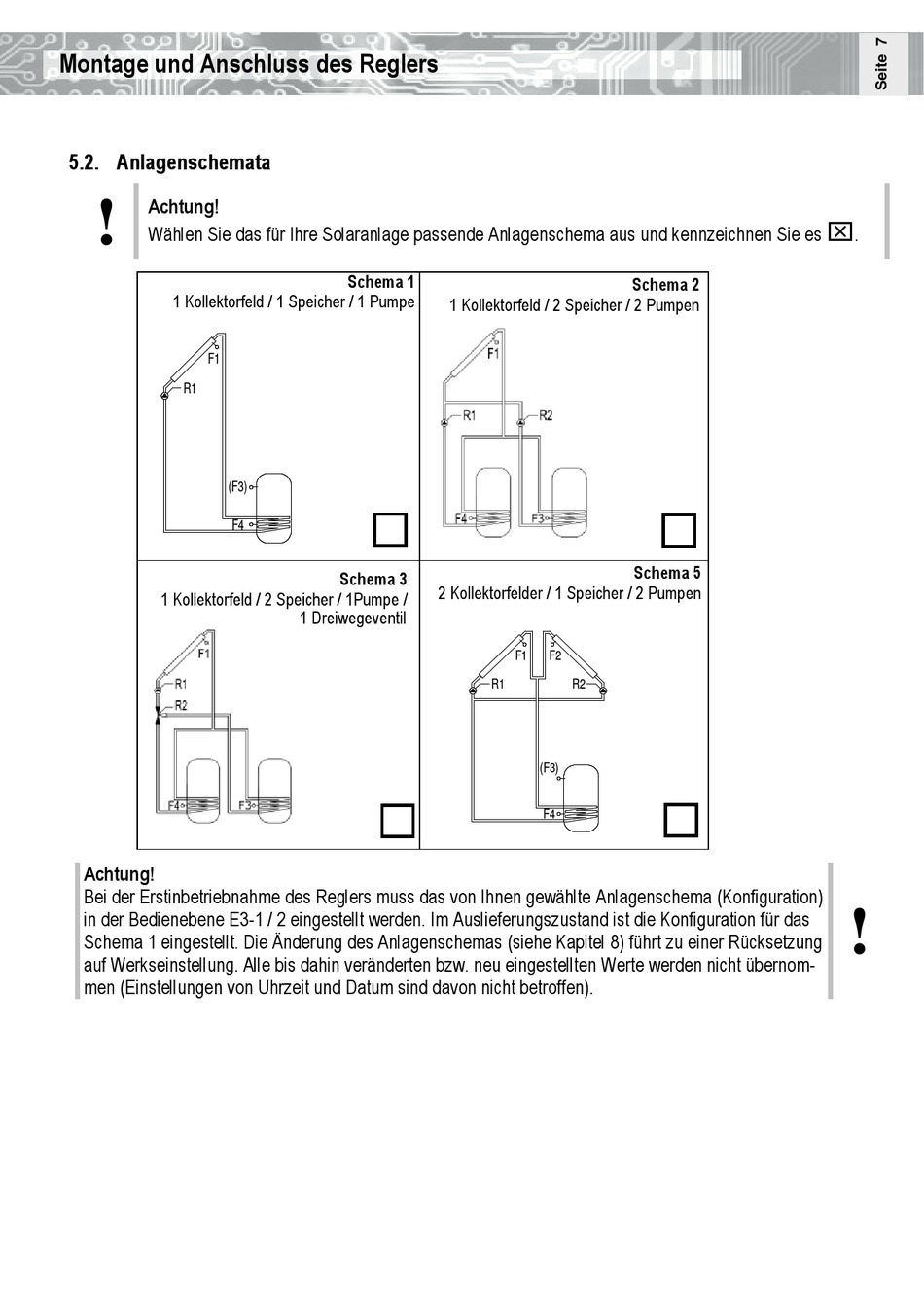

5.2. Anlagenschemata
!
Achtung!
Wählen Sie das für Ihre Solaranlage passende Anlagenschema aus und kennzeichnen Sie es
1 Kollektorfeld / 1 Speicher / 1 Pumpe
1 Kollektor / 1 Speicher
F1
R1
(F3)
F4
1 Kollektorfeld / 2 Speicher / 1Pumpe /
Achtung!
Bei der Erstinbetriebnahme des Reglers muss das von Ihnen gewählte Anlagenschema (Konfiguration)
in der Bedienebene E3-1 / 2 eingestellt werden. Im Auslieferungszustand ist die Konfiguration für das
Schema 1 eingestellt. Die Änderung des Anlagenschemas (siehe Kapitel 8) führt zu einer Rücksetzung
auf Werkseinstellung. Alle bis dahin veränderten bzw. neu eingestellten Werte werden nicht übernom-
men (Einstellungen von Uhrzeit und Datum sind davon nicht betroffen).
Schema 1
Schema 1
Schema 3
1 Dreiwegeventil
1 Kollektorfeld / 2 Speicher / 2 Pumpen
2 Kollektorfelder / 1 Speicher / 2 Pumpen
F1
F2
R1
R2
(F3)
F4
Schema 2
Schema 5
.
!
