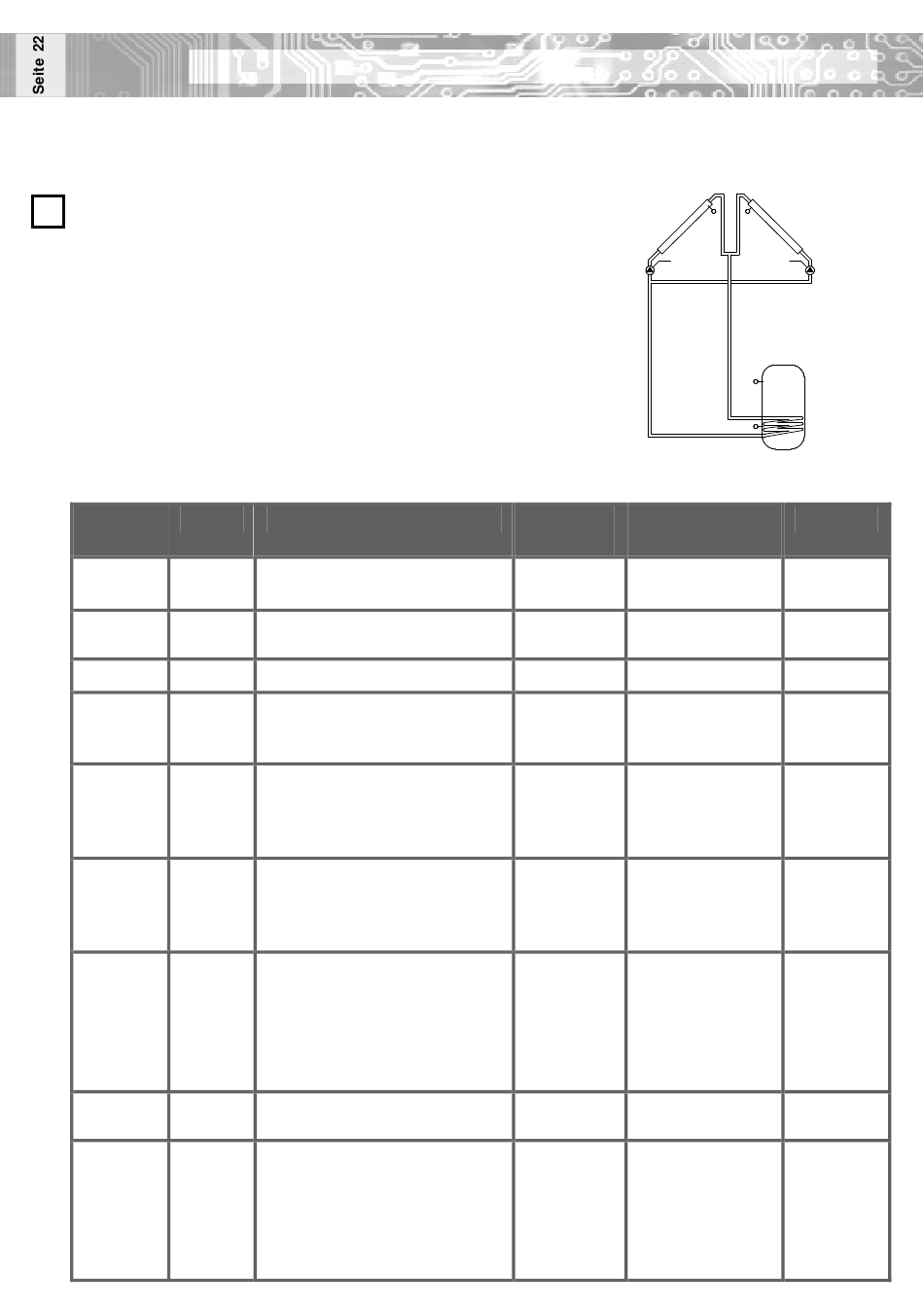

8.4. Anlagenschema 5 (2 Kollektorfelder, 1 Speicher, 2 Pumpen)
Beschreibung des Anlagenschemas:
Der Solarregler vergleicht die Temperaturen der Kollektorfühler
F1 (TC1) und F2 (TC2) mit der Temperatur des Speicherfühlers
F4. Ist die gemessene Temperaturdifferenz größer als die
Einschalttemperaturdifferenz TDE1, wird die entsprechende
drehzahlgesteuerte Solarpumpe R1 oder R2 eingeschaltet und
der Speicher geladen.
Diese Einstellungen sind im Anlagenschema möglich:
Ebene
Anzeige
AE
MAX1
AE
SPA1
E3-1 / 1
KON
SSP1
E3-1 / 13
TDE1
E3-2 / 1
TDA1
E3-2 / 2
USW1
E3-2 / 6
OSW1
E3-2 / 7
USW2
E3-2 / 8
Funktion
Maximale Ladetemperatur
MAX1 für Speicher 1
Aktivierung/Deaktivierung von
Speicher 1
Einstellen des Anlagenschemas
Oberer Speicherfühler F3 vor-
handen (Speicher 1), siehe
Kapitel 5.5
Einschalttemperaturdifferenz für
Speicher 1 zwischen F1 und F4
(nicht niedriger als Ausschalt-
temperaturdifferenz + 1 K)
Ausschalttemperaturdifferenz
für Speicher 1 zwischen F1 und
F4 (nicht höher als Einschalt-
temperaturdifferenz – 1 K)
Minimale Einschaltdauer Solar-
pumpe 1
Achtung: Wenn der USW1-Wert
auf 100% gesetzt wird, ist die
Funktion Drehzahlregelung
ausgeschaltet!
Maximale Einschaltdauer Solar-
pumpe 1
Minimale Einschaltdauer Solar-
pumpe 2
Achtung: Wenn der USW2-Wert
auf 100% gesetzt wird, ist die
Funktion Drehzahlregelung
ausgeschaltet!
Konfiguration der Anlagenschemata
Werks-
Bereich
einstellung
70° C
10° C ... 90° C
YES
YES / no
1
1 ... 7
YES
YES / no
8 K
1 K ... 20 K
4 K
1 K ... 20 K
30 %
30 % ... OSW1
100%
USW1 ... 100%
30 %
30 % ... OSW2
F1
F2
R1
R2
(F3)
F4
Wahl
5
