Elcometer 1542 Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Elcometer Anleitungen
  4. Messgeräte
  5. 1542
  6. Gebrauchsanleitung

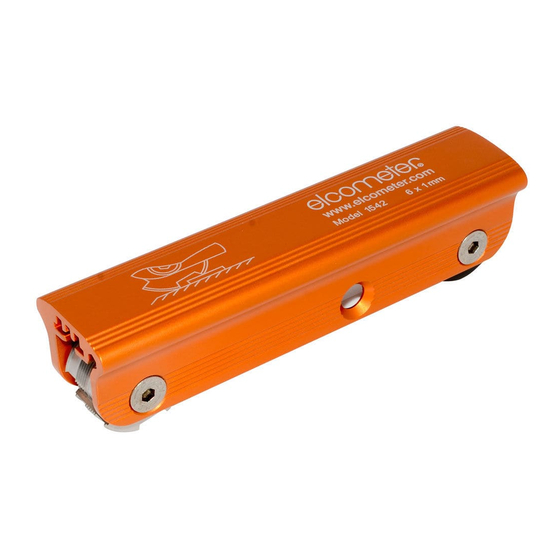

Elcometer 1542 Gebrauchsanleitung

Gitterschnitt-haftfestigkeitsprüfer
Vorschau ausblenden Andere Handbücher für 1542:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 26

Quicklinks

Diese Anleitung herunterladen
R
User Guide
Elcometer 1542
Cross Hatch Adhesion Tester
www.elcometer.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elcometer 1542

Inhaltszusammenfassung für Elcometer 1542

  • Seite 1 User Guide Elcometer 1542 Cross Hatch Adhesion Tester www.elcometer.com...

  • Seite 2: Inhaltsverzeichnis

    Elcometer Limited, Edge Lane, Manchester, M43 6BU. United Kingdom All other trademarks acknowledged. © Elcometer Limited 2015. All rights reserved. No part of this document may be reproduced, transmitted, transcribed, stored (in a retrieval system or otherwise) or translated into any language, in any form or by any means (electronic, mechanical, magnetic, optical, manual or otherwise) without the prior written permission of Elcometer Limited.

  • Seite 3: Gauge Overview

    All items listed in the Elcometer 1542 contents, plus: Adhesive Tape; ISO or ASTM < (1 roll) Cross Hatch Brush < Magnifier; x10 < Part numbers beginning K1542M204 are supplied complete with three Elcometer 1542 Cross Hatch Adhesion Testers and one of each cutter wheel. www.elcometer.com...

  • Seite 4: Getting Started

    6 x 3mm 3.2 FITTING THE CROSS HATCH CUTTER WHEEL The Elcometer 1542 is supplied with a cutting wheel fitted. Different sizes of cutting wheel are available, see Section 6.1 ‘Cross Hatch Cutter Wheels’ on page 9, all of which fit the adhesion tester.
  • Seite 5 To move the position of the guide wheel: Use the hexagonal wrench supplied Position 2 to remove the guide wheel securing screw by turning anti-clockwise. Move the guide wheel to alternate position. Re-position and tighten the securing screw. www.elcometer.com...

  • Seite 6: Test Procedure

    4 TEST PROCEDURE The Elcometer 1542 can be used in accordance with ISO/JIS and ASTM Standards. The test procedure is dependent on the standard being used. 4.1 BEFORE YOU START Select and fit the appropriate cutter wheel for the test method - see Sections 3.1 &...
  • Seite 7 ISO/JIS standards table shown in Section 5 ‘Assessing the Results’ on page 8. A magnifier is supplied as standard with the Elcometer 1542 Adhesion Tester Kit and can also be purchased as an optional accessory, see Section ‘Miscellaneous Spares & Accessories’ on page Note: Consult the relevant Standard for full details of the test method.
  • Seite 8 Brush the sample lightly to remove detached flakes or ribbons of coating. A brush is supplied as standard with the Elcometer 1542 Adhesion Tester Kit and can also be purchased as an optional accessory, see Section ‘Miscellaneous Spares &...

  • Seite 9: Assessing The Results

    The coating has aked along the edges of the cuts partly or wholly in large ribbons, and/or it has aked partly or wholly on different parts of the squares. A cross cut area greater than 15%, but not greater than 35%, is affected. www.elcometer.com...

  • Seite 10: Spares & Accessories

    4 or 1B 6 SPARES & ACCESSORIES 6.1 CUTTER WHEELS The Elcometer 1542 is supplied complete with a cutter wheel. Various cutting wheels are available for different substrate types and coating thicknesses, for use in accordance with different test methods and International Standards.

  • Seite 11: Warranty Statement

    6 SPARES & ACCESSORIES (continued) 6.2 ADHESIVE TAPE The Elcometer 1542 is not supplied with adhesive tape as standard. Tape suitable for use with ISO/JIS and ASTM test methods is available to purchase separately, as a single roll or two roll pack, using the part numbers below.

  • Seite 12: Technical Specification

    8 TECHNICAL SPECIFICATION Cutter Wheel 6 x 1mm 6 x 2mm 6 x 3mm 50 - 125µm 121 - 250µm Coating Thickness 0 - 60µm (2 - 5mils) (4.8 - 9.8mils) Range (0 - 2.4mils) 155 x 37 x 41mm Gauge Dimensions (6.1 x 1.46 x 1.61") Gauge Weight...
  • Seite 13 Guide d'utilisation Elcometer 1542 Peigne de quadrillage www.elcometer.com...
  • Seite 14 Toutes les autres marques sont reconnues. © Elcometer Limited 2015. Tous droits réservés. Aucune partie de ce document ne peut être reproduite, transmise, transcrite, stockée (dans un système documentaire ou autre) ou traduite dans quelque langue que ce soit, sous quelque forme que ce soit ou par n'importe quel moyen (électronique, mécanique, magnétique, optique, manuel...

  • Seite 15: Présentation De L'instrument

    Certificat de calibration < (si commandé) Guide d'utilisation < Le kit de test d'adhérence Elcometer 1542 comprend : Tous les éléments inclus avec l'Elcometer 1542, plus : Ruban adhésif ; ISO ou ASTM < (1 rouleau) Brosse pour test de quadrillage <...

  • Seite 16: Premières Démarches

    6 x 3mm 3.2 INSTALLER LA MOLETTE DE QUADRILLAGE A la livraison, la molette est déjà installée sur l'Elcometer 1542. Il existe différentes tailles de molettes de quadrillage - voir Section 6.1 'Molettes de quadrillage' en page 9. Elles sont toutes compatibles avec le testeur d'adhérence.
  • Seite 17 Utilisez la clé hexagonale fournie pour retirer la vis de maintien de la molette en tournant dans le sens inverse des aiguilles d'une montre. Déplacez la molette de stabilisation vers l'autre emplacement. Repositionnez et resserrez la vis de maintien. www.elcometer.com...

  • Seite 18: Procédure De Test

    4 PROCÉDURE DE TEST L'Elcometer 1542 peut être utilisé conformément aux normes ISO/JIS et ASTM. La procédure de test dépend de la norme utilisée. 4.1 AVANT DE COMMENCER Sélectionnez et installez la molette de quadrillage adaptée à votre méthode de test - voir Sections 3.1 & 3.2 en page 3.
  • Seite 19 ISO/JIS situé Section 5 'Evaluer les résultats' en page 8. Une loupe est livrée en standard avec le Kit de test d'adhérence Elcometer 1542 ; elle est également disponible en accessoire optionnel - voir Section 6.3 'Pièces diverses & Accessoires' en page 10.
  • Seite 20 écailles ou les lamelles de revêtement. Une brosse est livrée en standard avec le Kit de test d'adhérence Elcometer 1542 ; elle est également disponible en accessoire optionnel - voir Section 6.3 'Pièces diverses & Accessoires' en page 10.

  • Seite 21: Evaluation Des Résultats

    à 5% mais n'excède pas 15%. Le revêtement se détache le long des incisions, partiellement ou en totalité par larges bandes, ou s'écaille partiellement ou intégralement dans différentes parties du quadrillage. La surface décollée est supérieure à 15% mais n'excède pas 35%. www.elcometer.com...

  • Seite 22: Pièces De Rechange Et Accessoires

    6 PIÈCES DE RECHANGE ET ACCESSOIRES 6.1 MOLETTES DE QUADRILLAGE L'Elcometer 1542 est livré complet avec une molette de quadrillage. Il existe différents types de molettes de quadrillage en fonction des types de substrats et des épaisseurs de revêtement conformément aux diverses méthodes de test et normes internationales.

  • Seite 23: Déclaration De Garantie

    Outil de réglage de l'angle de coupe KT1542F006 7 DÉCLARATION DE GARANTIE Le Peigne de quadrillage Elcometer 1542 est garanti un an contre tout défaut de fabrication, à l'exclusion des défauts de contamination et d'usure. Les molettes de quadrillage sont garanties 3 mois contre tout défaut de fabrication, à...

  • Seite 24: Caractéristiques Techniques

    8 CARACTÉRISTIQUES TECHNIQUES Molette de 6 x 1mm 6 x 2mm 6 x 3mm quadrillage 50 - 125µm 121 - 250µm Plage d'épaisseur de 0 - 60µm (2 - 5mils) (4.8 - 9.8mils) revêtement (0 - 2.4mils) Dimensions de 155 x 37 x 41mm l'instrument (6.1 x 1.46 x 1.61") Poids de...
  • Seite 25 Gebrauchsanleitung Elcometer 1542 Gitterschnitt-Haftfestigkeitsprüfer www.elcometer.com...
  • Seite 26 Großbritannien und Nordirland. Alle anderen Handelsmarken sind anerkannt. © Elcometer Limited 2015. Sämtliche Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Genehmigung der Elcometer Limited in jedweder Form oder auf jedwede Art reproduziert, übertragen, transkribiert, gespeichert (in einem Abrufsystem oder auf sonstige Weise) oder in jedwede Sprache (elektronisch, mechanisch, magnetisch, optisch, manuell oder auf sonstige Weise) übersetzt werden.

  • Seite 27: Geräteüberblick

    Alle für den Elcometer 1542 unter “Lieferumfang” aufgelisteten Artikel, plus: Klebeband: ISO oder ASTM < (1 Rolle) Gitterschnittbürste < Lupe mit 10-facher Vergrößerung < Bestellnummern, die mit K1542M204 beginnen, werden mit drei Elcometer 1542 Gitterschnitt- Haftfestigkeitsprüfern und jeweils einem Gitterschnittmesser geliefert. www.elcometer.com...

  • Seite 28: Erste Schritte

    6 x 3mm 6 x 3mm 3.2 EINBAUEN DES GITTERSCHNITTMESSERS: Der Elcometer 1542 wird mit einem fertig montierten Messer geliefert. Messer sind in unterschiedlichen Größen erhältlich (siehe Abschnitt 6.1 'Gitterschnittmesser' auf Seite 9), die alle mit dem Haftfestigkeitsprüfer kompatibel sind.

  • Seite 29: Wechseln Der Schneidkante

    Ändern Sie die Position des Führungsrads wie folgt: Position 2 Schrauben Sie die Führungsradsicherungsschraube mit dem beiliegenden Sechskantschlüssel entgegen dem Uhrzeigersinn ab. Bringen Sie das Führungsrad in die andere Position. Bringen Sie die Sicherungsschraube wieder an und ziehen Sie sie fest. www.elcometer.com...

  • Seite 30: Prüfverfahren

    4 PRÜFVERFAHREN Der Elcometer 1542 ist gemäß ISO-/JIS- und ASTM-Norm verwendbar. Das Prüfverfahren ist von der verwendeten Norm abhängig. 4.1 BEVOR SIE BEGINNEN Wählen Sie das für die Prüfmethode geeignete Schneidrad und bauen Sie es ein - siehe Abschnitt 3.1 und 3.2 auf Seite 3.
  • Seite 31 Vergleichen Sie die Gitterschnitte mit der ISO-/JIS-Normtabelle in Abschnitt 5 ‘Auswertung der Ergebnisse’ auf Seite 8. Das Elcometer 1542 Haftfestigkeitsprüfset wird standardmäßig mit einer Lupe geliefert, die auch als optionales Zubehör erhältlich ist - siehe Abschnitt 6.3 ‘Ersatzteile und Zubehör’ auf Seite 10.
  • Seite 32 Beschichtung herzustellen. Streichen Sie abgelöste Beschichtungsspäne oder -streifen vorsichtig mit der Bürste ab. Das Elcometer 1542 Haftfestigkeitsprüfset wird standardmäßig mit einer Bürste geliefert, die auch als optionales Zubehör erhältlich ist - siehe Abschnitt 6.3 ‘Ersatzteile und Zubehör’ auf Seite 10.

  • Seite 33: Auswertung Der Ergebnisse

    15% der Prüfäche betroffen. Die Beschichtung hat sich an den Kanten ganz oder in langen Streifen gelöst bzw. ist in verschiedenen Quadraten ganz oder teilweise abgeblättert. Hiervon sind mehr als 15% aber nicht mehr als 35% der Prüfäche betroffen. www.elcometer.com...

  • Seite 34: Ersatzteile Und Zubehör

    über Klassizierung 4 oder 1B hinausgeht. 6 ERSATZTEILE UND ZUBEHÖR 6.1 MESSER Der Elcometer 1542 wird mit einem fertigt montierten Messer geliefert. Es sind diverse Messer für unterschiedliche Substrattypen und Beschichtungsdicken zur Verwendung gemäß unterschiedlicher Prüfmethoden und internationaler Normen erhältlich.

  • Seite 35: Ersatzteile Und Zubehör

    6 ERSATZTEILE UND ZUBEHÖR (Fortsetzung) 6.2 KLEBEBAND Der Elcometer 1542 wird standardmäßig nicht mit Klebeband geliefert. Für Prüfmethoden nach ISO/JIS und ASTM geeignetes Klebeband ist unter den folgenden Bestellnummern als einzelne Rolle oder im 2er- Pack erhältlich. Geeignet für Bestellnummer Prüfmethode...

  • Seite 36: Technische Daten

    8 TECHNISCHE DATEN Messer 6 x 1mm 6 x 2mm 6 x 3mm 50 - 125µm 121 - 250µm Beschichtungs- 0 - 60µm (2 - 5mils) (4,8 - 9,8mils) dickenbereich (0 - 2,4mils) 155 x 37 x 41mm Geräteabmessungen (6,1 x 1,46 x 1,61") Gerätegewicht 280g (9,9oz) Verwendbar gemäß:...
  • Seite 37 Guía del usuario Elcometer 1542 Medidor de adherencia por trama cruzada www.elcometer.com...
  • Seite 38 Todas las demás marcas comerciales se dan por reconocidas. © Elcometer Limited 2015. Todos los derechos reservados. Este documento ni ningún fragmento del mismo pueden reproducirse, transmitirse, transcribirse, almacenarse (en un sistema de recuperación o de otro tipo) ni traducirse a ningún idioma, en ningún formato ni por ningún medio (ya sea electrónico, mecánico, magnético, óptico, manual...

  • Seite 39: Descripción General Del Medidor

    Brocha de trama cruzada < Lupa de 10 aumentos < Los números de pieza que comienzan con la numeración K1542M204 se suministran con tres medidores de adherencia por trama cruzada Elcometer 1542 y una rueda de cortador de cada tipo. www.elcometer.com...
  • Seite 40 6 x 3mm 3.2 COLOCACIÓN DE LA RUEDA DEL CORTADOR DE TRAMA CRUZADA El Elcometer 1542 se suministra con una rueda de cortador instalada. Hay disponibles diferentes tamaños de rueda de cortador; consulte la sección 6.1, ‘Ruedas del cortador de trama cruzada’, en la página 9;...
  • Seite 41 Para mover la posición de la rueda guía: Utilice la llave hexagonal Posición 2 suministrada para extraer el tornillo que fija la rueda guía girando en sentido antihorario. Mueva la rueda guía a la posición alternativa. Vuelva a colocar y apriete el tornillo de fijación. www.elcometer.com...

  • Seite 42: Procedimiento De Prueba

    4 PROCEDIMIENTO DE PRUEBA El Elcometer 1542 puede utilizarse conforme a las normas ISO/JIS y ASTM. El procedimiento de prueba depende del estándar utilizado. 4.1 ANTES DE COMENZAR Seleccione y coloque la rueda de cortador que resulte adecuada para el método de prueba -consulte las secciones 3.1 y 3.2 en la página 3.
  • Seite 43 ISO/JIS que se muestra en la sección 5, ‘Evaluación de los resultados’, en la página 8. Con el kit de medidor de adherencia Elcometer 1542 se suministra de serie una lupa, que también puede adquirirse como accesorio opcional; consulte la sección 6.3, ‘Repuestos y accesorios diversos’, en la página 10.
  • Seite 44 Cepille la muestra ligeramente para retirar los restos de revestimiento. Con el kit de medidor de adherencia Elcometer 1542 se suministra de serie una brocha, que también puede adquirirse como accesorio opcional; consulte la sección 6.3, ‘Repuestos y accesorios diversos’, en la página 10.

  • Seite 45: Evaluación De Los Resultados

    Se ve afectado un área con corte en cruz superior al 15% pero no superior al 35%. www.elcometer.com...

  • Seite 46: Repuestos Y Accesorios

    4 o 1B 6 REPUESTOS Y ACCESORIOS 6.1 RUEDAS DEL CORTADOR El Elcometer 1542 se suministra con una rueda de cortador. Hay disponibles diversas ruedas de cortador para diferentes tipos de sustratos y espesores de revestimiento que deben utilizarse con arreglo a los diferentes métodos de prueba y estándares...

  • Seite 47: Declaración De Garantía

    Las ruedas del cortador se suministran con una garantía de 3 meses para defectos de fabricación que excluye contaminación y desgaste. Se suministra de serie con el kit de prueba de adherencia Elcometer 1542. Se suministra de serie con todos los medidores.

  • Seite 48: Especificaciones Técnicas

    8 ESPECIFICACIONES TÉCNICAS Rueda del cortador 6 x 1mm 6 x 2mm 6 x 3mm 50 - 125µm 121 - 250µm Rango de espesor 0 - 60µm (2 - 5mils) (4.8 - 9.8mils) de revestimiento (0 - 2.4mils) Dimensiones del 155 x 37 x 41mm medidor (6,1 x 1,46 x 1,61 pulgadas)
  • Seite 49 Gebruikershandleiding Elcometer 1542 Roosterkam-hechtingstester www.elcometer.com...
  • Seite 50 Verenigd Koninkrijk Alle andere handelsmerken zijn het eigendom van hun respectievelijke eigenaars. © Elcometer Limited 2015. Alle rechten voorbehouden. Niets van dit document mag worden gereproduceerd, overgedragen, getranscribeerd, opgeslagen (in een retrievalsysteem of anderszins) of vertaald in enige taal, in enige vorm of door enig middel (elektronisch, mechanisch, magnetisch, optisch, handmatig of anderszins) zonder de voorafgaande schriftelijke toestemming van Elcometer Limited.

  • Seite 51: Overzicht Meter

    Doosinhoud bij Elcometer 1542 hechtingstestkit: Alle bij de Elcometer 1542 genoemde items, plus: Kleefband; ISO of ASTM < (1 rol) Roosterkamborstel < Vergrootglas; x10 < Onderdeelnummers K1542M204 worden geleverd met drie Elcometer 1542 roosterkam-hechtingstesters en met één roosterkamwiel van elke maat. www.elcometer.com...

  • Seite 52: Aan De Slag

    6 x 3mm 6 x 3mm 3.2 DE ROOSTERKAMWIELEN PLAATSEN De Elcometer 1542 is standaard voorzien van een roosterkamwiel. Elcometer biedt verschillende maten roosterkamwielen die compatibel zijn met de hechtingstester, zie Sectie 6.1 'Roosterkamwielen' op pagina 9. Een roosterkam plaatsen: Verwijder met de meegeleverde inbussleutel de borgbout van de roosterkam door deze tegen de klok in los te draaien.
  • Seite 53 Het geleidewiel verplaatsen: Verwijder met de meegeleverde Positie 2 inbussleutel de borgbout van het geleidewiel door deze tegen de klok in los te draaien. Verplaats het geleidewiel naar de andere positie. Plaats de borgbout terug en draai deze aan. www.elcometer.com...

  • Seite 54: Testprocedure

    4 TESTPROCEDURE U kunt de Elcometer 1542 gebruiken conform de ISO/JIS- en ASTM- standaarden. De testprocedure is afhankelijk van de gebuikte standaard. 4.1 VOORDAT U BEGINT Kies het juiste roosterkamwiel voor de testmethode en plaatst het in de tester – zie Sectie 3.1 & 3.2 op pagina 3.
  • Seite 55 Vergelijk het roosterpatroon met de ISO/JIS standaardtabel zoals afgebeeld in Sectie 5 'De resultaten beoordelen' op pagina 8. Bij de Elcometer 1542 hechtingstesterkit wordt een vergrootglas meegeleverd. Dit vergrootglas is ook los verkrijgbaar, zie Sectie 6.3 'Diverse reserveonderdelen & accessoires' op pagina 10.
  • Seite 56 Borstel de coating licht om losgekomen schilfers of sliertjes coating te verwijderen. Bij de Elcometer 1542 hechtingstesterkit wordt een borstel meegeleverd. Deze borstel is ook los verkrijgbaar, zie Sectie 6.3 'Diverse reserveonderdelen & accessoires' op pagina 10.

  • Seite 57: De Resultaten Beoordelen

    Opmerking: Raadpleeg de relevante standaard voor alle details over de testmethode. 5 DE RESULTATEN BEOORDELEN De classificaties van de ISO/JIS- en ASTM-standaarden staan in onderstaande tabel. Elcometer raadt u echter aan om de meest recente versie van deze standaarden te gebruiken. Voorbeeld van Beschrijving Classicatie...

  • Seite 58: Reserveonderdelen & Accessoires

    4 of 1B kan worden geklasseerd. 6 RESERVEONDERDELEN & ACCESSOIRES 6.1 ROOSTERKAMWIELEN De Elcometer 1542 wordt geleverd met een roosterkamwiel. Elcometer biedt diverse roosterkamwielen voor verschillende substraattypen en coatingdiktes, voor gebruik in overeenstemming met verschillende testmethoden en internationale standaarden.

  • Seite 59: Garantieverklaring

    6 RESERVEONDERDELEN & ACCESSOIRES (vervolg) 6.2 KLEEFBAND Bij de Elcometer 1542 wordt geen kleefband geleverd. Tape geschikt voor ISO/JIS en ASTM testmethoden is met onderstaand onderdeelnummer los verkrijgbaar als verpakking met één of twee rollen. Geschikt voor Artikelnummer testmethode Beschrijving...

  • Seite 60: Technische Specificaties

    8 TECHNISCHE SPECIFICATIES Roosterkamwiel 6 x 1mm 6 x 2mm 6 x 3mm 50 - 125µm 121 - 250µm 0 - 60µm Bereik coatingdikte (2 - 5mils) (4,8 - 9,8mils) (0 - 2,4mils) 155 x 37 x 41mm Afmetingen meter (6,1 x 1,46 x 1,61") Gewicht meter 280g (9,9oz.)
  • Seite 61 用户手册 Elcometer 1542 十 划 附 力测试仪 www.elcometer.com...
  • Seite 62 疑议, 请 英 本. 仪 尺寸 : 155 x 37 x 41mm (6.1 x 1.46 x 1.61") 仪 重量 : 280g (9.9oz) 是Elcometer 司的注册 标, Edge Lane, 曼彻斯 , M43 6BU,英国. 有 标也都得 注册许可. © Elcometer Limited 2015. 司保 有权利. 本...
  • Seite 63 览 十 划 刀轮 阳极氧 铝附 力测试仪 导轮(稳 运行) 刀 调整工 (保存在手柄) 钳(保存在手柄) 清单 Elcometer 1542 附 力测试仪清单: Elcometer 1542 十 划 附 力测试仪 < 十字划割刀轮; 6 x 1mm, 2mm 或 3mm < 钳; 4mm < 刀 调整工 < 手提箱...
  • Seite 64 6 x 2mm 6 x 2mm 121 - 250 6 x 3mm 6 x 3mm 配十 划 刀轮 提供一个 有 刀轮的Elcometer 1542. 提供不同尺寸的 刀轮, 见 9页6.1节“十 划 刀轮”, 有 刀轮可 配 附 力测试仪. 配 刀: 使用附带的 钳, 通过 时针 转, 移除 刀轮固...
  • Seite 65 损. 刀轮, 翻个 , 再 配(见3.2节), 使用在另 一侧的 刀面. 3.5 更换导轮的 导轮可 设 在两个 一 合测试 面的尺寸. 配在 1的导轮 测试仪供给, 但是 可 移动 2, 用于测试小型试验 和 面积. 移动导轮的 使用附带的 手, 时针转动, 移 除导轮固 丝. 移动导轮 备用 重 和拧紧 丝. www.elcometer.com...
  • Seite 66 如果基材是木材或类 , 使 口在45° 的 纹理 向. 90° 一 口, 刀面在样 品上, 并重复 骤2 创 对涂层的格子 图 . 轻轻刷样品几次, 向前和向后 晶格的 对 线, 清除杂物. 刷子 作为标 随Elcometer 1542附 力测 试仪 提供, 并且也可 作为可选附件购买, 请 见 10页6.3节“其 备件和附件“ 检 样品, 保 已经 有涂 层. www.elcometer.com...
  • Seite 67 为了维 测试的永久记录, 通过 60° 明膜,保 胶带. 通过在 好的光线 看 的晶格, 评 估涂层的附 力. 如果同 , 使用目视镜 帮助观看. 用 8页 5节“评估结果” ISO/JIS 标准图表比较切割的晶格. 大镜 作为标 随Elcometer 1542附 力测试仪 提供, 并且也可 作为 可选附件购买, 请 见 10页6.3节“其 备件和附件“ 注：请 相关标 的测试 的全 细节. www.elcometer.com...
  • Seite 68 加足够的压力, 保你 过该涂层 基材的 面上. 90° 一 口, 刀面在样 品上, 并重复 骤2 创 对涂层的格子 图 。 轻轻刷样品 除超脱 片或涂层的丝 带. 刷子 作为标 随Elcometer 1542附 力测 试仪 提供, 并且也可 作为可选附件购买, 请 见 10页6.3节“其 备件和附件“ 检 样品, 保 已经 有涂 层. 并丢 胶带两 .
  • Seite 69 的全 细节. 5 评估结果 ISO/ JIS和ASTM的分类被再现在下表中,然而我们建议获得这些最新版 本标准的副本. 观例子 描述 分类 ISO/JIS ASTM 移除 多移除 口的边缘是 全光 ; 有晶格 的平 分 . 在 口的 点脱 涂层的 片. 十 斩面积不大于5％的 响. 该涂层沿边缘剥落, 和/或在切口的 交叉点.十字斩面积大于5％, 但不 大于15％受到影响。 涂层已经沿着切口的边缘部分或全 部地在大带片状剥落. 十字斩面积 大于15％, 但不大于35％受到影响. www.elcometer.com...
  • Seite 70 ISO/JIS ASTM 移除 多移除 涂层已经沿着切口的边缘在大带片 状剥落,和/或一些方格部分或全部 地已分离.十字斩面积大于35％, 但 不大于65％受到影响. 剥落的任何程 不 由分类 4或1B 分类. 6 备件和附件 刀轮 提供一个有 刀轮的Elcometer 1542. 各 刀轮可用于不同的基材类型和涂层厚 , 用于 据不同的测试 和国际标 的使用. 刀轮是可 换的，并且可 有或不 有一个 证书. 用于测试 件编 刀轮 ISO/JIS ASTM 证书 有证书 ü...
  • Seite 71 6 备件和附件（续前节） 6.2 附 力胶带 胶带不 Elcometer 1542作为标 提供. 胶带 合于 ISO / JIS和 ASTM技术 中使用,可单独购买, 如单 或双 ,使用 件编 . 用于测试 件编 描述 ISO/JIS ASTM ü K0001539M002 T9999358- 附 力胶带 ü K0001539M001 T9998894- 附 力胶带 6.3 其 备件和附件 面的备件和配件可从易 或当地易 的供应 购买.
  • Seite 72 8 技术规格 6 x 1mm 6 x 2mm 6 x 3mm 刀轮 50 - 125µm 121 - 250µm 0 - 60µm 涂层厚 范围 (2 - 5mils) (4.8 - 9.8mils) (0 - 2.4mils) 155 x 37 x 41mm 仪 尺寸 : (6.1 x 1.46 x 1.61") 280g (9.9oz) 仪...
  • Seite 73 ユーザーガイド Elcometer 1542 クロスカット法付着性試験機 www.elcometer.com...
  • Seite 74 使い始める前に 試験⼿順 試験結果の判定 交換部品とアクセサリー 保証規定 仕様 不明な点がある場合は、英語版の取扱説明書を確認してください。 ⼨法：155 x 37 x 41mm (6.1 x 1.46 x 1.61インチ) 重量：280g (9.9オンス) は、Elcometer Limitedの登録商標です。所在地：Edge Lane, Manchester, M43 6BU. United Kingdom その他の商標については、その旨が記されています。 © Elcometer Limited 2015. All rights reserved. この⽂書の⼀部または全部を、Elcometer Limitedの事前の書⾯によ る許可なく、いかなる形式や⽅法（電⼦的、機械的、磁気的、⼯学的、⼿動を問わず）によっても、複製、転 送、保管（検索可能なシステムかどうかを問わず）、または他の⾔語に翻訳することを禁じます。 www.elcometer.com...
  • Seite 75 1 本体外観 試験機の刃 陽極酸化アルミニウム製本体 ホイール（試験時の安定性維持） 刃⾯調整⽤ゲージ（ハンドル内に収納） 六⾓レンチ（ハンドル内に収納） 2 梱包内容 Elcometer 1542付着性試験機単品の内容品： Elcometer 1542付着性試験機 < 試験機の刃、1mm、2mmまたは3mm間隔6本 < 4mmの六⾓レンチ < 刃⾯調整⽤ゲージ < < キャリーケース 校正証明書 （注⽂した場合） < ユーザーガイド < Elcometer 1542付着性試験キットの内容品： Elcometer 1542単品の内容品に加え、次のものが同梱されています。 粘着テープ 、ISOたASTM （ ） < 1巻 ブラシ < 拡⼤鏡（10倍）...
  • Seite 76 µm mils （⾦属の下地） （硬い下地） （軟らかい下地） 50～125 2～5 2mm間隔6本 0～60 1mm間隔6本 2mm間隔6本 61～120 2mm間隔6本 2mm間隔6本 121～250 3mm間隔6本 3mm間隔6本 3.2 試験機の刃の取り付け Elcometer 1542は、刃が取り付けられた状態で出荷されます。さまざ まなサイズの刃があります。9ページのセクション6.1「試験機の刃」 を参照してください。 試験機に刃を取り付けるには： 試験機に付属している六⾓レンチで留めネジを反時計回りに回し て外します。 既に刃が付いている場合はその刃を外してから、新しい刃を挿⼊ します。 留めネジを元どおり差し込み、六⾓レンチで締めます。 3.3 刃⾯の調整 試験機の刃を塗膜に正確にあてられるように、試験機には刃⾯調整⽤ ゲージが付属しています。 刃⾯調整⽤ゲージを平らで滑らかな⾯ に置きます。 試験機に付属している六⾓レンチを使 って、留めネジを反時計回りに1/4回 転して緩めます。 刃の先端を刃⾯調整⽤ゲージに乗せます。 その位置を保ちながら、留めネジを時計回りに1/4回転して締め...
  • Seite 77 3 使い始める前に（続き） 3.4 刃の取り替え 試験機の刃には、⼀⽅向に4組ずつ計8組の刃先 が切り込まれています。 刃先が摩耗したら、刃を90°回して次の刃先を 出します。この⼿順を繰り返して、同じ向きの 4組の刃先を順番に使います。 反対向きの刃先を使うには、刃をいったん取り外し、反転させ てから取り付けます（セクション を参照）。 3.5 ホイールの位置の変更 試験⾯の⼤きさに合わせてホイールを取り付けられるように、取り付 け位置が2か所あります。 ホイールは、試験機の出荷時に1番の位置 1番の取り付け位置 に取り付けられていますが、⼩さなパネル や⾯を試験するときに2番の位置に動かす ことができます。 ホイールの取り付け位置を変えるには： 2番の取り付け位置 試験機に付属している六⾓レンチで 留めネジを反時計回りに回して外し ます。 ホイールを取り付けたい位置に動か します。 留めネジを元どおり差し込み、六⾓ レンチで締めます。 www.elcometer.com...
  • Seite 78 4 試験⼿順 Elcometer 1542は、ISO/JIS規格とASTM規格の試験法に従って使⽤で きます。試験⼿順は、規格によって異なります。 4.1 試験を始める前に 実施する試験法に合った刃を選んで取り付けます（3ページのセ クション3.1と3.2を参照）。 試験⾯の⼤きさに合った位置にホイールを取り付けます（4ペー ジのセクション3.5を参照）。 刃⾯調整⽤ゲージを使って、刃先を試験⾯に正確に合わせます （3ページのセクション3.3を参照）。 適切な粘着テープを選びます（10ページのセクション6.2を参 照）。 4.2 試験⼿順：ISO/JIS規格 試験機の刃を試験⾯にあてます。 刃をゆっくり押し下げ、試験機を⼀定 の速度で⼿前に20mm程引き、膜⾯に 平⾏線の切れ⽬を⼊れます。このと き、刃先が下地に達するように、適切 な⼒を加えてください。 4 ⽊製の下地の場合は、切り込み線が⽊⽬と の⾓度になるように引いてください。 45° 前の⼿順で切り込んだ線と90°の⾓度に なるように、同じ要領で試験機を引い て碁盤⽬を作ります。 碁盤⽬の上をブラシで前後に数回軽く 掃き、破⽚を取り除きます。 4 ブラシは、 付着性試験キット Elcometer 1542 に標準で付属しています。アクセサリーとして 別途注⽂することもできます（ ページのセク...
  • Seite 79 4 試験⼿順（続き） 下地が軟らかい場合は、⼿順10に進みます。下地が硬い場合や⽊製の 場合は、⼿順6に進みます。 粘着テープを2回転分引っ張り出して 切り取ります。この部分は捨てます。 さらに⼀定の速度でテープを引っ張り 出し、約75mmの⾧さに切ります。 切り取ったテープを碁盤⽬の上に置 き、指で平らに撫で付けます。指先ま たは⽖の表で、テープをしっかり膜⾯ に擦りつけて密着させます。 テープを密着させてから5分以内に、 膜⾯に対して60°の⽅向にテープを 引っ張り、0.5～1秒間かけて⼀気に剥 60° がします。 試験結果の記録を残す場合は、透明の シートにテープを貼り付けます。 明るい場所で碁盤⽬の状態を⾒ます。 必要に応じて、ルーペを使⽤してくだ さい。8ページのセクション5「試験 結果の判定」の表にあるISO/JIS規格 の分類と⽐較して、付着性を判定しま す。 4 拡⼤鏡は、 付着性試験キットに標準で付属しています。アクセサ Elcometer 1542 リーとして別途注⽂することもできます（ ページのセクション その他の部 6.3「 品とアクセサリー」を参照）。 注：試験法についてさらに詳しくは、該当する規格の説明を参照してくださ い。 www.elcometer.com...
  • Seite 80 4 試験⼿順（続き） 4.3 試験⼿順：ASTM規格 試験機の刃を試験⾯にあてます。 刃をゆっくり押し下げ、試験機を⼀定 の速度で⼿前に20mm程引き、膜⾯に 平⾏線の切れ⽬を⼊れます。このと き、刃先が下地に達するように、適切 な⼒を加えてください。 前の⼿順で切り込んだ線と90°の⾓度 になるように、同じ要領で試験機を引 いて碁盤⽬を作ります。 碁盤⽬の上をブラシで前後に数回軽く 掃き、破⽚を取り除きます。 4 ブラシは、 付着性試験キット Elcometer 1542 に標準で付属しています。アクセサリーとして 別途注⽂することもできます（ ページのセク ション その他の部品とアクセサリー」を 6.3「 参照）。 切り込みが下地に達していることを確 認します。 粘着テープを2回転分引っ張り出して 切り取ります。この部分は捨てます。 さらに⼀定の速度でテープを引っ張り 出し、約75mmの⾧さに切ります。 切り取ったテープを碁盤⽬の上に置 き、指で平らに撫で付けます。鉛筆の 先端の消しゴムで、テープをしっかり 膜⾯に擦りつけて密着させます。 www.elcometer.com...
  • Seite 81 テープを密着させてから90秒 （±30秒）以内に、膜⾯に対して 180°の⽅向にテープを引っ張って⼀気 に剥がします。 180° 照明付き拡⼤鏡で碁盤⽬の状態を⾒ま す。8ページのセクション5「試験結果 の判定」の表にあるASTM規格の分類 と⽐較して、付着性を判定します。 注：試験法についてさらに詳しくは、該当する規格の説明を参照してくださ い。 5 試験結果の判定 次の表に、ISO/JIS規格とASTM規格の付着性試験結果の図と説明を⽰ します。ただし、それぞれの規格の最新の情報を⼊⼿することをお勧 めします。 表⾯ 説明 分類 最⼩剥離 最⼤剥離 ISO/JIS ASTM 切り込み線の縁が滑らかで、どの 碁盤⽬も剥がれていません。 切り込み線の交点で、わずかな剥 がれが⾒られます。切り込み領域 全体の5%以下が影響を受けてい ます。 切り込み線に沿って、および交点 で剥がれが⾒られます。切り込み 領域全体の5%以上、15%以下が 影響を受けています。 碁盤⽬の辺の⼀部または全体に幅 広い剥がれが⾒られ、あちこちで 碁盤⽬の⼀部または全体が剥がれ ています。切り込み領域全体の 15%以上、35%以下が影響を受け ています。 www.elcometer.com...
  • Seite 82 5 試験結果の判定（続き） 表⾯ 説明 分類 最⼩剥離 最⼤剥離 ISO/JIS ASTM 碁盤⽬の辺に沿って幅広の剥がれ が⾒られ、いくつかの碁盤⽬がま とまって、⼀部または全体が剥が れています。切り込み領域全体の 35%以上、65%以下が影響を受け ています。 上記のいずれの分類にも該当しま せん。 6 交換部品とアクセサリー 6.1 試験機の刃 Elcometer 1542には、試験機の刃が付属しています。さまざまな試験 法と国際規格に従って試験を実施できるように、異なる下地と膜厚⽤ の替刃をご⽤意しています。 校正証明書付きと証明書なしの2種類あります。 対応している試験法 コード番号 試験機の刃 証明書なし 証明書付き ISO/JIS ASTM ü ü 1mm間隔6本 KT1542P001 KT1542P001C ü ü...
  • Seite 83 6 交換部品とアクセサリー（続き） 6.2 粘着テープ 粘着テープは、Elcometer 1542に付属していません。ISO/JIS規格ま たはASTM規格対応の粘着テープは、次の表のコード番号を使って、 1巻または2巻⼊りパックを別途ご注⽂ください。 対応している試験法 コード番号 説明 ISO/JIS ASTM 1巻 2巻 粘着テープ ü K0001539M002 T9999358- ü 粘着テープ K0001539M001 T9998894- 6.3 その他の部品とアクセサリー 次の部品とアクセサリーを、Elcometerまたは最寄りの代理店からお 求めいただけます。 説明 コード番号 ブラシ T99913357 拡⼤鏡（10倍） KT1542N002 刃⾯調整⽤ゲージ KT1542F006 7 保証規定 Elcometer 1542クロスハッチ法付着性試験機には、汚染と摩耗を除く、 製造上の⽋陥のみを対象とした1年間の保証が付いています。...
  • Seite 84 8 仕様 試験機の刃 1mm間隔6本 2mm間隔6本 3mm間隔6本 50～125µm 121～250µm 0～60µm 膜厚 (2～5mils) (4.8～9.8mils) (0～2.4mils) 155 x 37 x 41mm ⼨法 (6.1 x 1.46 x 1.61インチ) 重量 280g (9.9オンス) 適合規格： AS 3894.9, AS 1580.408.4, ASTM D 3359-B, BS-3900-E6, ECCA T6, EN 13523-6, ISO 2409, ISO 16276-2, JIS K 5600-5-6, NF T30-038 TMA-0612-12第01 - 表紙と本⽂25208-12...
