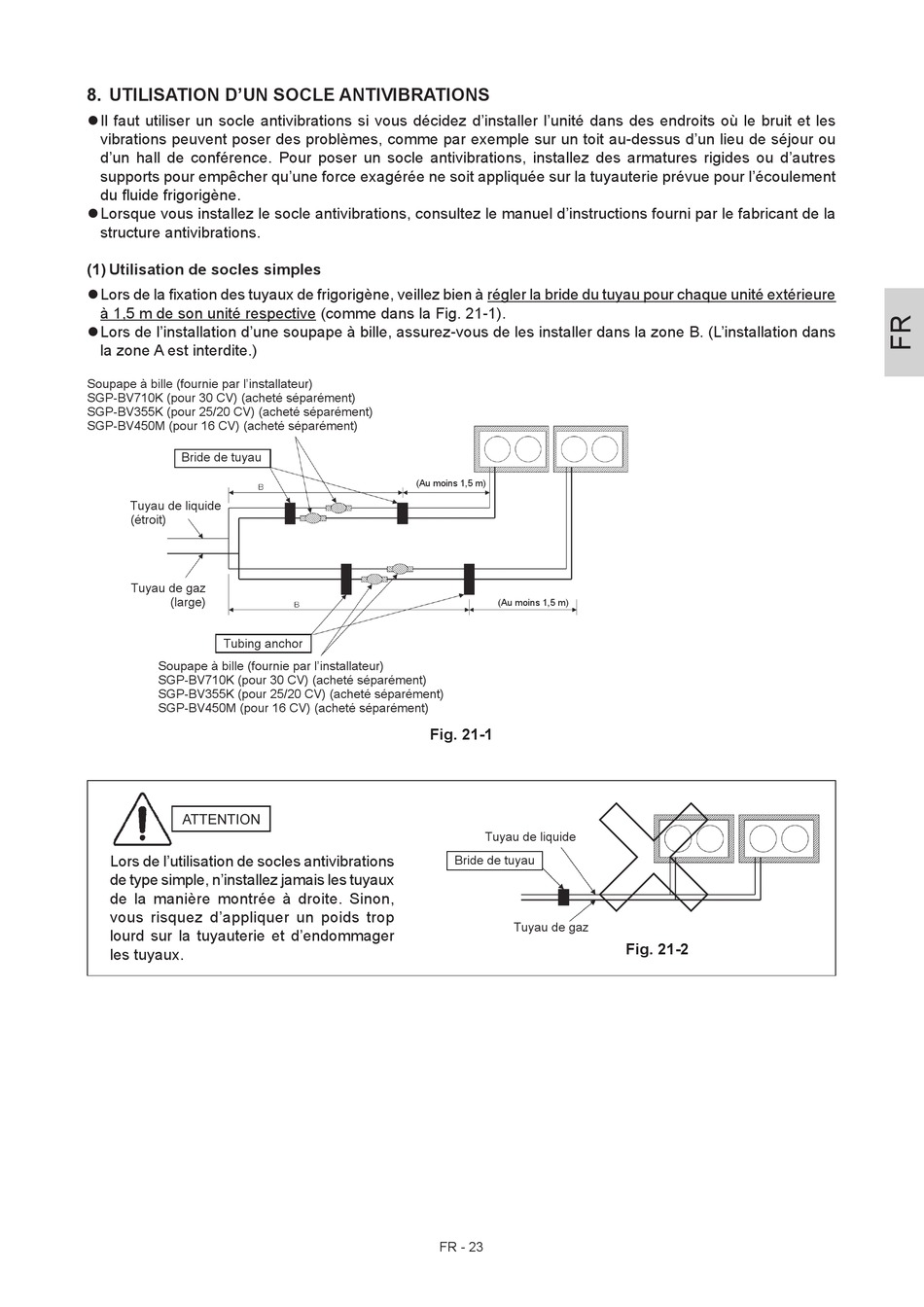

8. UTILISATION D'UN SOCLE ANTIVIBRATIONS

 Il faut utiliser un socle antivibrations si vous décidez d'installer l'unité dans des endroits où le bruit et les
vibrations peuvent poser des problèmes, comme par exemple sur un toit au-dessus d'un lieu de séjour ou
d'un hall de conférence. Pour poser un socle antivibrations, installez des armatures rigides ou d'autres
supports pour empêcher qu'une force exagérée ne soit appliquée sur la tuyauterie prévue pour l'écoulement
du fluide frigorigène.
 Lorsque vous installez le socle antivibrations, consultez le manuel d'instructions fourni par le fabricant de la
structure antivibrations.
(1) Utilisation de socles simples
 Lors de la fixation des tuyaux de frigorigène, veillez bien à régler la bride du tuyau pour chaque unité extérieure
à 1,5 m de son unité respective (comme dans la Fig. 21-1).
 Lors de l'installation d'une soupape à bille, assurez-vous de les installer dans la zone B. (L'installation dans
la zone A est interdite.)
Soupape à bille (fournie par l'installateur)
SGP-BV710K (pour 30 CV) (acheté séparément)
SGP-BV355K (pour 25/20 CV) (acheté séparément)
SGP-BV450M (pour 16 CV) (acheté séparément)
Bride de tuyau
Tuyau de liquide
(étroit)
Tuyau de gaz
(large)
Tubing anchor
Soupape à bille (fournie par l'installateur)
SGP-BV710K (pour 30 CV) (acheté séparément)
SGP-BV355K (pour 25/20 CV) (acheté séparément)
SGP-BV450M (pour 16 CV) (acheté séparément)
Lors de l'utilisation de socles antivibrations
de type simple, n'installez jamais les tuyaux
de la manière montrée à droite. Sinon,
vous risquez d'appliquer un poids trop
lourd sur la tuyauterie et d'endommager
les tuyaux.
(Au moins 1,5 m)
(Au moins 1,5 m)
Fig. 21-1
Tuyau de liquide
Bride de tuyau
Tuyau de gaz
FR - 23
Fig. 21-2
