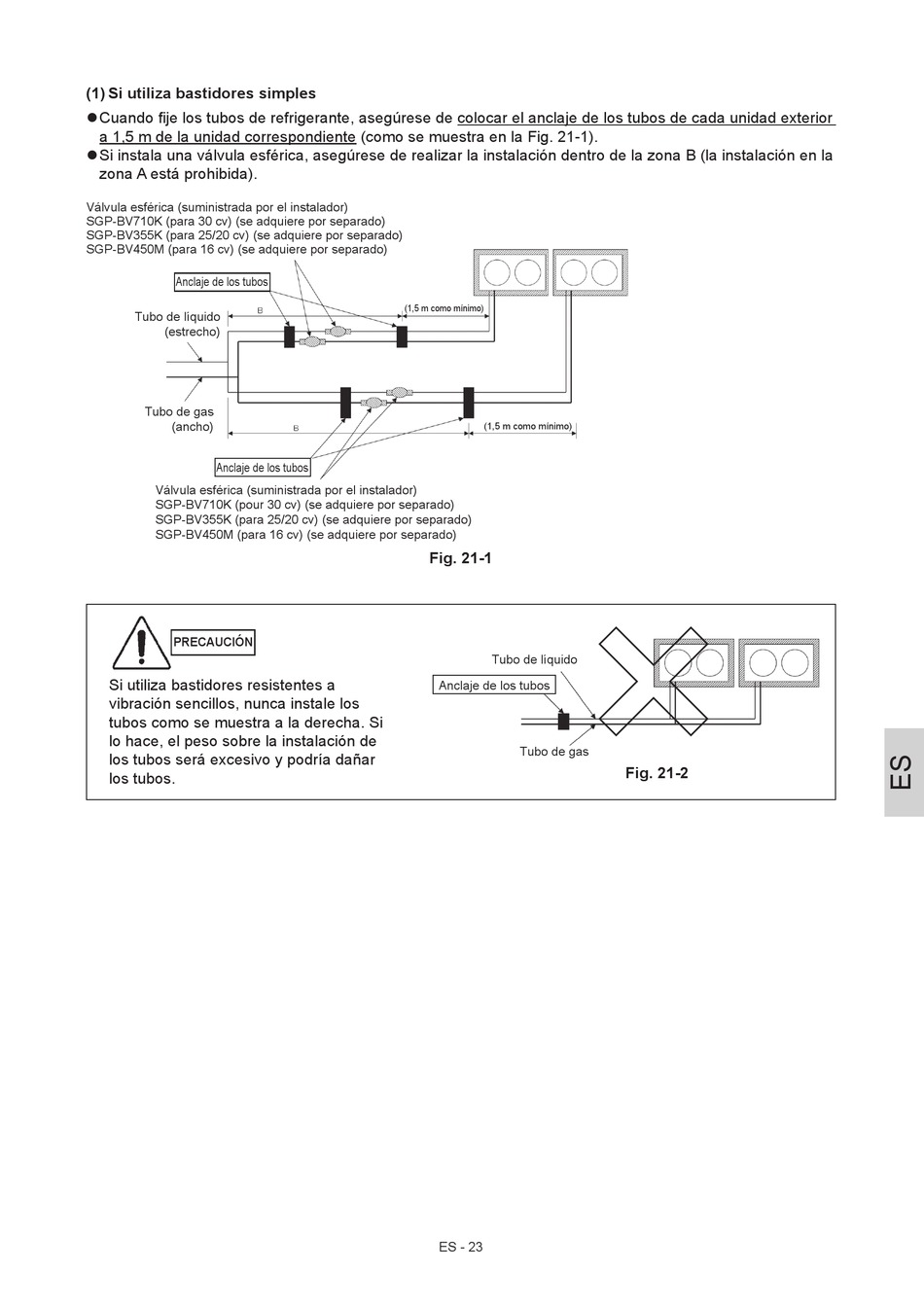

(1) Si utiliza bastidores simples
 Cuando fije los tubos de refrigerante, asegúrese de colocar el anclaje de los tubos de cada unidad exterior
a 1,5 m de la unidad correspondiente (como se muestra en la Fig. 21-1).
 Si instala una válvula esférica, asegúrese de realizar la instalación dentro de la zona B (la instalación en la
zona A está prohibida).
Válvula esférica (suministrada por el instalador)
SGP-BV710K (para 30 cv) (se adquiere por separado)
SGP-BV355K (para 25/20 cv) (se adquiere por separado)
SGP-BV450M (para 16 cv) (se adquiere por separado)
Anclaje de los tubos
Tubo de líquido
(estrecho)
Tubo de gas
(ancho)
Anclaje de los tubos
Válvula esférica (suministrada por el instalador)
SGP-BV710K (pour 30 cv) (se adquiere por separado)
SGP-BV355K (para 25/20 cv) (se adquiere por separado)
SGP-BV450M (para 16 cv) (se adquiere por separado)
PRECAUCIÓN
Si utiliza bastidores resistentes a
vibración sencillos, nunca instale los
tubos como se muestra a la derecha. Si
lo hace, el peso sobre la instalación de
los tubos será excesivo y podría dañar
los tubos.
(1,5 m como mínimo)
(1,5 m como mínimo)
Fig. 21-1
Tubo de líquido
Anclaje de los tubos
Tubo de gas
ES - 23
Fig. 21-2
