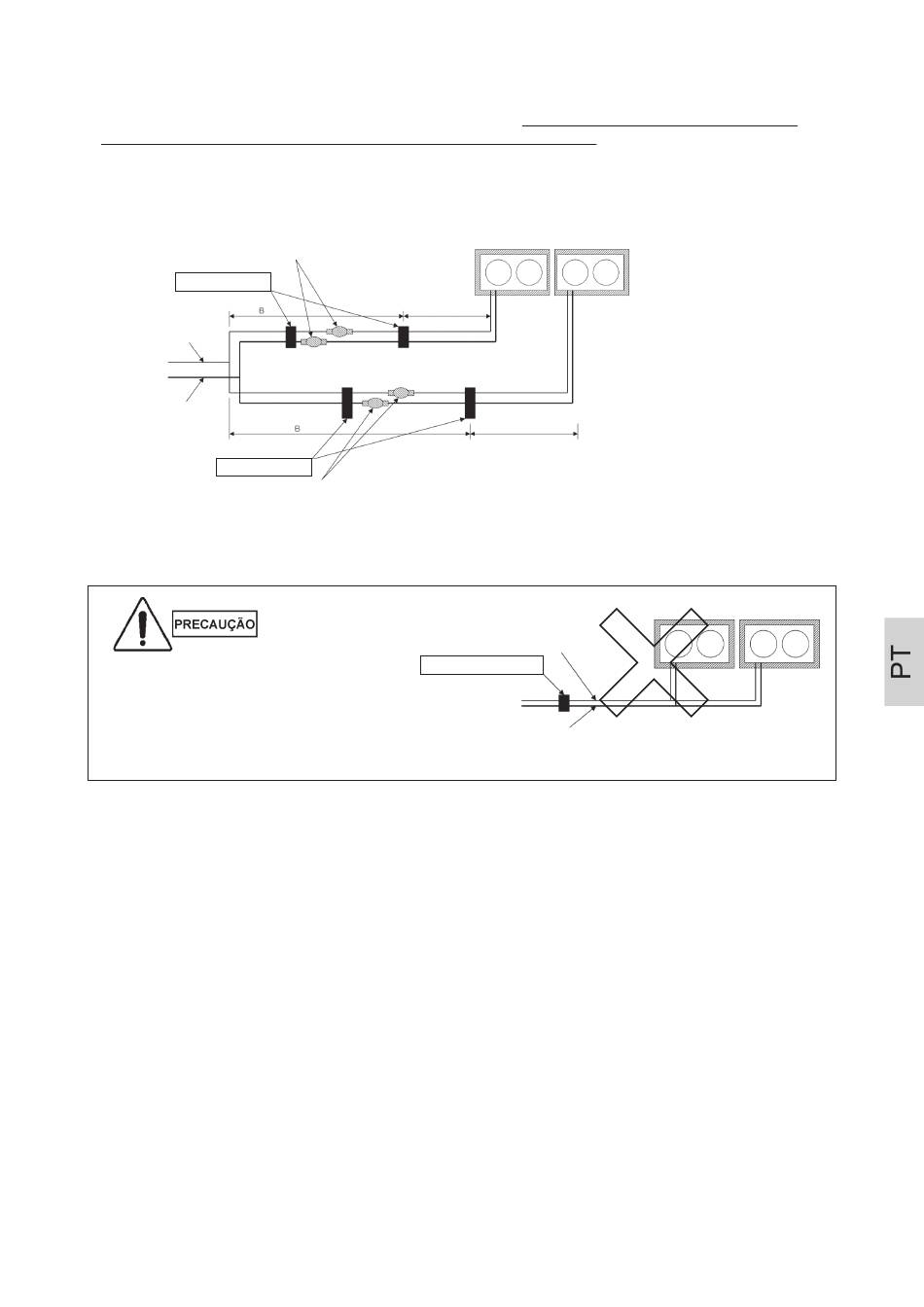

(1) Quando utilizar estruturas simples
 Quando fixar a tubagem de refrigerante, certifique-se de que instala a fixação da tubagem para cada
unidade exterior a pelo menos 1,5 m de distância da respectiva unidade (tal como ilustrado na Fig. 21-1).
 Quando instalar uma válvula de esferas, certifique-se de que a instala dentro da área B. (é proibido
instalar na área A.)
Válvula esférica (fornecida pelo instalador)
SGP-BV710K (para 30 hp) (adquirido separadamente)
SGP-BV355K (para 25/20 hp) (adquirido separadamente)
SGP-BV450M (para 16 hp) (adquirido separadamente)
Fixação da tubagem
Tubo de líquido
(estreito)
Tubo de gás
(largo)
Fixação da tubagem
Válvula esférica (fornecida pelo instalador)
SGP-BV710K (para 30 hp) (adquirido separadamente)
SGP-BV355K (para 25/20 hp) (adquirido separadamente)
SGP-BV450K (para 16 hp) (adquirido separadamente)
Quando utilizar estruturas resistentes a
vibrações do tipo simples, nunca instale
a tubagem da forma mostrada à direita.
Caso contrário, coloca peso excessivo
em toda a instalação da tubagem e
poderá resultar em danos no tubo.
(Pelo menos 1,5 m)
(Pelo menos 1,5 m)
Fig. 21-1
Tubo de líquido
Fixação da tubagem
Tubo de gás
PT - 23
Fig. 21-2
