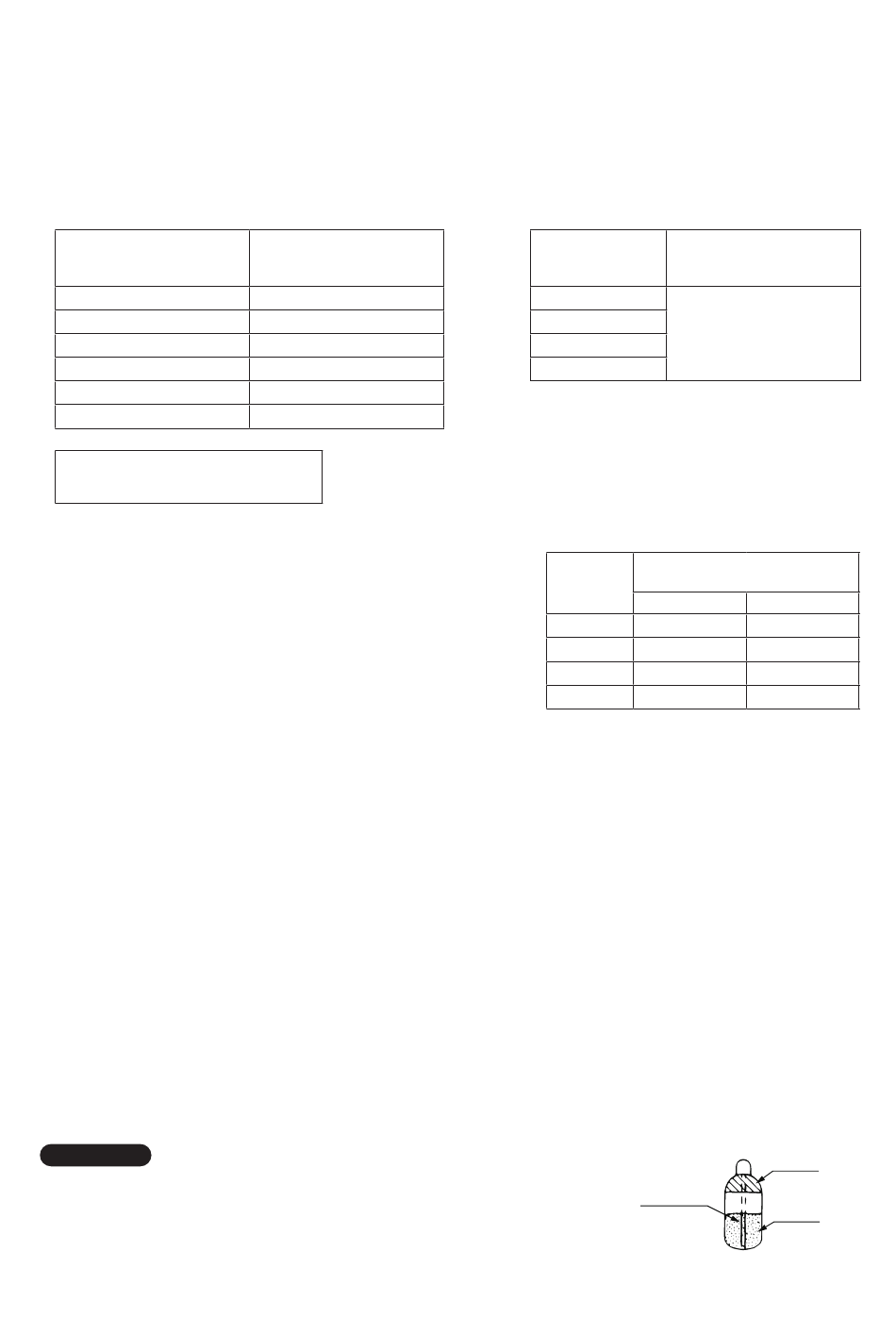

3-6. Carga de refrigerante
Cálculo de la cantidad de carga de refrigerante adicional
• La tabla 7 muestra la carga de refrigerante en el momento del envío de fábrica. La cantidad de refrigerante
adicional que se debe añadir depende del tamaño y la longitud de los tubos. Si ha instalado una unidad de
intercambio de calor de agua, cargue refrigerante en la parte de la línea de conexión.
(Utilice las válvulas de la tabla 6 para calcular la longitud y el tamaño del tubo de líquido)
Tabla 6 Cantidad de la carga de refrigerante adicional
Tamaño del tubo de líquido
(mm)
Ø6,35
Ø9,52
Ø12,7
Ø15,88
Ø19,05
Ø22,22
Carga de refrigerante adicional
necesaria (g)
(A) = longitud total en metros de los tubos de líquido
de 25,4 mm de diámetro
(B) = longitud total en metros de los tubos de líquido
de 22,22 mm de diámetro
(C) = longitud total en metros de los tubos de líquido
de 19,05 mm de diámetro
(D) = longitud total en metros de los tubos de líquido
de 15,88 mm de diámetro
(E) = longitud total en metros de los tubos de líquido
de 12,7 mm de diámetro
(F) = longitud total en metros de los tubos de líquido
de 9,52 mm de diámetro
(G) = longitud total en metros de los tubos de líquido
de 6,35 mm de diámetro
(H) = cantidad de carga adicional de la unidad (tabla 8)
• Tenga cuidado de realizar la carga con precisión según el peso del refrigerante.
• Procedimiento de carga
Vacíe el sistema, cierre el puente manométrico del tubo de gas para asegurarse de que no entra
refrigerante en el tubo de gas y, a continuación, cargue el sistema con líquido refrigerante en el tubo de
líquido. Durante el proceso de carga, mantenga todas las válvulas completamente cerradas.
Si se añade líquido refrigerante al tubo de gas, podría dañar el compresor.
• Si el sistema no acepta la cantidad predeterminada de refrigerante, abra completamente todas las válvulas
y ponga en marca el sistema (en modo de calefacción o de refrigeración). Mientras el sistema está en
funcionamiento, añada de manera gradual refrigerante en la sección de baja presión. Para ello, abra
ligeramente la válvula del cilindro lo suficiente para que el líquido refrigerante se gasifique y sea absorbido
por el sistema. (Este paso sólo suele requerirse cuando el sistema entra en servicio).
Todas las válvulas de las unidades exteriores deben estar completamente abiertas.
• Cuando la carga se complete, abra totalmente todas las válvulas.
• Para evitar el reflujo del líquido durante la carga de refrigerante R410A, añada pequeñas cantidades cada vez.
PRECAUCIÓN
• Al realizar la carga con refrigerante adicional, utilice solamente
líquido.
• Los cilindros R410A son de color gris con la tapa rosa.
• Compruebe si existe un tubo de sifón (indicado en la etiqueta situada
en la parte superior del cilindro).
Cantidad de carga adicional
por metro (g/m)
26
56
128
185
259
366
456 × (A) + 366 × (B) + 259 × (C) + 185 × (D) + 128 × (E) + 56 ×
=
(F) + 26 × (G) + cantidad de carga adicional de la unidad (H)
ES - 18
Tabla 7
Tipo refrigerante en el momento
45,0 kW
56,0 kW
71,0 kW
85,0 kW
Tabla 8
Cantidad de carga
adicional de la unidad (kg)
Tipo
2WAY
0,5
45,0 kW
3,5
56,0 kW
9,5
71,0 kW
9,5
85,0 kW
Tubo de sifón
Cilindro R410A
Cantidad de carga de
del envío (kg)
11,5
3WAY
1,5
4,5
9,5
─
Rosa
Refrigerante
líquido
