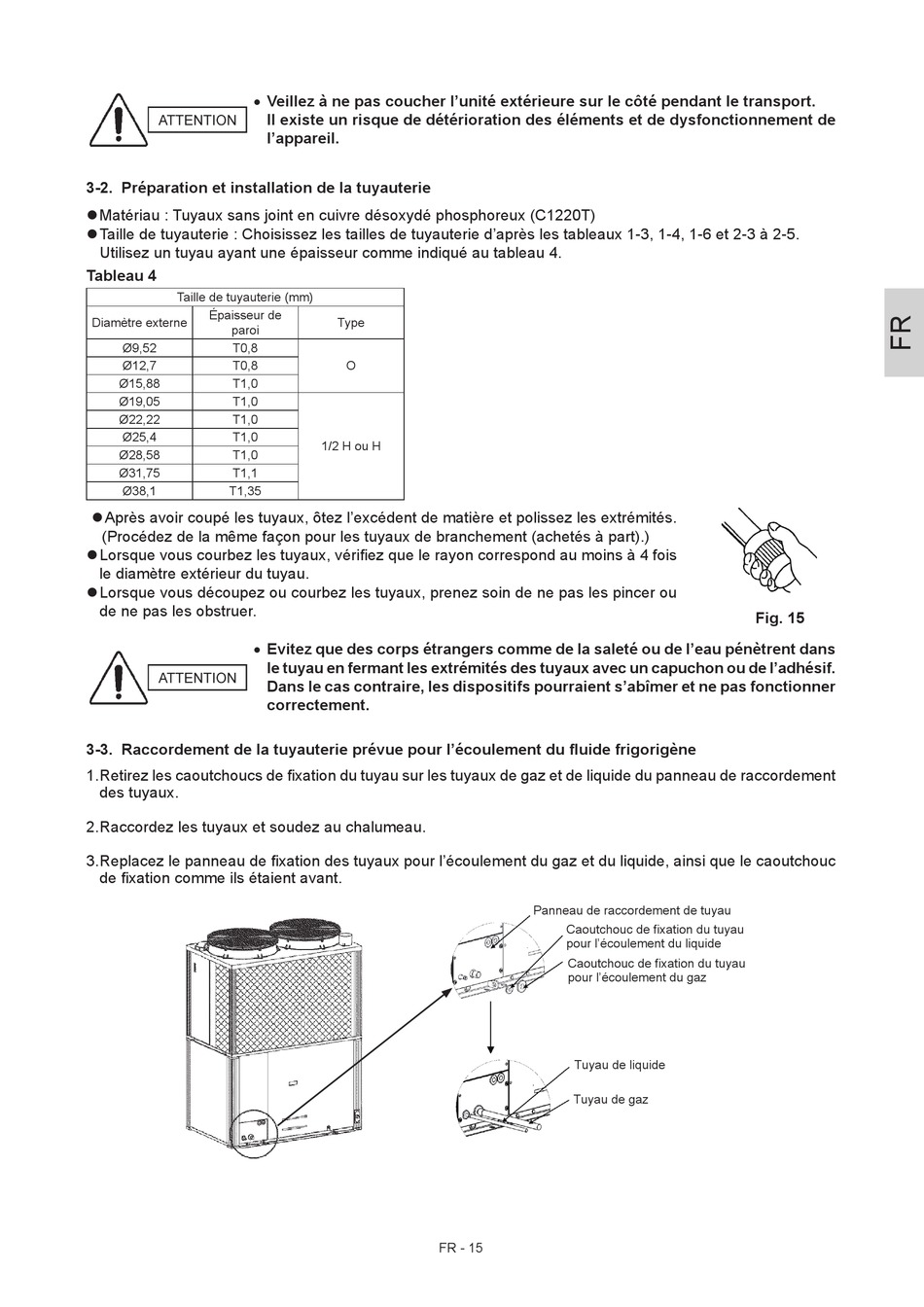

Panasonic U-16GE3E5 Verfahren Und Technische Punkte Für Die Installation Der Anlage Seite 39

• Veillez à ne pas coucher l'unité extérieure sur le côté pendant le transport.
3-2. Préparation et installation de la tuyauterie
 Matériau : Tuyaux sans joint en cuivre désoxydé phosphoreux (C1220T)
 Taille de tuyauterie : Choisissez les tailles de tuyauterie d'après les tableaux 1-3, 1-4, 1-6 et 2-3 à 2-5.
Utilisez un tuyau ayant une épaisseur comme indiqué au tableau 4.
Tableau 4
Taille de tuyauterie (mm)
Épaisseur de
Diamètre externe
paroi
Ø9,52 T0,8
Ø12,7 T0,8
Ø15,88 T1,0
Ø19,05 T1,0
Ø22,22 T1,0
Ø25,4 T1,0
Ø28,58 T1,0
Ø31,75 T1,1
Ø38,1 T1,35
 Après avoir coupé les tuyaux, ôtez l'excédent de matière et polissez les extrémités.
(Procédez de la même façon pour les tuyaux de branchement (achetés à part).)
 Lorsque vous courbez les tuyaux, vérifiez que le rayon correspond au moins à 4 fois
le diamètre extérieur du tuyau.
 Lorsque vous découpez ou courbez les tuyaux, prenez soin de ne pas les pincer ou
de ne pas les obstruer.
• Evitez que des corps étrangers comme de la saleté ou de l'eau pénètrent dans
3-3. Raccordement de la tuyauterie prévue pour l'écoulement du fluide frigorigène
1. Retirez les caoutchoucs de fixation du tuyau sur les tuyaux de gaz et de liquide du panneau de raccordement
des tuyaux.
2. Raccordez les tuyaux et soudez au chalumeau.
3. Replacez le panneau de fixation des tuyaux pour l'écoulement du gaz et du liquide, ainsi que le caoutchouc
de fixation comme ils étaient avant.
Il existe un risque de détérioration des éléments et de dysfonctionnement de
l'appareil.
Type
O
1/2 H ou H
le tuyau en fermant les extrémités des tuyaux avec un capuchon ou de l'adhésif.
Dans le cas contraire, les dispositifs pourraient s'abîmer et ne pas fonctionner
correctement.
FR - 15
Panneau de raccordement de tuyau
Caoutchouc de fixation du tuyau
pour l'écoulement du liquide
Caoutchouc de fixation du tuyau
pour l'écoulement du gaz
Tuyau de liquide
Tuyau de gaz
Fig. 15
