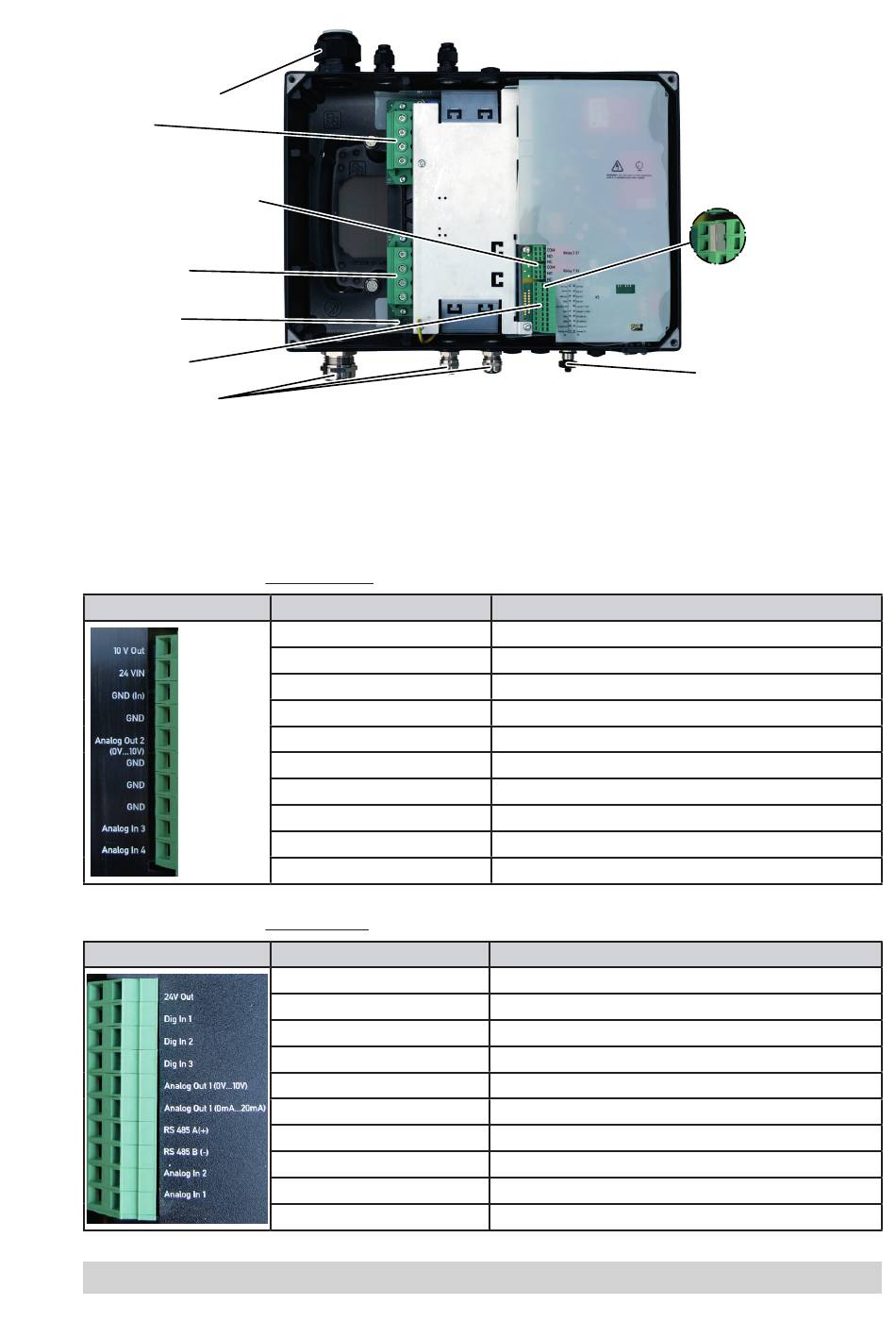

Steuerklemmen - Becker VariAir Unit VAU series Bedienungsanleitung

VAU 11-22/3
Kabelverschraubung
Anschluss
Netzleitung
L1, L2, L3, PE
Relais
Rel.2: Sammelstörmeldung
(standard)
Rel.1: Sammelbetriebsmeldung
(standard)
Motoranschluss
U, V, W, PE
PTC/Bimetall-
Anschluss

Steuerklemmen

EMV -
Kabelverschraubung
2.1.1 Steuerklemmen
Leiterquerschnitt der Steuerleitungen: 0,5-1,0 mm
Abisolierlänge: 9-10 mm
Anschlussklemmen der unteren Reihe des doppelstöckigen Klemmenblocks:
Anschlussklemmen der oberen Reihe des doppelstöckigen Klemmenblocks:
Anschlussklemme
10V Out
24V IN
GND (In)
GND
Analog Out 2 (0V...10V)
GND
GND
GND
Analog In 3
Analog In 4
Anschlussklemme
24V Out
Dig In 1
Dig In 2
Dig In 3
Analog Out 1 (0V...10V)
Analog Out 1 (0mA...20mA) analoger Stromsausgang 1
RS 485 A(+)
RS 485 B(-)
Analog In 2
Analog In 1
www.becker-international.com
(Aderendhülse mit und ohne Kunststoffkragen)
2
Anschluss
10V Festspannungsausgang
ext. Spannungsversorgung
Masse (ext. Spannungsversorgung)
Masse
analoger Spannungsausgang 2
Masse
Masse
Masse
analoger Eingang 3
analoger Eingang 4
Anschluss
24V Festspannungsausgang
Digitaleingang 1 (Freigabe)
Digitaleingang 2
Digitaleingang 3
analoger Spannungsausgang 1
Serielle Schnittstelle RS485 Leitung A
Serielle Schnittstelle RS485 Leitung B
analoger Eingang 2
analoger Eingang 1
Freigabebrücke
24V Out & Dig In 1
RS485-Schnittstelle
Anschlussbuchse für:
- PC (KombiTool)
- Handbedieneinheit (MMI)
7
