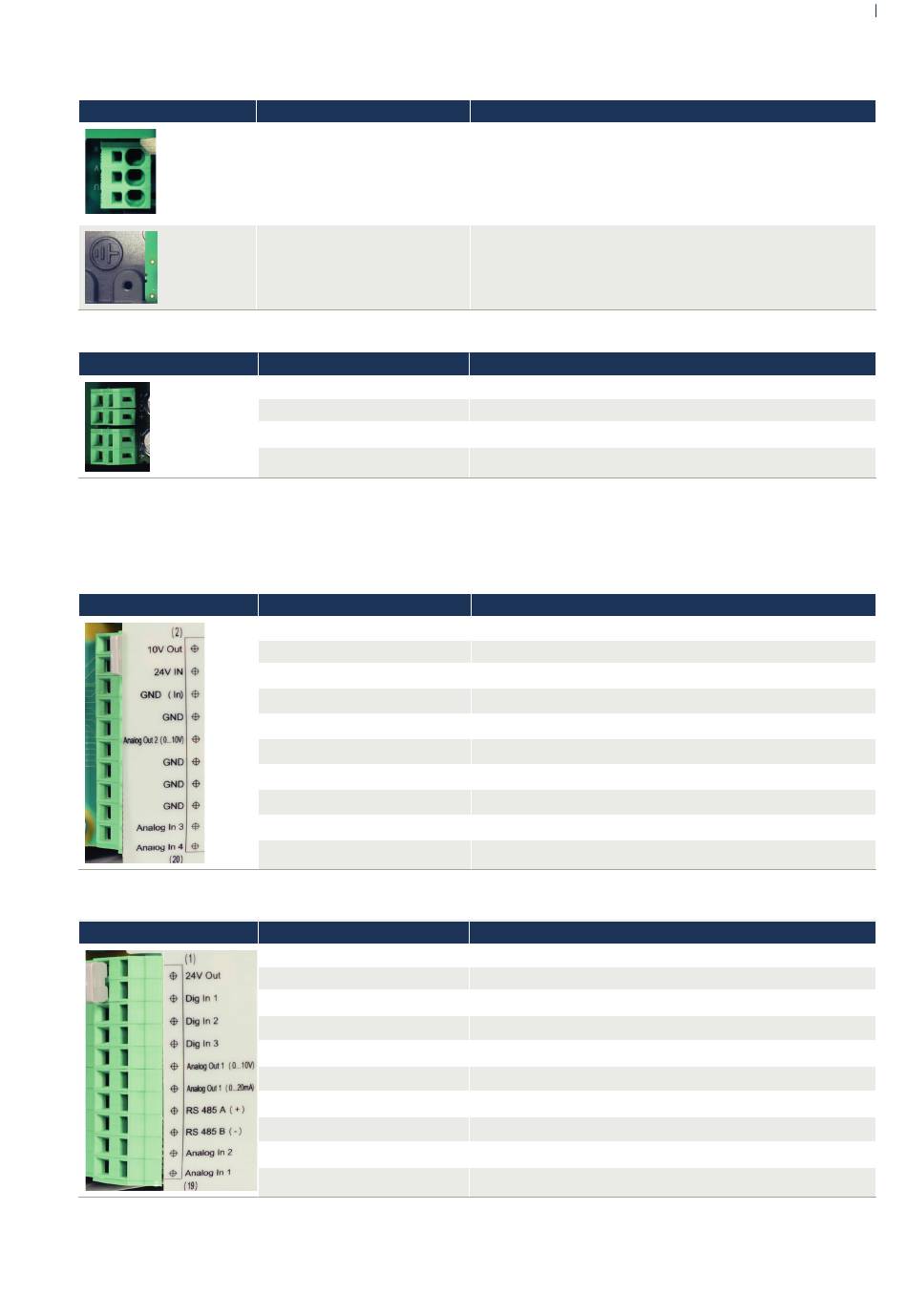

2.1.3 MOTORANSCHLUSS
Leiterquerschnitt der Motorzuleitung: 1,5-2,5 mm
2.1.4 LÜFTERANSCHLÜSSE
2.1.5 STEUERKLEMMEN
Leiterquerschnitt der Steuerleitungen: 0,5-1,0 mm
Abisolierlänge: 9-10 mm
Anschlussklemmen der unteren Reihe des doppelstöckigen Klemmenblocks:
Anschlussklemmen der oberen Reihe des doppelstöckigen Klemmenblocks:
2
Anschlussklemmen
U, V, W
PE
Anschlussklemme
+
-
+
-
(Aderendhülse mit und ohne Kunststoffkragen)
2
Anschlussklemme
10V Out
24V IN
GND (In)
GND
Analog Out 2 (0V...10V)
GND
GND
GND
Analog In 3
Analog In 4
Anschlussklemme
24V Out
Dig In 1
Dig In 2
Dig In 3
Analog Out 1 (0V...10V)
Analog Out 1 (0mA...20mA)
RS 485 A(+)
RS 485 B(-)
Analog In 2
Analog In 1
Anschluss
Leiter U, V, W
Motorzuleitung PE
Anschluss
Lüfter FU (nur bei Ausführung mit abgesetztem FU)
Lüfter FU (nur bei Ausführung mit abgesetztem FU)
Lüfter VASF
Lüfter VASF
Anschluss
10V Festspannungsausgang
ext. Spannungsversorgung
Masse (ext. Spannungsversorgung)
Masse
analoger Spannungsausgang 2
Masse
Masse
Masse
analoger Eingang 3
analoger Eingang 4
Anschluss
24V Festspannungsausgang
Digitaleingang 1 (Freigabe)
Digitaleingang 2
Digitaleingang 3
analoger Spannungsausgang 1
analoger Stromsausgang 1
Serielle Schnittstelle RS485 Leitung A
Serielle Schnittstelle RS485 Leitung B
analoger Eingang 2
analoger Eingang 1
BECKER VAU 1.1/1-AC
7
