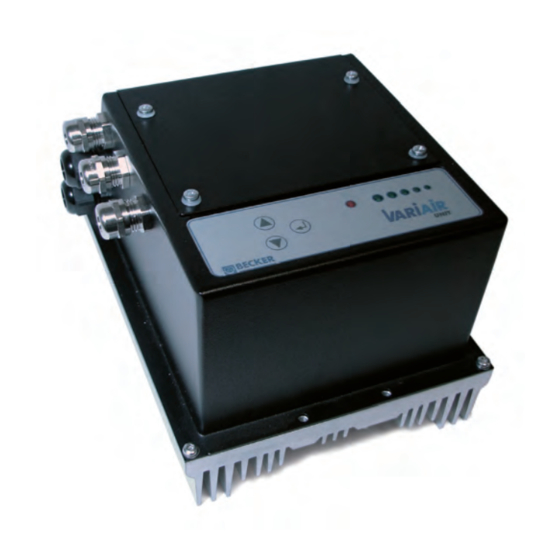

Montageanweisung
Frequenzumrichter
VAU4/3 mit Zwischenadapter
(Best.Nr. 59630245 / Standard)
Version 1.3
www.becker-international.com


Werbung

loading

Inhaltszusammenfassung für Becker VariAir VAU4/3

  • Seite 1 Montageanweisung Frequenzumrichter VAU4/3 mit Zwischenadapter (Best.Nr. 59630245 / Standard) Version 1.3 www.becker-international.com...
  • Seite 2 3 2  2  Bild  Der so vorbereitete Kabelsatz wird in der Adapterplatte (Best.Nr. 003603400), mit Hilfe der zwei M3 Schrauben (Best.Nr. 94630400000) befestigt (Bild 2). Hinweis: Mit der Verwendung der Adapterplatte vergrößert sich die Gesamthöhe um 4cm. Bild 2 www.becker-international.com...
  • Seite 3 Die Adapterplatte mit Kabelsatz jetzt vorsichtig auf den Motor aufsetzen und mit den drei M5 Schrauben (Best.Nr. 94530800000) anschrauben (Bild 4). Beim Aufsetzen der Adapterplatte darauf achten, dass Umrichterbuchse und Motorstecker ineinander greifen. Weiter muss darauf geachtet werden, dass die Motorkabel nicht beschädigt werden. Bild 4 www.becker-international.com...
  • Seite 4 M5 Schauben (Best.Nr. 9453500000) an der Adapterplatte befestigen (Bild 5 und 6). M5 Schrauben Bild 5 + 6 3 2  Adernnummern Bild 7 Kabel wie in Bild 7 gezeigt anschließen. Bei der Montage des Deckels darauf achten, dass das Erdungskabel am Deckel angeschlossen ist . www.becker-international.com...
  • Seite 5 Bild 8 + 9 + 0 Um den Einbaustecker (Best.Nr. 74200870000) einbauen zu können, muss zunächst die linke Verschrau- bung entfernt werden (Bild ). Den Einbaustecker nun von außen ins Gehäuse einschrauben. Achtung: Dichtring unter dem Einbaustecker nicht vergessen! Bild  + 2 www.becker-international.com...
  • Seite 6 Die Kabelenden absetzen, die Litzenenden verzinnen und ohne Aderendhülsen wie in Bild 3 gezeigt am Modul anschließen. Bild 3 HINWEIS Die Kabelenden dürfen nur sehr kurz abgesetzt werden. (Verzinnen nicht vergessen!). Die Schrauben dürfen nur sehr vorsichtig aber dennoch fest angezogen werden. (Bild 4) Bild 4 www.becker-international.com...
  • Seite 7 Die Parametrierung des Umrichters erfolgt wie gewohnt mit dem KombiTool 6.2. Es muss nur eine neue Beschreibungsdatei und ein neues Textfile geladen werder. Der Anschuss der Dateileitung erfolgt an Klemme 4 (RS485 A) und Klemme 5 (RS485 B) des Umrichters. www.becker-international.com...
