Becker VAU4/1 Betriebsanleitung

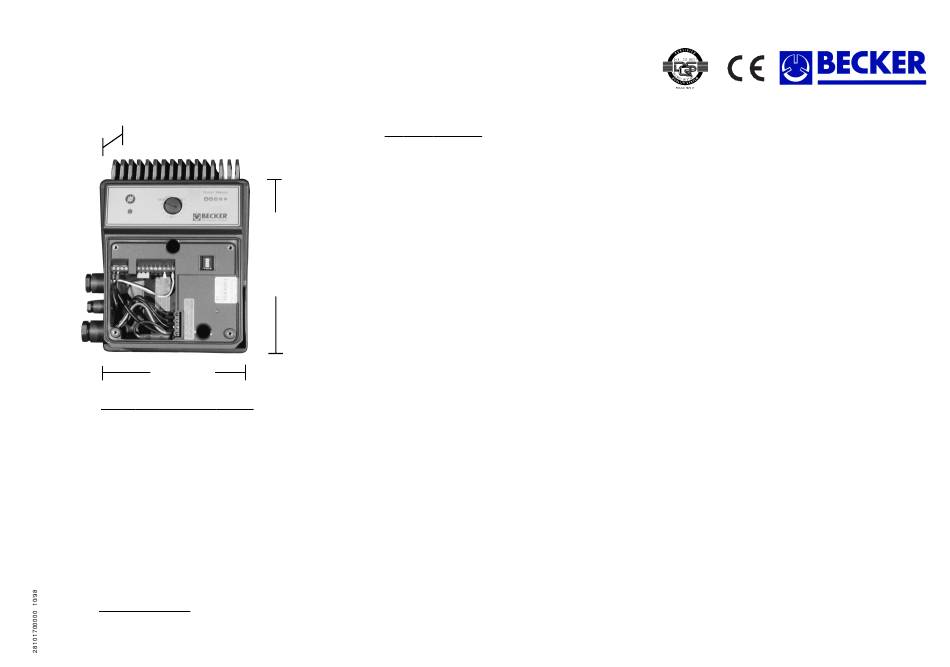

Betriebsanleitung für Frequenzumrichter der Baureihe „VAU“
125 mm
180 mm
Fehlercodes im Abschaltfall
Fehler
Kurz.-und Erdschluß im Motor
IPM-Übertemperatur
Umrichterübertemperatur
Motorübertemperatur
Überspannung
Unterspannung
2-Phasenlauf
Überlastung
Laderelais defekt
Blockierung
Watchdogreset
Wiederanlauf:
Gebr. Becker GmbH & Co. Postfach 2500220 D-42238 Wuppertal Tel. (02 02) 6 97 - 0 Fax (02 02) 66 08 55 Service: Tel. (02 02) 6 97 - 1 71 Fax (02 02) 64 44 74
Technische Daten
Motorleistung
Ausgangsdauerstrom
Eingangsnennstrom
empf.Netzsicherung
max.Leitungsquerschnitt
Gewicht
Kühlung
Netzspannung
Ausgangsspannung
210 mm
Ausgangsfrequenz
Frequenzauflösung
Pulsfrequenz
Kühlmitteltemperatur
Lagerungstemperatur
Luftfeuchtigkeit
Aufstellhöhe
Schutzart
elektrischer Schutz
Störfestigkeit
Funkentstörgrad
Zulassung
Baugröße
Reaktion
Im Motor oder der Leistungsendstufe
In der Leistungsendstufe
Im Innenraum
3 sec.
Netzseite 30ms
Netzseite
Eine Phase fehlt
Blockieren des Motors
Fehler im angeschlossenen FU (z.B. Blitzschlag im Netz)
a) über die Störquittiertaste
4,0 kW
9,5 A
13 A
16 A
2,5 mm 2
3,9 kg
Motorlüfter
dreiphasig 400V +/- 10%
dreiphasig,380V +5% -10%
0 Hz - 100 Hz
0,1 Hz
8 - 16 kHz
max. 40°C ,frei von Feuchtigkeit und agressiven Gasen
-20 bis + 70°C, frei von Feuchtigkeit und agressiven Gasen
90%,ohne Kondensation
bis 1000m über NN,ohne Reduzierung der Leistung
IP 54
erd-kurzschluß-leerlauffest,Schutz gegen Netzphasenausfall
EN 50082-2
EN 65011 Klasse B
UL und CSA in Vorbereitung
80 und 90
b) über einen netzseitigen Power on
LED rot LED-Kette grün
O
O
O
O
O
O = LED ein
O
X = LED aus
O
O
O
O
O
X X X O O
X X O X O
X X O O O
X O X X O
X O X O O
X O O X O
X O O O O
O X X X O
O X X O O
O X O X O
O X O O O
