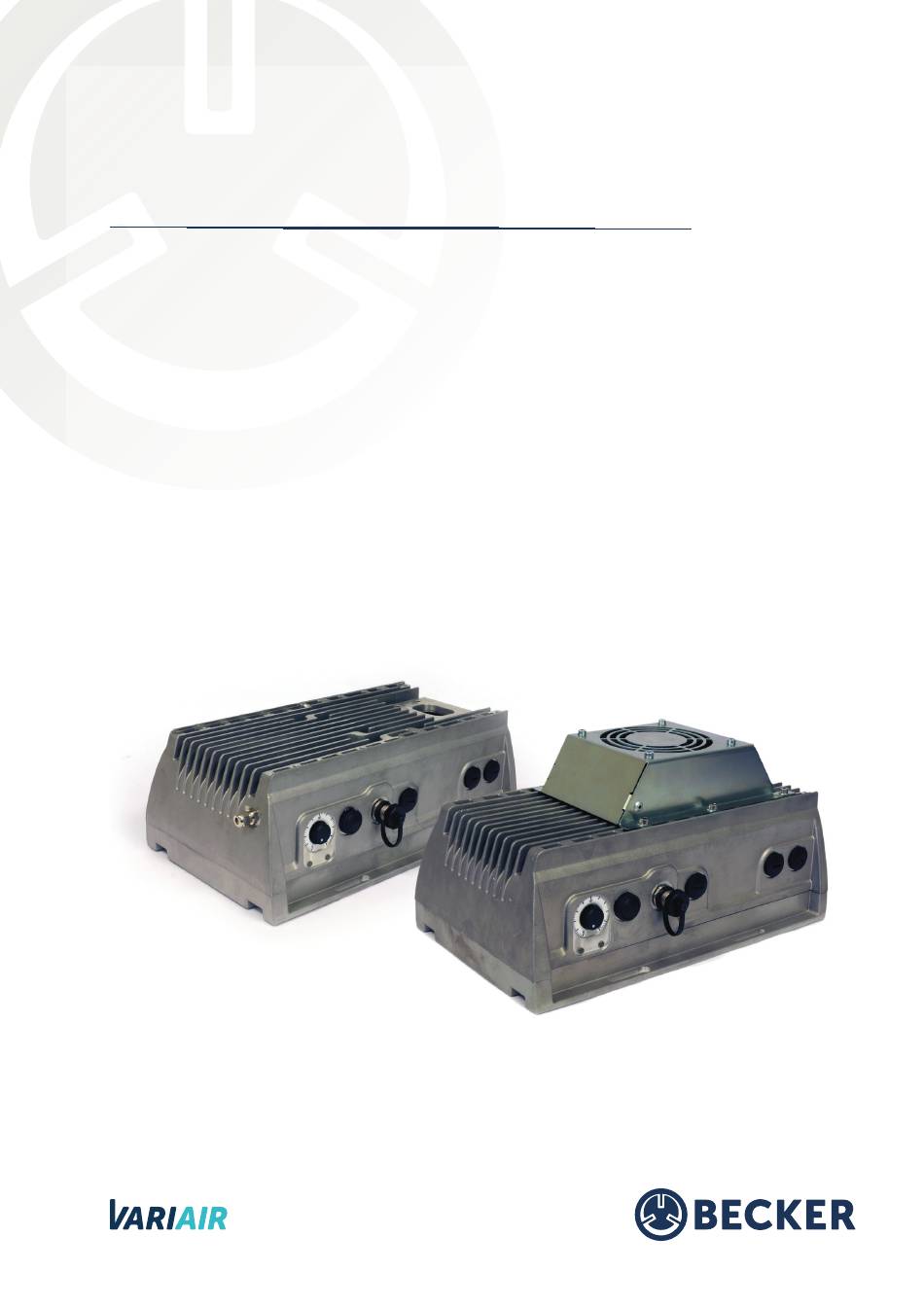

Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, haftet die Gebr. Becker GmbH nicht. Diese Betriebsanleitung ist Teil des Produktes. Sie gilt ausschließlich für die Frequenzumrichter der VAU1.1/1-AC-Baureihe der Gebr. Becker GmbH. Bewahren Sie die Betriebsanleitung, für alle Benutzer gut zugänglich, in der Nähe des Frequenz- umrichters auf.
BECKER VAU 1.1/1-AC GEFAHR Lebensgefahr durch Stromschlag! Tod oder schwere Verletzungen! Frequenzumrichter spannungsfrei schalten und gegen Wiedereinschalten sichern. Folgende Klemmen können auch bei Motorstillstand gefährliche Spannungen führen: • Netzanschlussklemmen 1X1: PE, N, L • Motoranschlussklemmen X2: U, V, W • Anschlussklemmen X6, X7: Relaiskontakte Relais 1 und 2 •...
BECKER VAU 1.1/1-AC GEFAHR Lebensgefahr durch umlaufende mechanische Teile! Tod oder schwere Verletzungen! Unter bestimmten Einstellbedingungen kann der Umrichter nach dem netzseitigen Einschalten automatisch anlaufen. Anlagen, in die Frequenzumrichter eingebaut sind, müssen ggf. mit zusätzlichen Überwachungs- und Schutzeinrichtungen ge- mäß den jeweils gültigen Sicherheitsbestimmungen, z.B. Gesetz über technische Arbeitsmittel, Unfallverhütungsvorschriften usw.
BECKER VAU 1.1/1-AC VAU 1.1/1-AC → Erste Schritte INSTALLATION ANSCHLUSSRAUM Nach Öffnung des Klemmenkastendeckels befinden sich im Anschlussraum sämtliche Anschlussklemmen des Frequenzumrichters. Relais Anschluss Sicherung PTC/Bimetall Lüfter Rel.2: Sammelstörmeldung Netzleitung (standard) PE, N, L Rel.1: Ansteuerung Lüfter (standard) Motoranschluss U, V, W,...
BECKER VAU 1.1/1-AC 2.1.3 MOTORANSCHLUSS Leiterquerschnitt der Motorzuleitung: 1,5-2,5 mm Anschlussklemmen Anschluss U, V, W Leiter U, V, W Motorzuleitung PE 2.1.4 LÜFTERANSCHLÜSSE Anschlussklemme Anschluss Lüfter FU (nur bei Ausführung mit abgesetztem FU) Lüfter FU (nur bei Ausführung mit abgesetztem FU) Lüfter VASF...
BECKER VAU 1.1/1-AC HINWEIS • Alle Steuerspannungen beziehen sich auf ein gemeinsames Bezugspotential (GND). • 24V kann von den entsprechenden Klemmen abgenommen werden. Die Summe der Ströme darf 100 mA nicht übersteigen. 2.1.6 PTC/BIMETALL Anschlussklemme Anschluss Temperaturüberwachung 1 Temperaturüberwachung 2 2.2 RS485 SCHNITTSTELLE...
BECKER VAU 1.1/1-AC FEHLERERKENNUNG UND -BEHEBUNG TABELLE DER LED-BLINKCODES Rote LED Grüne LED Zustand Betrieb mit optionalem BUSmodul:BUS Betrieb (aktive BUS-Verbindung) Störung - weitere Info siehe Kapitel 3.2 mit optionalem BUSmodul: BUSmodul ist betriebsbereit Initialisierung Legende: LED aus, LED ein,...
Seite 10
BECKER VAU 1.1/1-AC Fehler- Fehler-Nr. gruppe KombiTool Name Beschreibung Ursache Übertemperatur Innentemperatur zu hoch Kühlung nicht ausreichend, kleine Drehzahl und hohes Moment, Takt- frequenz zu hoch. Ü b e r t e m p e r a t u r Motortemperaturüberwachung mit...
Seite 11
BECKER VAU 1.1/1-AC Fehler- Fehler-Nr. gruppe KombiTool Name Beschreibung Ursache Systemfehler bei diesem Fehler BECKER kontak- tieren Systemfehler bei diesem Fehler BECKER kontak- tieren Systemfehler bei diesem Fehler BECKER kontak- tieren Systemfehler bei diesem Fehler BECKER kontak- tieren Systemfehler bei diesem Fehler BECKER kontak-...
BECKER VAU 1.1/1-AC SCHNITTSTELLEN Ein- bzw. Ausgänge Beschreibung Digital Eingänge 1 – 3 • Schaltpegel Low < 5 V / High > 15 V • I (bei 24 V) = 3 mA • R = 8,6 kOhm Analog Eingänge 1 – 4 •...
