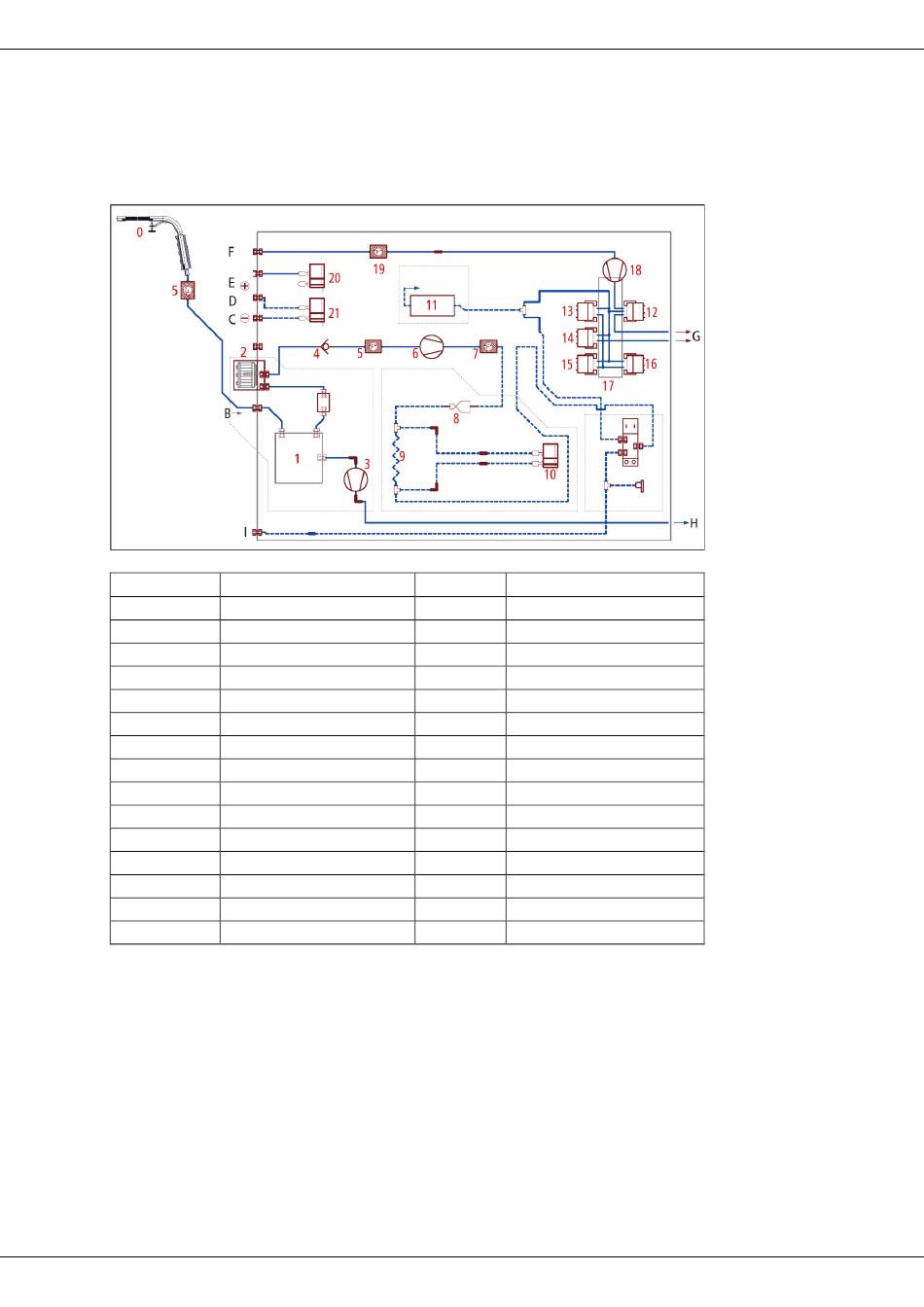

3.2. Schematischer Gaslaufplan mit Gaskühler
In Kombination mit der Gasentnahmesonde saugt das NOVAplus FFZ ein
Teilvolumen des Abgases aus dem Verbrennungskanal ab und analysiert es
mittels elektrochemischer Sensoren auf seine Bestandteile.
Position Beschreibung
A Abgastemperatur
B Messgaseingang
C Differenzdruck -
D Differenzdruck +
E Zug
F Frischlufteingang
G Gasausgang
H nicht belegt
I TRGI
0 Sonde
1 Gaskühler
2 Taschensternfilter
3 Schlauchpumpe
4 Rückschlagventil
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung NOVAplus FFZ
Position
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Beschreibung
Gaspumpe
Feinfilter
Düse
Messkanüle
Durchflusssensor
NDIR Modul
O2 Sensor
CO Sensor
NO-Sensor
nicht belegt
nicht belegt
Sensorkammer
Spülpumpe
Feinfilter
Zugsensor
