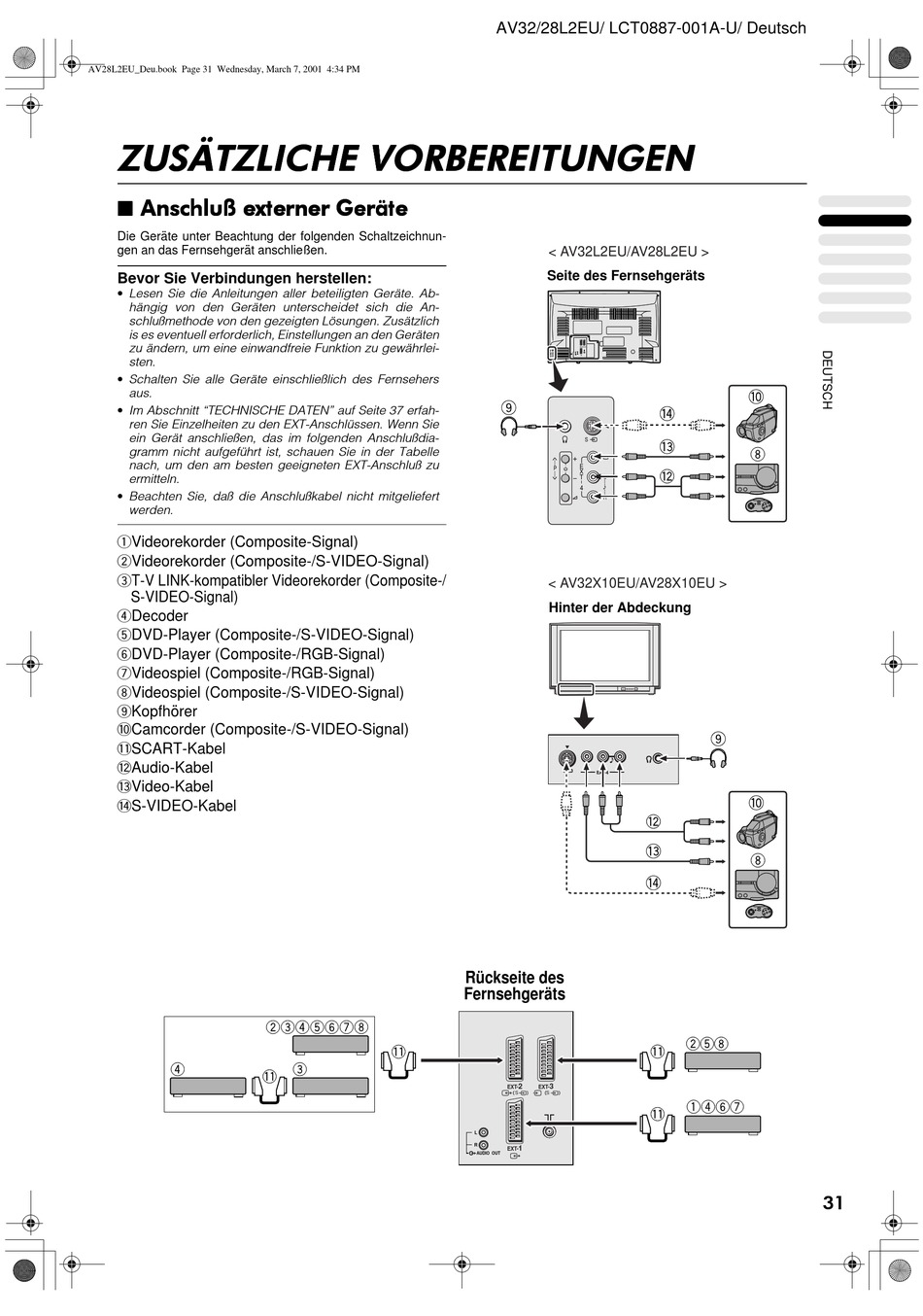

Die Geräte unter Beachtung der folgenden Schaltzeichnun-
gen an das Fernsehgerät anschließen.
Bevor Sie Verbindungen herstellen:
• Lesen Sie die Anleitungen aller beteiligten Geräte. Ab-
hängig von den Geräten unterscheidet sich die An-
schlußmethode von den gezeigten Lösungen. Zusätzlich
is es eventuell erforderlich, Einstellungen an den Geräten
zu ändern, um eine einwandfreie Funktion zu gewährlei-
sten.
• Schalten Sie alle Geräte einschließlich des Fernsehers
aus.
• Im Abschnitt "TECHNISCHE DATEN" auf Seite 37 erfah-
ren Sie Einzelheiten zu den EXT-Anschlüssen. Wenn Sie
ein Gerät anschließen, das im folgenden Anschlußdia-
gramm nicht aufgeführt ist, schauen Sie in der Tabelle
nach, um den am besten geeigneten EXT-Anschluß zu
ermitteln.
• Beachten Sie, daß die Anschlußkabel nicht mitgeliefert
werden.
1Videorekorder (Composite-Signal)
2Videorekorder (Composite-/S-VIDEO-Signal)
3T-V LINK-kompatibler Videorekorder (Composite-/
S-VIDEO-Signal)
4Decoder
5DVD-Player (Composite-/S-VIDEO-Signal)
6DVD-Player (Composite-/RGB-Signal)
7Videospiel (Composite-/RGB-Signal)
8Videospiel (Composite-/S-VIDEO-Signal)
9Kopfhörer
0Camcorder (Composite-/S-VIDEO-Signal)
-SCART-Kabel
=Audio-Kabel
~Video-Kabel
!S-VIDEO-Kabel
AV32/28L2EU/ LCT0887-001A-U/ Deutsch
< AV32L2EU/AV28L2EU >
Seite des Fernsehgeräts
EXT- 2 EXT- 3
S L
P E X R
T L AUDIO OUT EXT- 1
4 R
S
E
P
X
T L
L
4
R
< AV32X10EU/AV28X10EU >
Hinter der Abdeckung
Rückseite des
Fernsehgeräts
2 3
EXT- EXT-
S S
L
R
1
EXT-
AUDIO OUT
