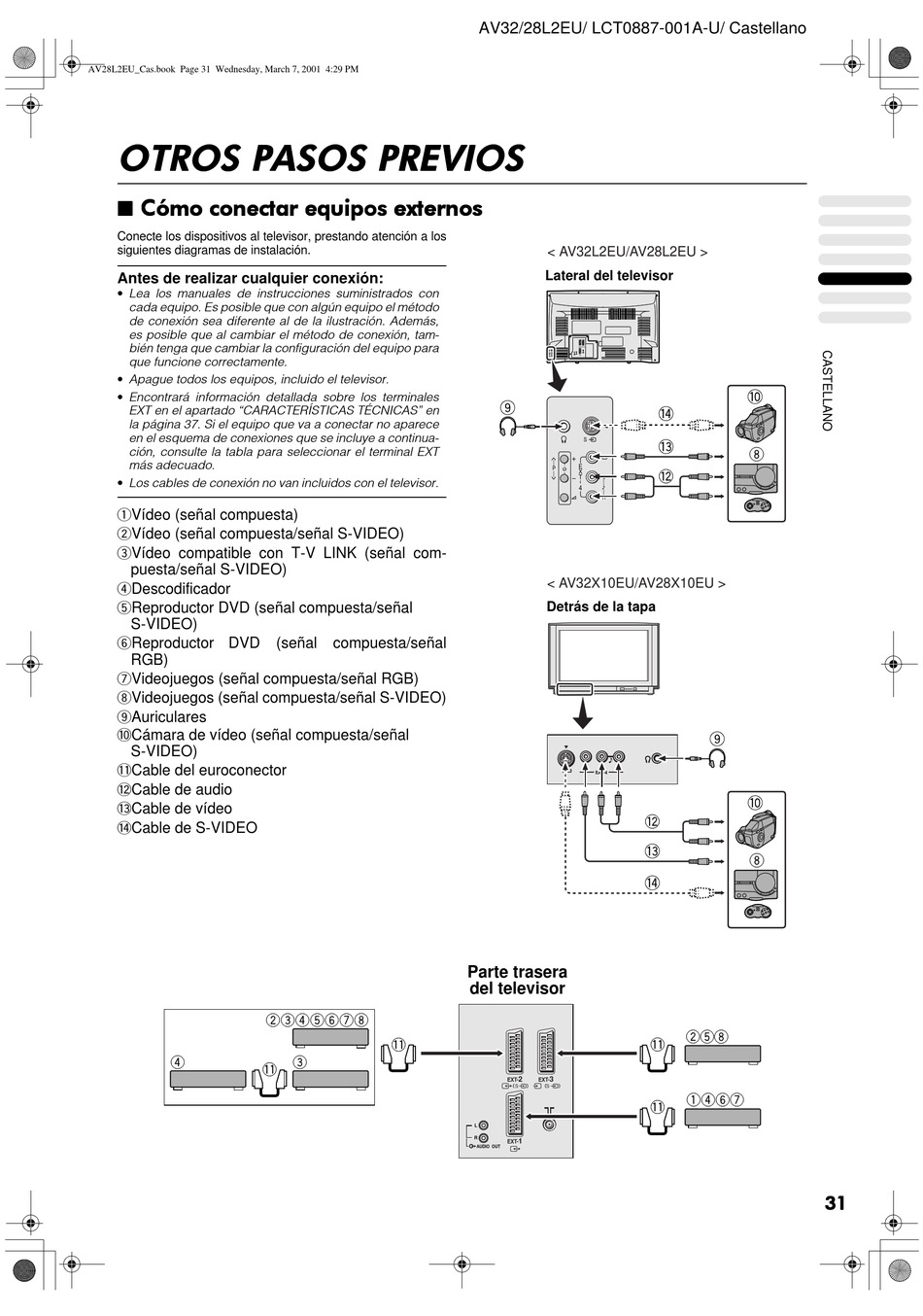

Conecte los dispositivos al televisor, prestando atención a los
siguientes diagramas de instalación.
Antes de realizar cualquier conexión:
• Lea los manuales de instrucciones suministrados con
cada equipo. Es posible que con algún equipo el método
de conexión sea diferente al de la ilustración. Además,
es posible que al cambiar el método de conexión, tam-
bién tenga que cambiar la configuración del equipo para
que funcione correctamente.
• Apague todos los equipos, incluido el televisor.
• Encontrará información detallada sobre los terminales
EXT en el apartado "CARACTERÍSTICAS TÉCNICAS" en
la página 37. Si el equipo que va a conectar no aparece
en el esquema de conexiones que se incluye a continua-
ción, consulte la tabla para seleccionar el terminal EXT
más adecuado.
• Los cables de conexión no van incluidos con el televisor.
1Vídeo (señal compuesta)
2Vídeo (señal compuesta/señal S-VIDEO)
3Vídeo compatible con T-V LINK (señal com-
puesta/señal S-VIDEO)
4Descodificador
5Reproductor DVD (señal compuesta/señal
S-VIDEO)
6Reproductor DVD
RGB)
7Videojuegos (señal compuesta/señal RGB)
8Videojuegos (señal compuesta/señal S-VIDEO)
9Auriculares
0Cámara de vídeo (señal compuesta/señal
S-VIDEO)
-Cable del euroconector
=Cable de audio
~Cable de vídeo
!Cable de S-VIDEO
(señal compuesta/señal
AV32/28L2EU/ LCT0887-001A-U/ Castellano
< AV32L2EU/AV28L2EU >
Lateral del televisor
EXT- 2 EXT- 3
S L
P E X R
T L AUDIO OUT EXT- 1
4 R
S
E
P
X
T L
L
4
R
< AV32X10EU/AV28X10EU >
Detrás de la tapa
Parte trasera
del televisor
2 3
EXT- EXT-
S S
L
R
1
EXT-
AUDIO OUT
