AV28L2EU_Por.book Page 31 Wednesday, March 7, 2001 4:41 PM
35(3$5$d®2#$',&,21$/ 35(3$5$d®2#$',&,21$/
35(3$5$d®2#$',&,21$/ 35(3$5$d®2#$',&,21$/
/LJDomR#GH#DSDUHOKRV#H[WHUQRV /LJDomR#GH#DSDUHOKRV#H[WHUQRV
/LJDomR#GH#DSDUHOKRV#H[WHUQRV /LJDomR#GH#DSDUHOKRV#H[WHUQRV

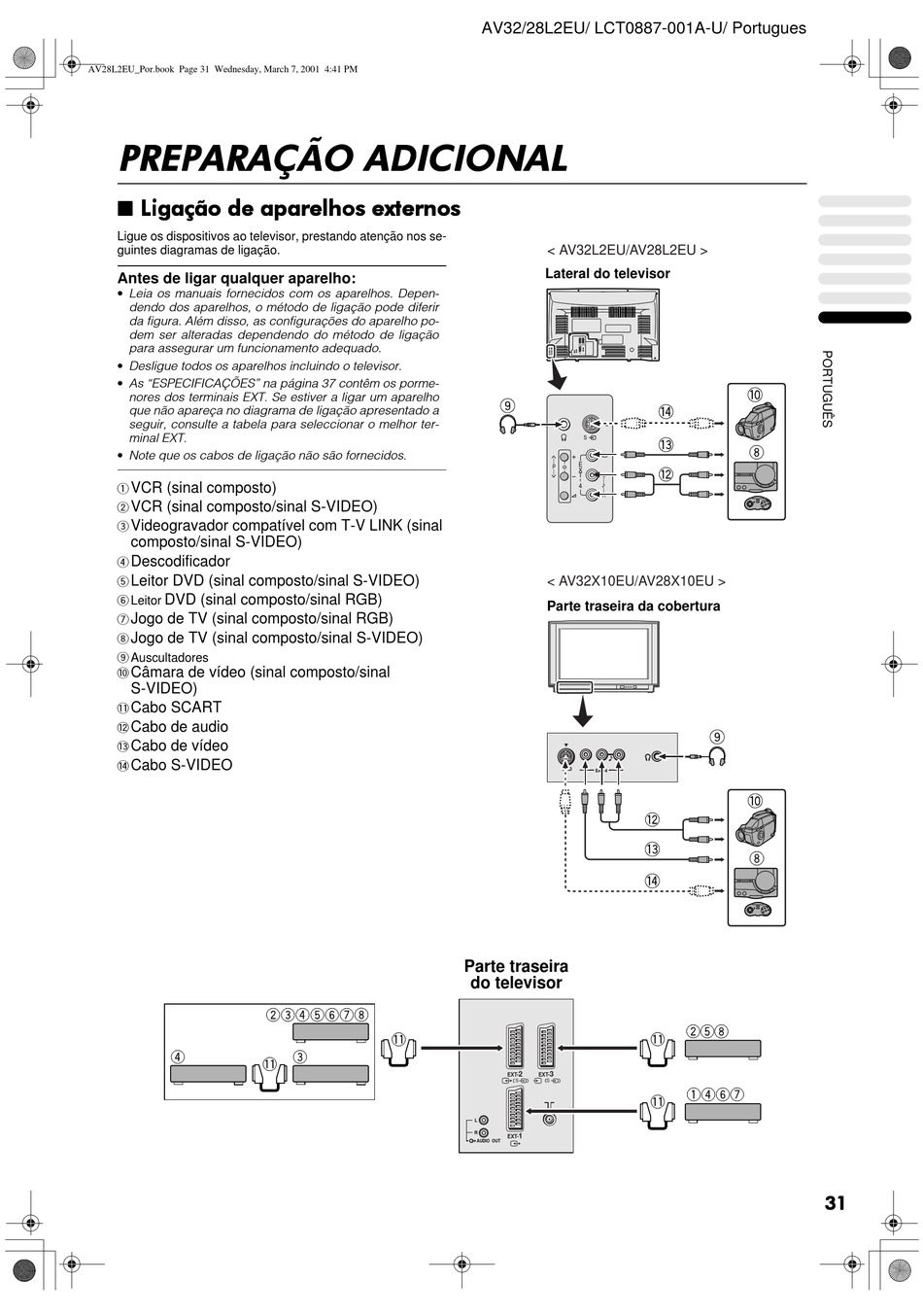

Ligue os dispositivos ao televisor, prestando atenção nos se-
guintes diagramas de ligação.
Antes de ligar qualquer aparelho:
• Leia os manuais fornecidos com os aparelhos. Depen-
dendo dos aparelhos, o método de ligação pode diferir
da figura. Além disso, as configurações do aparelho po-
dem ser alteradas dependendo do método de ligação
para assegurar um funcionamento adequado.
• Desligue todos os aparelhos incluindo o televisor.
• As "ESPECIFICAÇÕES" na página 37 contêm os porme-
nores dos terminais EXT. Se estiver a ligar um aparelho
que não apareça no diagrama de ligação apresentado a
seguir, consulte a tabela para seleccionar o melhor ter-
minal EXT.
• Note que os cabos de ligação não são fornecidos.
1
VCR (sinal composto)
2
VCR (sinal composto/sinal S-VIDEO)
3
Videogravador compatível com T-V LINK (sinal
composto/sinal S-VIDEO)
4
Descodificador
5
Leitor DVD (sinal composto/sinal S-VIDEO)
6 Leitor
DVD (sinal composto/sinal RGB)
7
Jogo de TV (sinal composto/sinal RGB)
8
Jogo de TV (sinal composto/sinal S-VIDEO)
9 Auscultadores
0
Câmara de vídeo (sinal composto/sinal
S-VIDEO)
-
Cabo SCART
=
Cabo de audio
~
Cabo de vídeo
!
Cabo S-VIDEO
AV32/28L2EU/ LCT0887-001A-U/ Portugues
< AV32L2EU/AV28L2EU >
Lateral do televisor
EXT- 2 EXT- 3
S L
P E X R
T L AUDIO OUT EXT- 1
4
R
S
E
P
X
T L
L
4
R
< AV32X10EU/AV28X10EU >
Parte traseira da cobertura
Parte traseira
do televisor
2 3
EXT- EXT-
S S
L
R
1
EXT-
AUDIO OUT
64 64 64 64
