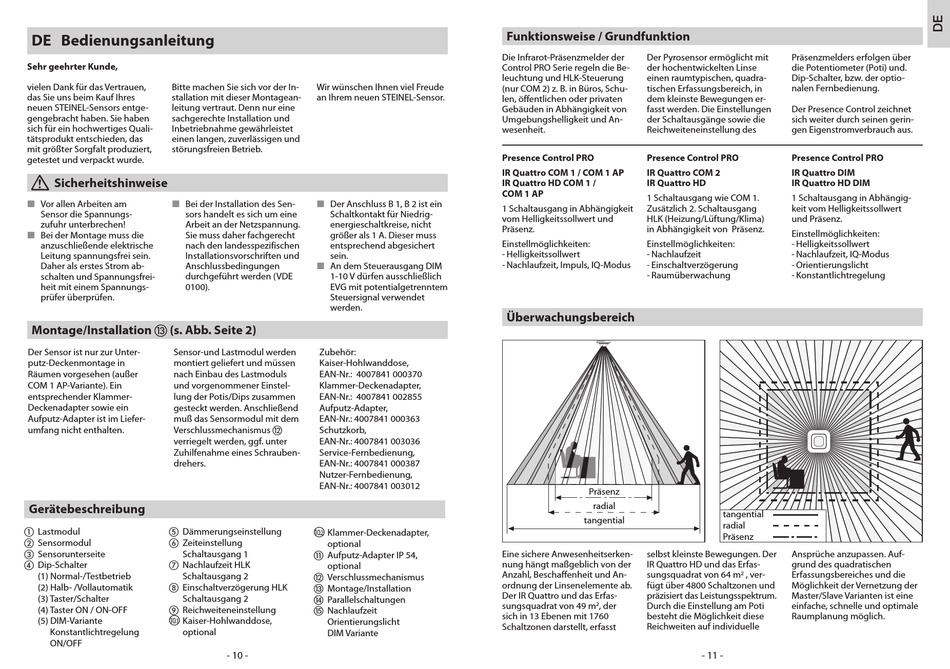

DE Bedienungsanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, Bitte machen Sie sich vor der In-
das Sie uns beim Kauf Ihres stallation mit dieser Montagean-
neuen STEINEL-Sensors entge- leitung vertraut. Denn nur eine
gengebracht haben. Sie haben sachgerechte Installation und
sich für ein hochwertiges Quali- Inbetriebnahme gewährleistet
tätsprodukt entschieden, das einen langen, zuverlässigen und
mit größter Sorgfalt produziert, störungsfreien Betrieb.
getestet und verpackt wurde.

Sicherheitshinweise

L L
Vor allen Arbeiten am Bei der Installation des Sen-
Sensor die Spannungs- sors handelt es sich um eine
zufuhr unterbrechen! Arbeit an der Netzspannung.
L
Bei der Montage muss die Sie muss daher fachgerecht
anzuschließende elektrische nach den landesspezifischen
Leitung spannungsfrei sein. Installationsvorschriften und
Daher als erstes Strom ab- Anschlussbedingungen
schalten und Spannungsfrei- durchgeführt werden (VDE
0100).
heit mit einem Spannungs-
prüfer überprüfen.
Montage/Installation m (s. Abb. Seite 2)
Der Sensor ist nur zur Unter- Sensor-und Lastmodul werden
putz-Deckenmontage in montiert geliefert und müssen
Räumen vorgesehen (außer nach Einbau des Lastmoduls
COM 1 AP-Variante). Ein und vorgenommener Einstel-
entsprechender Klammer- lung der Potis/Dips zusammen
Deckenadapter sowie ein gesteckt werden. Anschließend
Aufputz-Adapter ist im Liefer- muß das Sensormodul mit dem
umfang nicht enthalten. Verschlussmechanismus l
verriegelt werden, ggf. unter
Zuhilfenahme eines Schrauben-
drehers.
Gerätebeschreibung
a Lastmodul e Dämmerungseinstellung
b Sensormodul f Zeiteinstellung
c Sensorunterseite Schaltausgang 1
d Dip-Schalter g Nachlaufzeit HLK
(1) Normal-/Testbetrieb Schaltausgang 2
(2) Halb- /Vollautomatik h Einschaltverzögerung HLK
(3) Taster/Schalter Schaltausgang 2
(4) Taster ON / ON-OFF i Reichweiteneinstellung

(5) DIM-Variante Kaiser-Hohlwanddose,
1 0.
1
Konstantlichtregelung optional
ON/OFF
Wir wünschen Ihnen viel Freude
an Ihrem neuen STEINEL-Sensor.
L
Der Anschluss B 1, B 2 ist ein
Schaltkontakt für Niedrig-
energieschaltkreise, nicht
größer als 1 A. Dieser muss
entsprechend abgesichert
sein.
L
An dem Steuerausgang DIM
1-10 V dürfen ausschließlich
EVG mit potentialgetrenntem
Steuersignal verwendet
werden.
Zubehör:
Kaiser-Hohlwanddose,
EAN-Nr.: 4007841 000370
Klammer-Deckenadapter,
EAN-Nr.: 4007841 002855
Aufputz-Adapter,
EAN-Nr.: 4007841 000363
Schutzkorb,
EAN-Nr.: 4007841 003036
Service-Fernbedienung,
EAN-Nr.: 4007841 000387
Nutzer-Fernbedienung,
EAN-Nr.: 4007841 003012
 Klammer-Deckenadapter,
1 0.
2
optional
k Aufputz-Adapter IP 54,
optional
l Verschlussmechanismus
m Montage/Installation
n Parallelschaltungen
o Nachlaufzeit
Orientierungslicht
DIM Variante
- 10 -
Funktionsweise / Grundfunktion
Die Infrarot-Präsenzmelder der Der Pyrosensor ermöglicht mit
Control PRO Serie regeln die Be- der hochentwickelten Linse
leuchtung und HLK-Steuerung einen raumtypischen, quadra-
(nur COM 2) z. B. in Büros, Schu- tischen Erfassungsbereich, in
len, öffentlichen oder privaten dem kleinste Bewegungen er-
Gebäuden in Abhängigkeit von fasst werden. Die Einstellungen
Umgebungshelligkeit und An- der Schaltausgänge sowie die
wesenheit. Reichweiteneinstellung des
Presence Control PRO Presence Control PRO
IR Quattro COM 1 / COM 1 AP IR Quattro COM 2
IR Quattro HD COM 1 / IR Quattro HD
COM 1 AP
1 Schaltausgang wie COM 1.
1 Schaltausgang in Abhängigkeit Zusätzlich 2. Schaltausgang
vom Helligkeitssollwert und HLK (Heizung/Lüftung/Klima)
Präsenz. in Abhängigkeit von Präsenz.
Einstellmöglichkeiten: Einstellmöglichkeiten:
- Helligkeitssollwert - Nachlaufzeit
- Nachlaufzeit, Impuls, IQ-Modus - Einschaltverzögerung
- Raumüberwachung
Überwachungsbereich
Präsenz
radial
tangential
Eine sichere Anwesenheitserken- selbst kleinste Bewegungen. Der
nung hängt maßgeblich von der IR Quattro HD und das Erfas-
Anzahl, Beschaffenheit und An- sungsquadrat von 64 m
ordnung der Linsenelemente ab. fügt über 4800 Schaltzonen und
Der IR Quattro und das Erfas- präzisiert das Leistungsspektrum.
sungsquadrat von 49 m 2 , der Durch die Einstellung am Poti
sich in 13 Ebenen mit 1760 besteht die Möglichkeit diese
Reichweiten auf individuelle
Schaltzonen darstellt, erfasst
Präsenzmelders erfolgen über
die Potentiometer (Poti) und.
Dip-Schalter, bzw. der optio-
nalen Fernbedienung.
Der Presence Control zeichnet
sich weiter durch seinen gerin-
gen Eigenstromverbrauch aus.
Presence Control PRO
IR Quattro DIM
IR Quattro HD DIM
1 Schaltausgang in Abhängig-
keit vom Helligkeitssollwert
und Präsenz.
Einstellmöglichkeiten:
- Helligkeitssollwert
- Nachlaufzeit, IQ-Modus
- Orientierungslicht
- Konstantlichtregelung
tangential
radial
Präsenz
Ansprüche anzupassen. Auf-
grund des quadratischen
2 , ver- Erfassungsbereiches und die
Möglichkeit der Vernetzung der
Master/Slave Varianten ist eine
einfache, schnelle und optimale
Raumplanung möglich.
