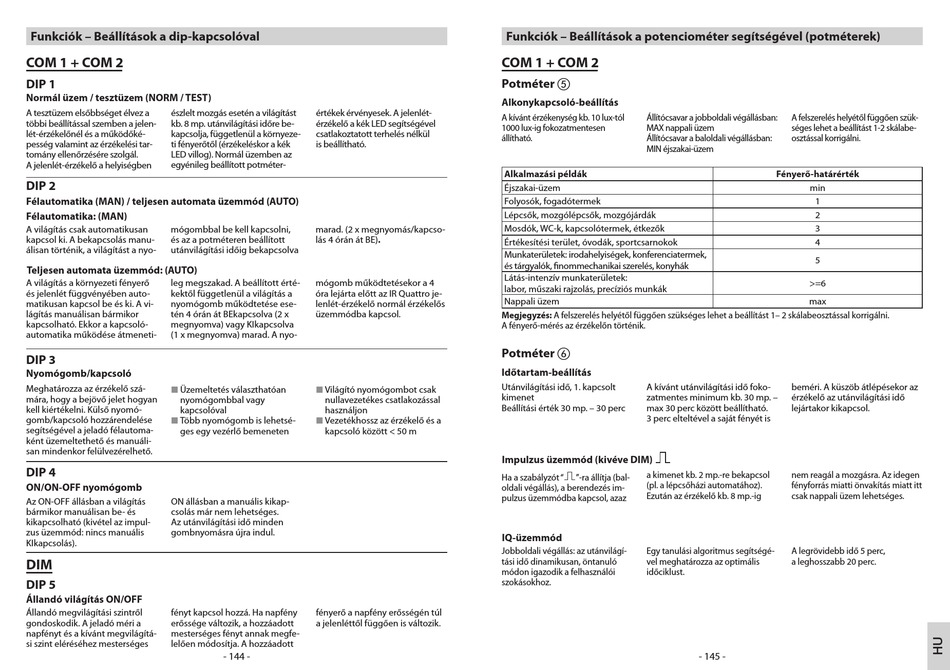

STEINEL IR Quattro COM 1 Bedienungsanleitung Seite 73

Funkciók – Beállítások a dip-kapcsolóval
COM 1 + COM 2
DIP 1
Normál üzem / tesztüzem (NORM / TEST)
A tesztüzem elsőbbséget élvez a észlelt mozgás esetén a világítást
többi beállítással szemben a jelen- kb. 8 mp. utánvilágítási időre be-
lét-érzékelőnél és a működőké- kapcsolja, függetlenül a környeze-
pesség valamint az érzékelési tar- ti fényerőtől (érzékeléskor a kék
tomány ellenőrzésére szolgál. LED villog). Normál üzemben az
A jelenlét-érzékelő a helyiségben egyénileg beállított potméter-
DIP 2
Félautomatika (MAN) / teljesen automata üzemmód (AUTO)
Félautomatika: (MAN)
A világítás csak automatikusan mógombbal be kell kapcsolni,
kapcsol ki. A bekapcsolás manu- és az a potméteren beállított
álisan történik, a világítást a nyo- utánvilágítási időig bekapcsolva
Teljesen automata üzemmód: (AUTO)
A világítás a környezeti fényerő leg megszakad. A beállított érté-
és jelenlét függvényében auto- kektől függetlenül a világítás a
matikusan kapcsol be és ki. A vi- nyomógomb működtetése ese-
lágítás manuálisan bármikor tén 4 órán át BEkapcsolva (2 x
kapcsolható. Ekkor a kapcsoló- megnyomva) vagy KIkapcsolva
automatika működése átmeneti- (1 x megnyomva) marad. A nyo-
DIP 3
Nyomógomb/kapcsoló
Meghatározza az érzékelő szá-
Üzemeltetés választhatóan
n
mára, hogy a bejövő jelet hogyan
nyomógombbal vagy
kell kiértékelni. Külső nyomó- kapcsolóval
gomb/kapcsoló hozzárendelése
Több nyomógomb is lehetsé-
n
segítségével a jeladó félautoma-
ges egy vezérlő bemeneten
ként üzemeltethető és manuáli-
san mindenkor felülvezérelhető.
DIP 4
ON/ON-OFF nyomógomb
Az ON-OFF állásban a világítás ON állásban a manuális kikap-
bármikor manuálisan be- és csolás már nem lehetséges.
kikapcsolható (kivétel az impul- Az utánvilágítási idő minden
zus üzemmód: nincs manuális gombnyomásra újra indul.
KIkapcsolás).
DIM
DIP 5
Állandó világítás ON/OFF
Állandó megvilágítási szintről fényt kapcsol hozzá. Ha napfény
gondoskodik. A jeladó méri a erőssége változik, a hozzáadott
napfényt és a kívánt megvilágítá- mesterséges fényt annak megfe-
si szint eléréséhez mesterséges lelően módosítja. A hozzáadott
értékek érvényesek. A jelenlét-
érzékelő a kék LED segítségével
csatlakoztatott terhelés nélkül
is beállítható.
marad. (2 x megnyomás/kapcso-
lás 4 órán át BE).
mógomb működtetésekor a 4
óra lejárta előtt az IR Quattro je-
lenlét-érzékelő normál érzékelős
üzemmódba kapcsol.
Világító nyomógombot csak
n
nullavezetékes csatlakozással
használjon
Vezetékhossz az érzékelő és a
n
kapcsoló között < 50 m
fényerő a napfény erősségén túl
a jelenléttől függően is változik.
- 144 -
Funkciók – Beállítások a potenciométer segítségével (potméterek)
COM 1 + COM 2
Potméter e
Alkonykapcsoló-beállítás
A kívánt érzékenység kb. 10 lux-tól Állítócsavar a jobboldali végállásban:
1000 lux-ig fokozatmentesen MAX nappali üzem
állítható. Állítócsavar a baloldali végállásban:
MIN éjszakai-üzem
Alkalmazási példák
Éjszakai-üzem
Folyosók, fogadótermek
Lépcsők, mozgólépcsők, mozgójárdák
Mosdók, WC-k, kapcsolótermek, étkezők
Értékesítési terület, óvodák, sportcsarnokok
Munkaterületek: irodahelyiségek, konferenciatermek,
és tárgyalók, finommechanikai szerelés, konyhák
Látás-intenzív munkaterületek:
labor, műszaki rajzolás, precíziós munkák
Nappali üzem
Megjegyzés: A felszerelés helyétől függően szükséges lehet a beállítást 1– 2 skálabeosztással korrigálni.
A fényerő-mérés az érzékelőn történik.
Potméter f
Időtartam-beállítás
Utánvilágítási idő, 1. kapcsolt A kívánt utánvilágítási idő foko-
kimenet zatmentes minimum kb. 30 mp. –
Beállítási érték 30 mp. – 30 perc max 30 perc között beállítható.
3 perc elteltével a saját fényét is
Impulzus üzemmód (kivéve DIM)
a kimenet kb. 2 mp.-re bekapcsol
Ha a szabályzót " "-ra állítja (bal-
(pl. a lépcsőházi automatához).
oldali végállás), a berendezés im-
Ezután az érzékelő kb. 8 mp.-ig
pulzus üzemmódba kapcsol, azaz
IQ-üzemmód
Jobboldali végállás: az utánvilágí- Egy tanulási algoritmus segítségé-
tási idő dinamikusan, öntanuló vel meghatározza az optimális
módon igazodik a felhasználói időciklust.
szokásokhoz.
A felszerelés helyétől függően szük-
séges lehet a beállítást 1-2 skálabe-
osztással korrigálni.
Fényerő-határérték
min
1
2
3
4
5
>=6
max
beméri. A küszöb átlépésekor az
érzékelő az utánvilágítási idő
lejártakor kikapcsol.
nem reagál a mozgásra. Az idegen
fényforrás miatti önvakítás miatt itt
csak nappali üzem lehetséges.
A legrövidebb idő 5 perc,
a leghosszabb 20 perc.
