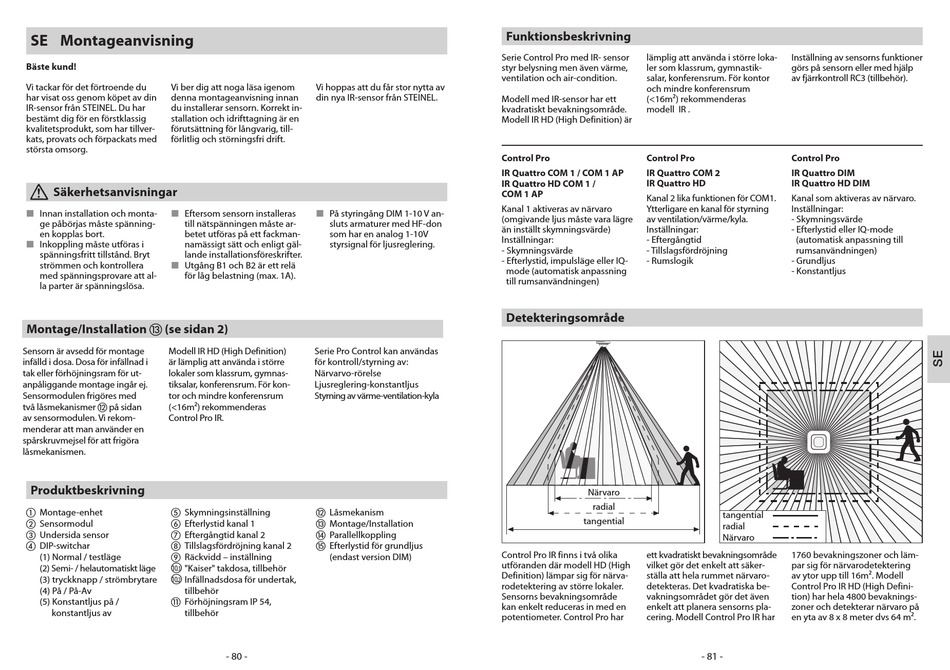

STEINEL IR Quattro COM 1 Bedienungsanleitung Seite 41

SE Montageanvisning
Bäste kund!
Vi tackar för det förtroende du Vi ber dig att noga läsa igenom
har visat oss genom köpet av din denna montageanvisning innan
IR-sensor från STEINEL. Du har du installerar sensorn. Korrekt in-
bestämt dig för en förstklassig stallation och idrifttagning är en
kvalitetsprodukt, som har tillver- förutsättning för långvarig, till-
kats, provats och förpackats med förlitlig och störningsfri drift.
största omsorg.
Säkerhetsanvisningar
L L
Innan installation och monta- Eftersom sensorn installeras
ge påbörjas måste spänning- till nätspänningen måste ar-
en kopplas bort. betet utföras på ett fackman-
L
Inkoppling måste utföras i namässigt sätt och enligt gäl-
spänningsfritt tillstånd. Bryt lande installationsföreskrifter.
L
strömmen och kontrollera Utgång B1 och B2 är ett relä
med spänningsprovare att al- för låg belastning (max. 1A).
la parter är spänningslösa.
Montage/Installation m (se sidan 2)
Sensorn är avsedd för montage Modell IR HD (High Definition)
infälld i dosa. Dosa för infällnad i är lämplig att använda i större
tak eller förhöjningsram för ut- lokaler som klassrum, gymnas-
anpåliggande montage ingår ej. tiksalar, konferensrum. För kon-
Sensormodulen frigöres med tor och mindre konferensrum
två låsmekanismer l på sidan (<16m²) rekommenderas
av sensormodulen. Vi rekom- Control Pro IR.
menderar att man använder en
spårskruvmejsel för att frigöra
låsmekanismen.
Produktbeskrivning
a Montage-enhet e Skymningsinställning
b Sensormodul f Efterlystid kanal 1
c Undersida sensor g Eftergångtid kanal 2
d DIP-switchar h Tillslagsfördröjning kanal 2
(1) Normal / testläge i Räckvidd – inställning

(2) Semi- / helautomatiskt läge "Kaiser" takdosa, tillbehör
1 0.
1
(3) tryckknapp / strömbrytare  Infällnadsdosa för undertak,
1 0.
2
(4) På / På-Av tillbehör
(5) Konstantljus på / k Förhöjningsram IP 54,
konstantljus av tillbehör
Vi hoppas att du får stor nytta av
din nya IR-sensor från STEINEL.
L
På styringång DIM 1-10 V an-
sluts armaturer med HF-don
som har en analog 1-10V
styrsignal för ljusreglering.
Serie Pro Control kan användas
för kontroll/styrning av:
Närvarvo-rörelse
Ljusreglering-konstantljus
Styrning av värme-ventilation-kyla
l Låsmekanism
m Montage/Installation
n Parallellkoppling
o Efterlystid för grundljus
(endast version DIM)
- 80 -
Funktionsbeskrivning
Serie Control Pro med IR- sensor lämplig att använda i större loka-
styr belysning men även värme, ler som klassrum, gymnastik-
ventilation och air-condition. salar, konferensrum. För kontor
och mindre konferensrum
Modell med IR-sensor har ett (<16m²) rekommenderas
kvadratiskt bevakningsområde. modell IR .
Modell IR HD (High Definition) är
Control Pro Control Pro
IR Quattro COM 1 / COM 1 AP IR Quattro COM 2
IR Quattro HD COM 1 / IR Quattro HD
COM 1 AP
Kanal 2 lika funktionen för COM1.
Kanal 1 aktiveras av närvaro Ytterligare en kanal för styrning
(omgivande ljus måste vara lägre av ventilation/värme/kyla.
än inställt skymningsvärde) Inställningar:
Inställningar: - Eftergångtid
- Skymningsvärde - Tillslagsfördröjning
- Efterlystid, impulsläge eller IQ- - Rumslogik
mode (automatisk anpassning
till rumsanvändningen)
Detekteringsområde
Närvaro
radial
tangential
Control Pro IR finns i två olika ett kvadratiskt bevakningsområde
utföranden där modell HD (High vilket gör det enkelt att säker-
Definition) lämpar sig för närva- ställa att hela rummet närvaro-
rodetektering av större lokaler. detekteras. Det kvadratiska be-
Sensorns bevakningsområde vakningsområdet gör det även
kan enkelt reduceras in med en enkelt att planera sensorns pla-
potentiometer. Control Pro har cering. Modell Control Pro IR har
Inställning av sensorns funktioner
görs på sensorn eller med hjälp
av fjärrkontroll RC3 (tillbehör).
Control Pro
IR Quattro DIM
IR Quattro HD DIM
Kanal som aktiveras av närvaro.
Inställningar:
- Skymningsvärde
- Efterlystid eller IQ-mode
(automatisk anpassning till
rumsanvändningen)
- Grundljus
- Konstantljus
tangential
radial
Närvaro
1760 bevakningszoner och läm-
par sig för närvarodetektering
av ytor upp till 16m². Modell
Control Pro IR HD (High Defini-
tion) har hela 4800 bevaknings-
zoner och detekterar närvaro på
en yta av 8 x 8 meter dvs 64 m².
