DOEPFER PLL A-196 Bedienungsanleitung

System a - 100
Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5
6
7
8

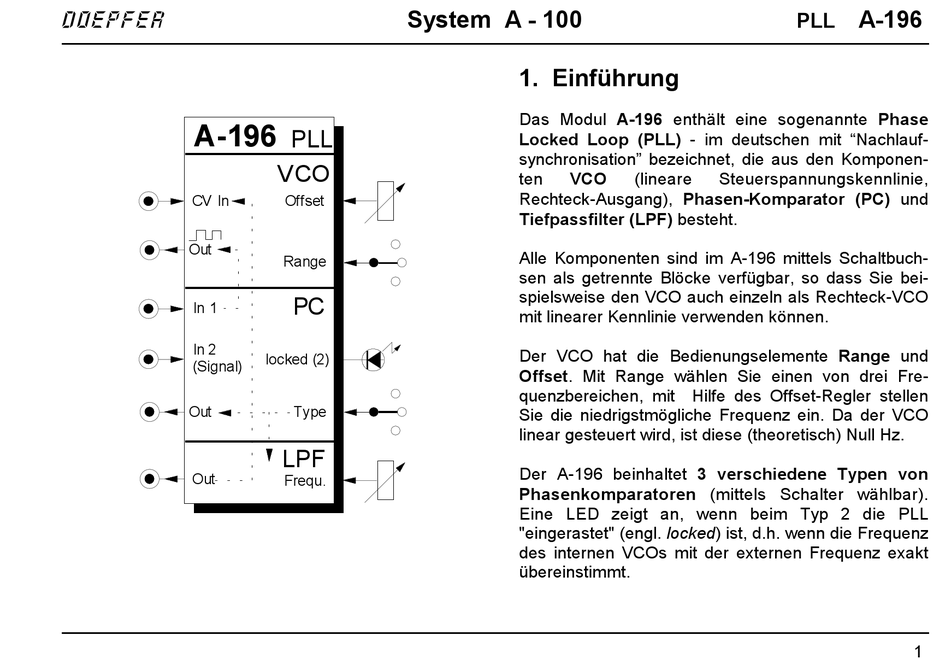

doepfer
A-196
CV In
Out
In 1
In 2
(Signal)
Out
Out
System A - 100
PLL
VCO
Offset
Range
PC
locked (2)
Type
LPF
Frequ.
1. Einführung
Das Modul A-196 enthält eine sogenannte Phase
Locked Loop (PLL) - im deutschen mit "Nachlauf-
synchronisation" bezeichnet, die aus den Komponen-
ten
VCO
(lineare
Rechteck-Ausgang), Phasen-Komparator (PC) und
Tiefpassfilter (LPF) besteht.
Alle Komponenten sind im A-196 mittels Schaltbuch-
sen als getrennte Blöcke verfügbar, so dass Sie bei-
spielsweise den VCO auch einzeln als Rechteck-VCO
mit linearer Kennlinie verwenden können.
Der VCO hat die Bedienungselemente Range und
Offset. Mit Range wählen Sie einen von drei Fre-
quenzbereichen, mit Hilfe des Offset-Regler stellen
Sie die niedrigstmögliche Frequenz ein. Da der VCO
linear gesteuert wird, ist diese (theoretisch) Null Hz.
Der A-196 beinhaltet 3 verschiedene Typen von
Phasenkomparatoren (mittels Schalter wählbar).
Eine LED zeigt an, wenn beim Typ 2 die PLL
"eingerastet" (engl. locked) ist, d.h. wenn die Frequenz
des internen VCOs mit der externen Frequenz exakt
übereinstimmt.
A-196
PLL
Steuerspannungskennlinie,
1
loading

Verwandte Anleitungen für DOEPFER PLL A-196

Inhaltszusammenfassung für DOEPFER PLL A-196

  • Seite 1 System A - 100 A-196 doepfer 1. Einführung Das Modul A-196 enthält eine sogenannte Phase A-196 Locked Loop (PLL) - im deutschen mit “Nachlauf- synchronisation” bezeichnet, die aus den Komponen- (lineare Steuerspannungskennlinie, Rechteck-Ausgang), Phasen-Komparator (PC) und CV In Offset Tiefpassfilter (LPF) besteht.
  • Seite 2 A-196 System A - 100 doepfer 2. Funktionsprinzip niedriger als die Frequenz des externen Signals bzw. des internen VCOs sein. Andernfalls "tanzt" die Fre- quenz des internen VCOs ständig um die Frequenz Die drei PLL-Einheiten VCO, PC und LPF bilden ein des externen Signals herum (“Frequenz-Jitter”).
  • Seite 3 System A - 100 A-196 doepfer Abb. 1: Blockschaltbild des A-196...
  • Seite 4 A-196 System A - 100 doepfer 3. Übersicht Bedienkomponenten: 1 Range : Wahlschalter für Frequenzbereich 2 Offs. : Regler für Frequenz-Offset 3 Type : Wahlschalter für Typ des Phasen- komparators 4 LED : Anzeige des “Einrastens” der PLL beim Phasenkomparator-Typ 2 5 Frequ.:...
  • Seite 5 System A - 100 A-196 doepfer 4. Bedienelemente Jeder der drei Komparatortypen hat seine speziellen Vor- und Nachteile. So “rastet” beispielsweise der PC mit Exor-Gatter (Typ 1) auch bei Harmonischen der 1 Range • 2 Offs. Frequenzen (d.h. Frequenzvielfachen) ein, was jedoch für musikalische Anwendungen nicht unbedingt ein...

  • Seite 6: Ein- / Ausgänge

    A-196 System A - 100 doepfer 5. Ein- / Ausgänge $ In 2 (Signal In) An diesem 2. Eingang des Phasenkomparators führen ! CV In Sie das externe Eingangs-Signal für die PLL zu. Diese Schaltbuchse ist der Steuerspannungseingang % Out für den VCO.

  • Seite 7: Anwendungsbeispiele

    System A - 100 A-196 doepfer 6. Anwendungsbeispiele A-196 A-163 Frequenz-Vervielfachung VDIV CV In Eine sehr wichtige Anwendung der PLL ist die Manual Frequenz-Vervielfachung. In 1 In 2 Hierzu wird der Ausgang des internen VCOs einem Frequenzteiler (z.B. A-163, A-160, A-161) zugeführt und dessen Ausgang mit dem Eingang §...
  • Seite 8 Bereiche können Sie gezielt einsetzen ("Frequenz- Clipping"). Die 3 Phasenkomparatoren verhalten sich bei dem gleichen Patch meist sehr unterschiedlich, so dass hier sich ein weiteres Feld für Klangexperimente ergibt. Weitere Anwendungen und Klangbeispiele finden Sie auf der Doepfer-Homepage www.doepfer.de auf der Infoseite des A-196.
