MONTAGE
GWR-Doppelstabsonde (7MB) / GWR-Doppelseilsonde (7M5 - 7M7)
Kürzen der Sondenlänge
7MB-Sonden sind vor Ort problemlos kürzbar. Achten Sie darauf, dass für eine korrekte Ausrichtung der Bodenabstandhalter
wieder angebracht wird und die Einstellungen für Sondenlänge bzw. 4-20 mA im Menü angepasst werden.
Doppelseilsonden können mit dem nachfolgenden Verfahren vor Ort problemlos gekürzt werden. Achten Sie darauf, dass die
Einstellungen für Sondenlänge bzw. 4-20 mA im Menü angepasst werden.
7M7/7M5-Sonde vor Ort kürzbar.

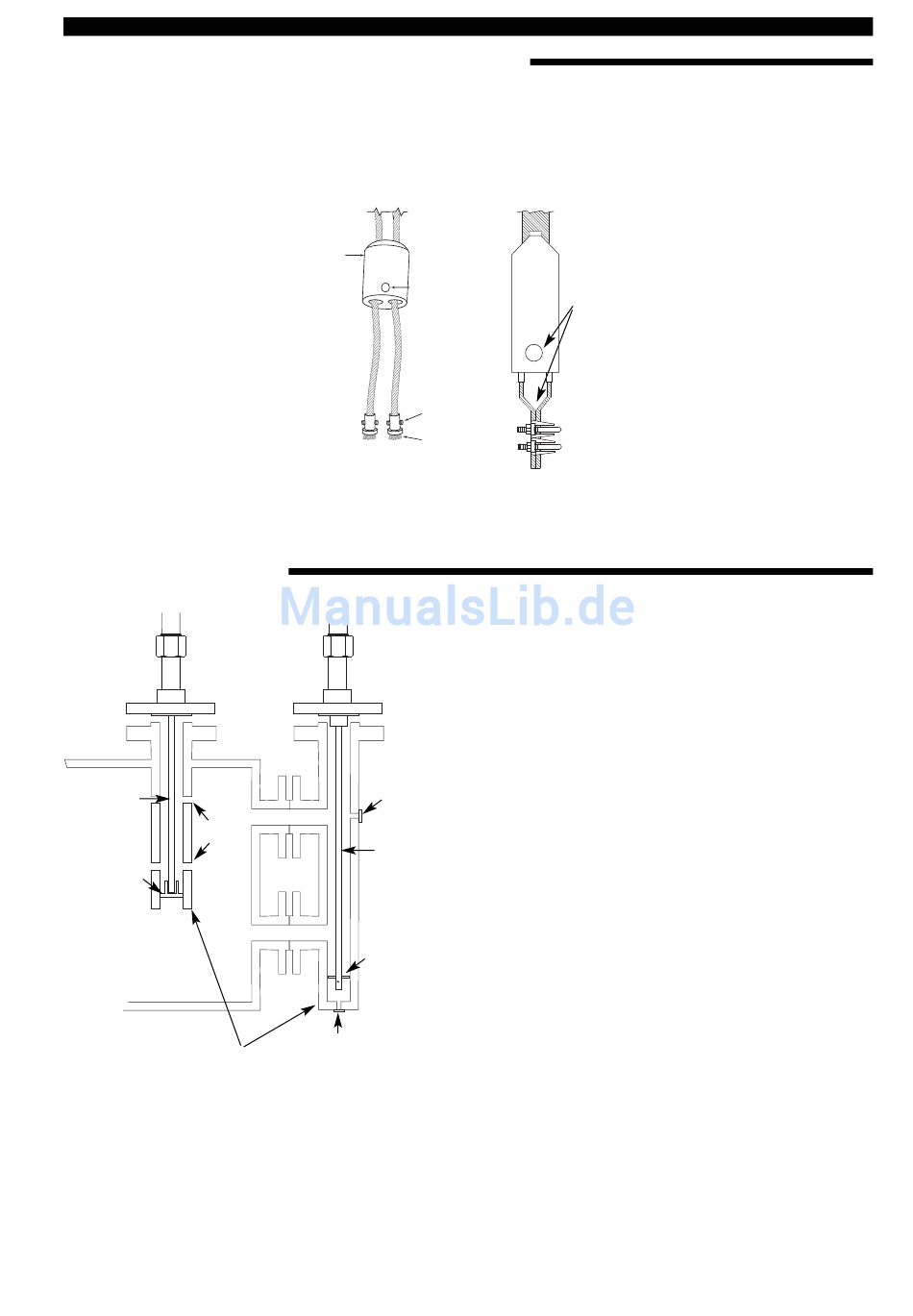

a. Anker/Abspanngewicht (1) über beiden
Schraubnippeln (2) hochziehen.
b. Die beiden Sicherungsschrauben Nr.
10-32 (3) an beiden Schraubnippeln
mit einem 2,5-mm-Inbusschlüssel
lösen und die Schraubnippel von der
Sonde ziehen.
c. Das TFE-Abspanngewicht von der
Sonde ziehen.
d. Kabel (4) auf die erforderliche Länge
kürzen.
e. Rippe zwischen den beiden Kabeln um
90 mm kürzen.
f. Beide Kabel um 16 mm abisolieren.
g. TFE-Abspanngewicht wieder auf die
Sonde schieben.
h. Neue Sondenlänge (cm) im
Messumformer eingeben (siehe Seite
12, Punkt 9).
GWR-Bezugsgefäßsonde (7MG)
Für Bezugsgefäß/
Tauchrohr:
2": Stabsonde Ø
13 mm
Entlüftungs -
öffnungen
Bodenabstandhalter
Bezugsgefäß/Tragrahmenbehälter
oder Tauchrohr, von Anwender oder
Magnetrol bereitgestellt.
Überfüllsicherung
Alle 7MG GWR-Sonden sind überfüllsicher. Überfüllsicher
bedeutet, dass die Impedanzanpassung des Wellenleiters
(Sonde) von der Elektronik bis zum Boden der GWR-Sonde
ausgerichtet wird. Dies ermöglicht dem Eclipse 705 die
Messung bis zum Prozessflansch, ohne Totzonen an der
Spitze der GWR-Sonde.
1
13 mm Ø
3
4
2
Entlüftung
Für Bezugsgefäß/Tauchrohr:
3": Rohrleitung Ø 19 mm
4": Rohrleitung Ø 25 mm
Metallische (oder leitende) Störobjekte in Behältern
Metallische Störobjekte haben keinen Einfluss auf die
Messleistung von GWR-Bezugsgefäßsonden.
Bodenabstandhalter
Tauchrohre/Bezugsgefäße
Die GWR-Bezugsgefäßsonde ist eine GWR-Stabsonde, die
in einem vorhandenen oder neuen Bezugsgefäß,
Tragrahmenbehälter oder genormten Tauchrohr eingesetzt
Ablass
wird, um dieselbe Signalweiterleitung wie eine GWR-
Koaxialsonde zu erzeugen. GWR-Bezugsgefäßsonden sind
für Rohrgrößen mit einem Durchmesser von 2", 3" oder 4"
geeignet. Sie verfügen über eine Vorrichtung zur
Impedanzanpassung, die genauso fungiert wie die charak-
teristische Impedanz einer GWR-Standard-Koaxialsonde.
Kürzen der Sondenlänge
GWR-Bezugsgefäßsonden können vor Ort problemlos
gekürzt
Bodenabstandhalter wieder angebracht und die neue
Sondenlänge im Menü des Messumformers angepasst
wird.
Hinweis:
Die
Sonde
Behälterboden über die Schlaufe oder die
13-mm-Bohrungen im TFE-Anker auch
abgespannt werden.
7M7-GWR-Sonden: Die Kabelspannung
sollte dabei 89 N nicht überschreiten.
7M5-GWR-Sonden: Die Zugkraft sollte
dabei 1360 kg nicht überschreiten.
werden.
Achten
Sie
kann
im
darauf,
dass
der
5
