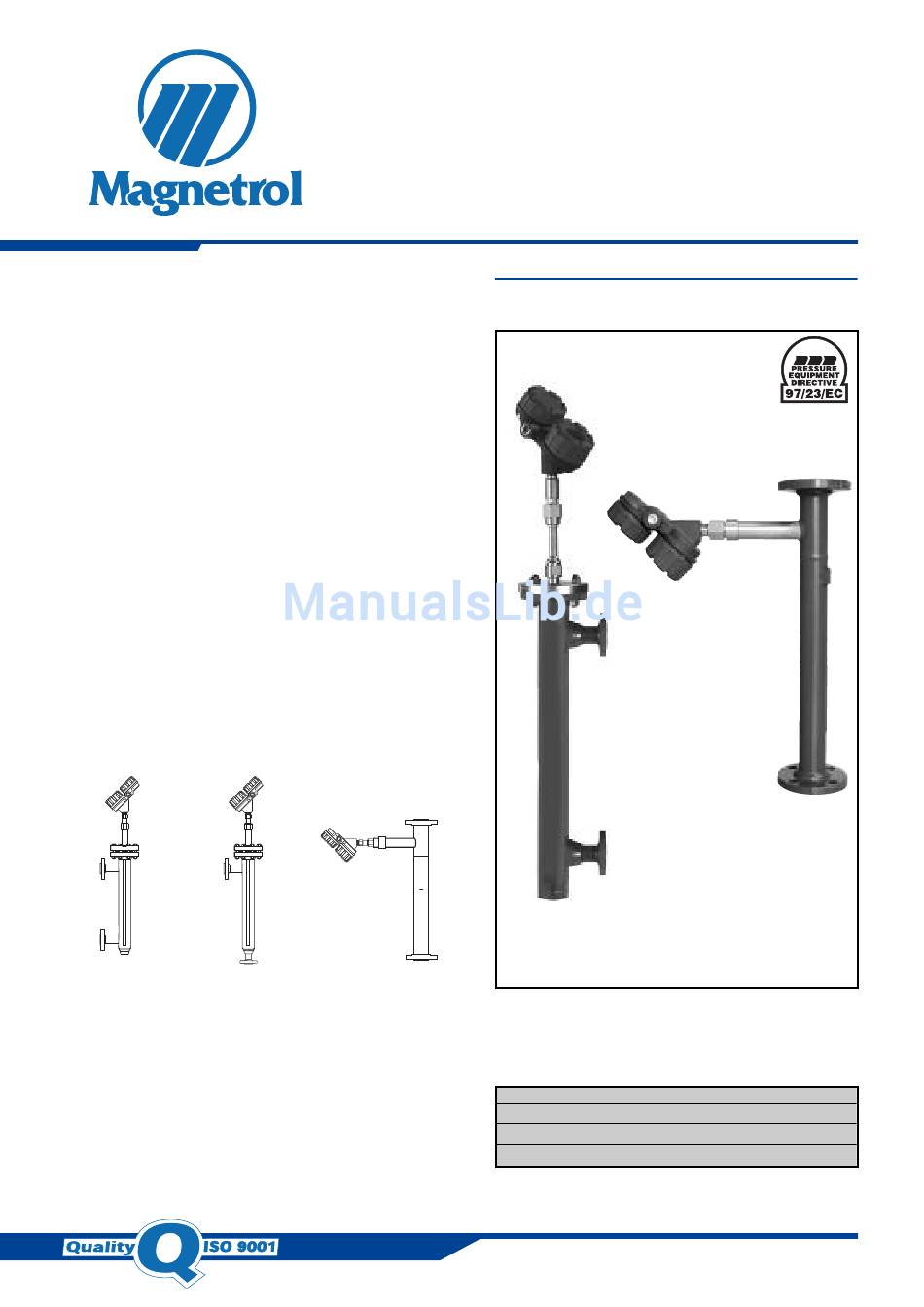

B E S C H R E I B U N G
Der Eclipse 705 ist ideal geeignet für den Betrieb in jeder Art von
extermen Bezugsgefäß ≥ 2" (DN 50). Diese Technische Infor-
mation liefert eine Anleitung zum problemlosen Ersatz von Ver-
drängermessumformern durch geführtes Radar mit und ohne
Bezugsgefäß.
Bestellinformationen zum Eclipse-Messumformer und zur GWR-
Sonde finden Sie in: Eclipse 705, Technische Information
GE 57-101.
E I G E N S C H A F T E N U N D M E R K M A L E
• Bezugsgefäße aus Kohlenstoff- oder Edelstahl mit 2" (DN 50)
oder 3" (DN 80) (andere Werkstoffe auf Anfrage).
• Externes Bezugsgefäß mit Flansch oder Dichtung.
• Messbereich bis 5,7 m.
• Nenndruck bis 345 bar.
• Genormte Konstruktion gemäß NACE.
• Eclipse ist unbeeinflusst von sich ändernden Medienvaria-
blen wie etwa Dichte, Druck, Epsilon, pH-Wert, Viskosität
usw.
• Leichte und kostengünstige Aufrüstung mit minimalen Ände-
rungen an den vorhandenen Installationen.
K O N F I G U R A T I O N E N
3 verschiedene Ausführungen von Prozessanschlüssen
können angeboten werden:
Seitlich/seitlich
Seitlich/unten
Für Anschluss von oben/unten siehe Bestellangaben in
Technischer Information 57-101.
Das Bauteil 7EK Sonde/Bezugsgefäß ist ein getrenntes
Bauteil mit einer Bestellnummer.
O B E N / U N T E N
• Installationsmaße gemäß Kundenanforderungen
• Konstruktion gemäß Normen
• Spezielle Prozessanschlüsse
• Ausführungen für extreme Temperaturen
• Spezielle Oberflächenbehandlung und -lackierung
BEZUGSGEFÄßE
für Eclipse-
Füllstandmessumformer
Langjährige Erfahrungen im Bau von
Bezugsgefäßen...
Bezugsgefäß
seitlich/seitlich
Oben/unten
K O N S T R U K T I O N S N O R M E N
Richtlinie 97/23/EG (Richtlinie über Druckausrüstungen)
NACE MR -01-75
ASME - ANSI B31.3
IBR (Indian Boiler Regulations)
Œ
Weitere Details auf Anfrage
Weltweit Lösungen für Füllstand und Durchfluss
7EK-Sonde
siehe Technische
Informationen 57-101
Œ
Œ
Œ
