MONTAGE
ACHTUNG:
Um Beschädigungen während des Transports zu vermeiden, werden die großen Koaxialsonden Eclipse
Transportschrauben verschickt, die die Innenantenne sichern. Diese drei Schrauben müssen vor der Installation entfernt wer-
den. Sie befinden sich neben dem Prozessanschluss. Ein spezieller Aufkleber weist nochmals darauf hin, dass die Schrauben
entfernt werden müssen.
Um Eindringen von Feuchtigkeit und Schmutz zu verhindern sollten die Gehäusedeckel immer fest verschlossen bleiben. Bitte
achten Sie ebenfalls auf fest sitzende Blindstopfen und oder Kabelverschraubungen.
Das Gerät ist werkseitig vorkalibriert, sofern Prozessdaten vorlagen. Elektronik und Sonde sollten daher immer identische
Seriennummern aufweisen.
Bitte achten Sie darauf das die Seriennummern der Elektronik sowie der Sonde identisch sind.
GWR-Koaxialsonden
(7MD - 7MR - 7MS - 7MT)
min. 25 mm vom
Behälterboden
Dem Anwender wird empfohlen, pro 3 m Länge
einen Träger anzubringen. (Erforderlich für
Installationen gemäß WHG § 19.)
Überfüllsicher und überfüllgeschützt
Die Eclipse-GWR-Koaxialsonden der Modelle 7MD/7ML,
7MR/7MM und 7MT/7MN sind als überfüllsicher und über-
füllgeschützt zertifiziert.
Überfüllsicher bedeutet, dass das Gerät bis zum
Prozessanschluss messen kann.
Überfüllgeschützt (gemäß WHG oder VLAREM) bedeu-
tet, dass das Gerät für zuverlässigen Betrieb zertifiziert ist,
wenn der Messumformer als Überfüllungsalarm eingesetzt
wird. Voraussetzung ist jedoch, dass die Installation so
angelegt ist, dass eine Überfüllung des Behälters bzw. des
Bezugsgefäßes nicht möglich ist.
Das Modell Eclipse 7MQ/7MS ist an der Oberseite mit einer
Übergangszone ausgestattet (Zone, in der das Gerät nicht
genau misst). Der maximale Füllstand darf nicht höher sein
als 25 bis 200 mm (je nach Epsilonwert – siehe
Sondenspezifikationen) unterhalb des Prozessanschlusses.
Unter Umständen ist ein zusätzlicher Stutzen bzw. ein
zusätzliches Stutzen-Distanzstück dienlich.
Hinweis: Bei Einsatz der Sonde 7MQ oder 7MS müssen
Messumformer und Sonde als passender Satz installiert
werden.

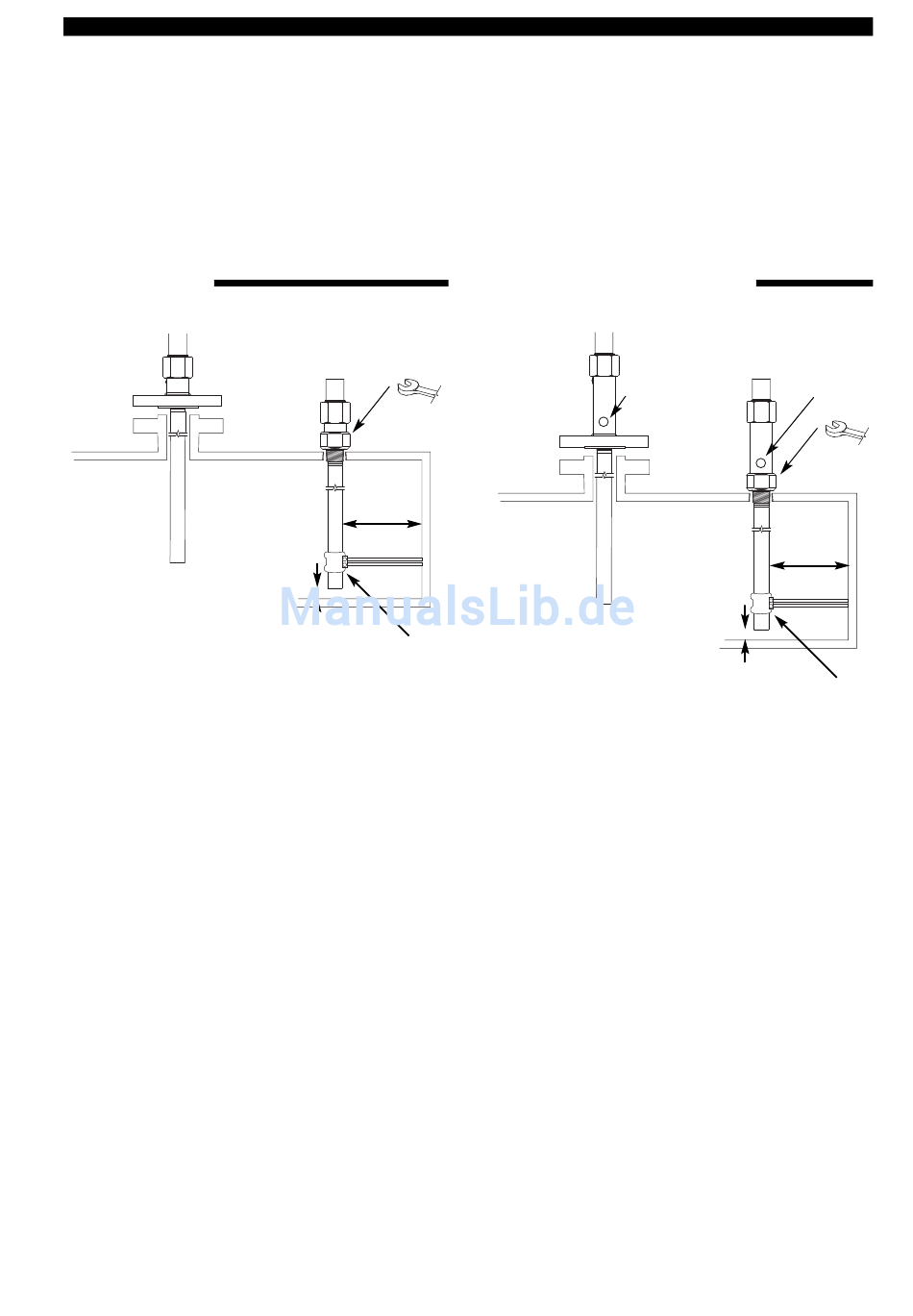

GWR-Koaxialsonden: Spülanschluss
(7ML - 7MM - 7MN)
Größe: 38 mm
oder einstell-
barer
Schlüssel
Unwichtig
Hinweis: Der Spülanschluss ermöglicht das Spülen der
Innenseite der Koaxialsonde, ohne dass sie auseinander-
genommen werden muss. Stellen Sie nochmals sicher,
dass eine geeignete Reinigungsflüssigkeit bzw. ein geeig-
netes Gas verwendet wird, um unerwünschte chemische
Reaktionen zu vermeiden.
Metallische (oder leitende) Störobjekte in Behältern
Metallische Störobjekte haben keinen Einfluss auf die
Messleistung von GWR-Koaxialsonden.
Turbulenzen
Dem Anwender wird empfohlen, pro 3 m Länge
Montageträger anzubringen; sie haben keinen Einfluss auf
die Messleistung von GWR-Koaxialsonden.
Tauchrohre/Bezugsgefäße
GWR-Koaxialsonden eignen sich ideal für den Einsatz in
Tauchrohren oder Bezugsgefäßen. Dabei muss kein
Mindestfreiraum berücksichtigt werden.
Kürzen der Sondenlänge
GWR-Koaxialsonden können vor Ort ganz einfach gekürzt
werden, wenn das entsprechende Verfahren genau einge-
halten wird. Dieses Verfahren kann ab Werk getrennt erfragt
werden.
7MD/7ML mit drei
®
1/4" NPT-
Spülanschluss
mit Stopfen
Unwichtig
min. 25 mm vom
Behälterboden
Dem Anwender wird empfohlen, pro 3 m Länge
einen Träger anzubringen. (Erforderlich für
Installationen gemäß WHG § 19.)
1/4" NPT-
Spülanschluss
mit Stopfen
Größe: 38 mm
oder
einstellbarer
Schlüssel
