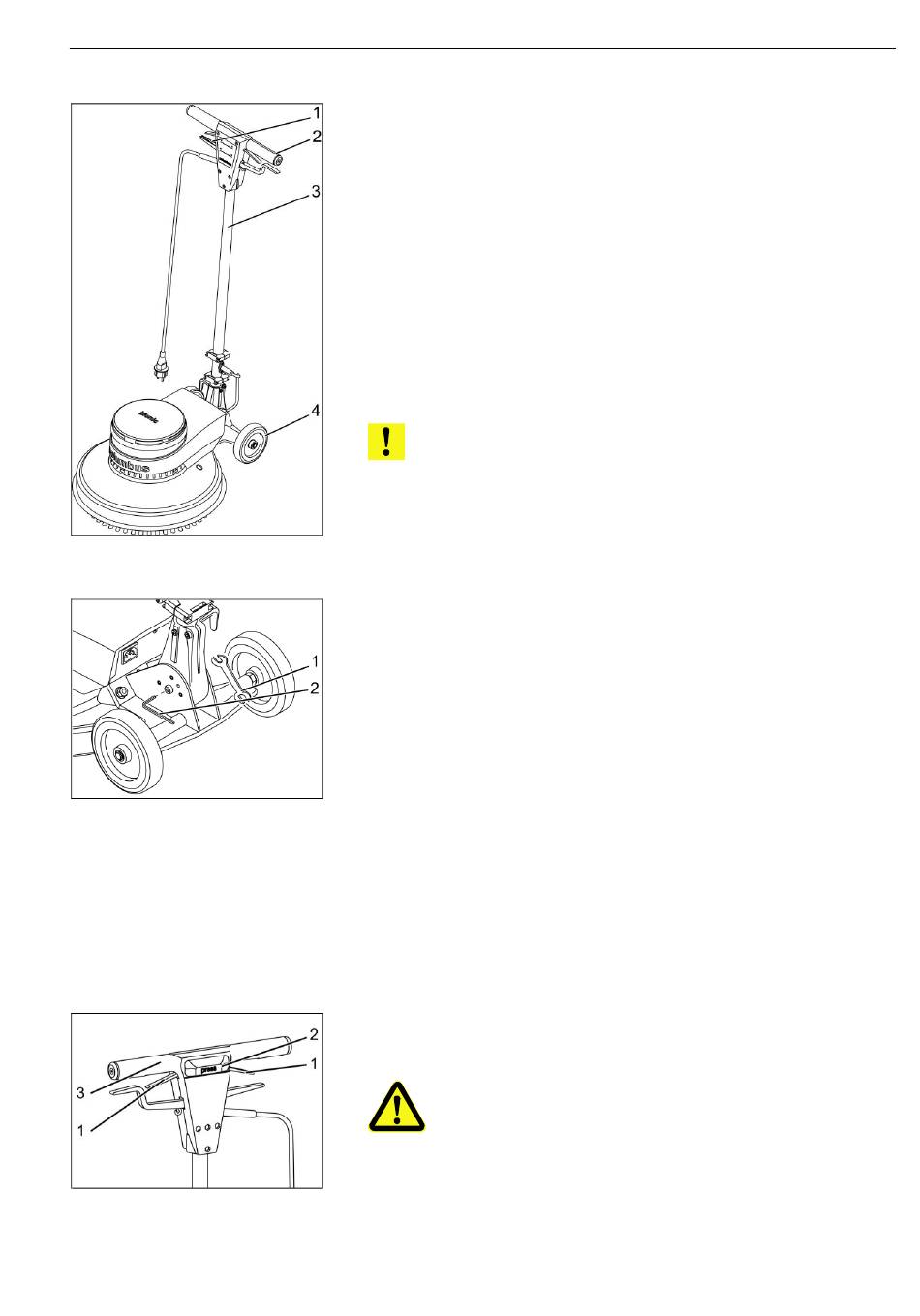

7.1.3 Führungsstange einstellen / Gerät bewegen
Abb. 13: Führungsstange einstellen
7.1.4 Drehgelenk einstellen
Abb. 14: Drehgelenk einstellen
7.2 Bedienung während der Reinigungsarbeiten
7.2.1 Ein- und Ausschalten
Abb. 15: Ein- und Ausschalten
Führungsstange einstellen
1.
Stellhebel (1) ziehen und ihn gezogen halten.
2.
Führungsstange (3) schwenken, um den Führungsgriff (2) in eine
körpergerechte Arbeitsposition zu bringen.
3.
Stellhebel loslassen.
Gerät von Ort zu Ort bewegen
1.
Führungsstange (3) senkrecht stellen, indem sie ganz nach vorne
geschwenkt wird.
2.
Gerät am Führungsgriff (2) nach hinten kippen.
3.
Gerät nun langsam und vorsichtig am Führungsgriff (2) zum Zielort
schieben.
ACHTUNG!
Zum ggf. notwendigen Tragen des Geräts werden immer zwei
Personen benötigt.
Bei Bedarf kann die Leichtgängigkeit des Drehgelenks der Führungsstange
eingestellt werden. Hierzu folgendermaßen vorgehen:
1.
Zunächst die Kontermutter am Ende der Einstellschraube mit einem
Gabel- oder Ringschlüssel SW 13 (1) lösen.
2.
Die Leichtgängigkeit des Drehgelenks mit einem Innensechskant-
Schlüssel der Größe 5 (2) anpassen:
–
Innensechskant-Schlüssel gegen den Uhrzeigersinn drehen,
wenn die Einstellstange zu schwergängig ist.
–
Innensechskant-Schlüssel im Uhrzeigersinn drehen, wenn die
Einstellstange zu leichtgängig ist.
3.
Kontermutter wieder fest ziehen.
Einschalten
1.
Führungsstange einstellen (siehe oben).
WARNUNG! Verletzungsgefahr!
Maschine nie mit senkrecht gestellter Führungsstange
einschalten! Es müssen ansonsten sehr hohe Haltekräfte
aufgewendet werden.
bionic
Bedienung
17
