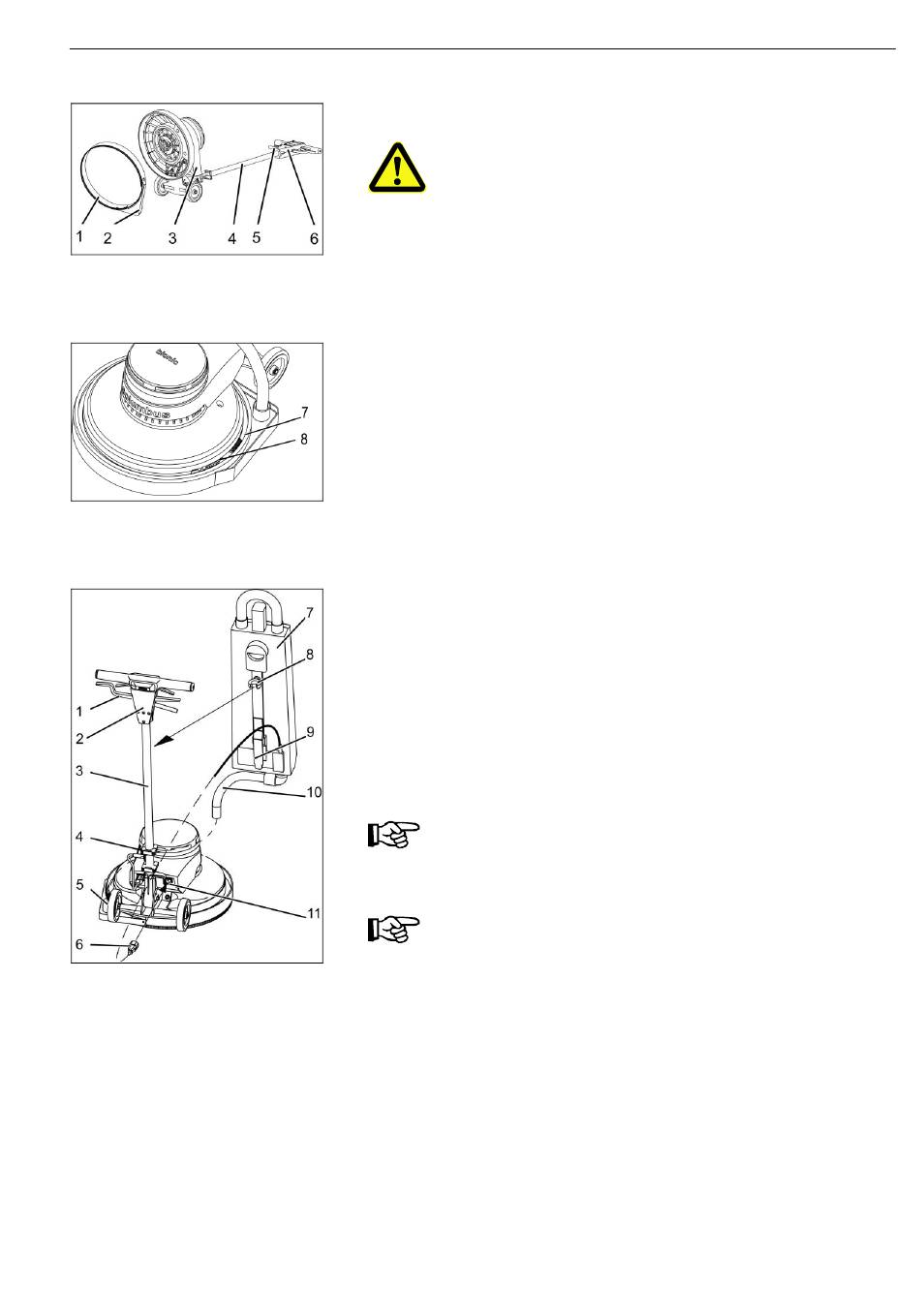

6.3.3 Saugring/Saugbehälter montieren (Option)
Abb. 10: Sauggerät montieren
Abb. 11: Absaugring montieren
Abb. 12: Saugbehälter montieren
Saugring montieren
Verletzungsgefahr durch rotierende Teile!
Vor dem Einsetzen/Entnehmen des Reinigungswerkzeugs
Netzstecker ziehen!
Schutzhandschuhe tragen!
1.
Führungsstange senkrecht stellen. Dazu den Stellhebel (5) ziehen und
die Führungsstange (4) nach vorne schwenken. Danach den Stellhebel
wieder loslassen.
2.
Maschine nach hinten kippen, so dass das Schaltergehäuse (6) auf dem
Boden liegt.
3.
Absaugring (1) auf den Maschinenkörper (3) aufsetzen. Die Borsten
zeigen dabei von der Maschine weg. Der Schlauchbandverschluss (8)
muss in Fahrtrichtung nach links zeigen.
4.
Schlauchbandverschluss (8) schließen.
5.
Absaugbalg (7) zwischen Absaugring (1) und Maschinenkörper (3)
stülpen.
Saugbehälter montieren
1.
Lasche (9) des Saugbehälters in die obere Steckvorrichtung (4) der
Führungsstange (3) schieben.
2.
Oberen Teil des Tanks fest gegen die Führungsstange drücken, bis die
Schnappverbindung (8) einrastet.
3.
Stecker (6) in die Steckdose (11) auf der rechten Seite des Gerätes
stecken.
4.
Saugschlauch (10) auf die Anschlussöffnung des Absaugringes (5)
stecken.
HINWEIS!
Nach Einschalten der Einscheibenmaschine startet das Sauggerät
automatisch nach etwa ein bis zwei Sekunden.
HINWEIS!
Weitere Informationen zum Sauggerät (z.B. zum
Papierbeutelwechsel) sind in der zugehörigen Bedienungsanleitung
zu finden.
