bionic
Zusammenbau

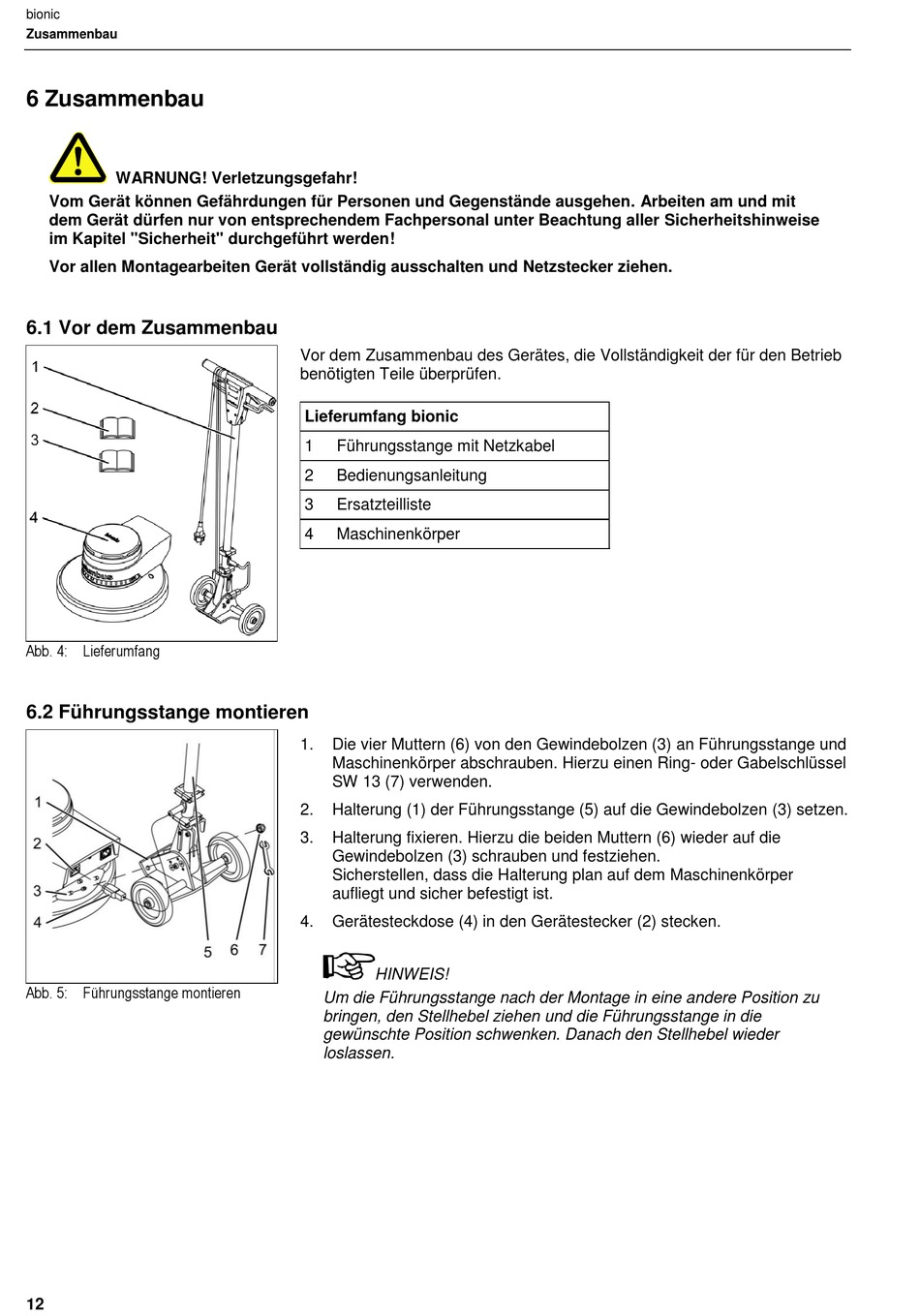

6 Zusammenbau
WARNUNG! Verletzungsgefahr!
Vom Gerät können Gefährdungen für Personen und Gegenstände ausgehen. Arbeiten am und mit
dem Gerät dürfen nur von entsprechendem Fachpersonal unter Beachtung aller Sicherheitshinweise
im Kapitel "Sicherheit" durchgeführt werden!
Vor allen Montagearbeiten Gerät vollständig ausschalten und Netzstecker ziehen.
6.1 Vor dem Zusammenbau
Abb. 4: Lieferumfang
6.2 Führungsstange montieren
Abb. 5: Führungsstange montieren
12
Vor dem Zusammenbau des Gerätes, die Vollständigkeit der für den Betrieb
benötigten Teile überprüfen.
Lieferumfang bionic
1
Führungsstange mit Netzkabel
2
Bedienungsanleitung
3
Ersatzteilliste
4
Maschinenkörper
1.
Die vier Muttern (6) von den Gewindebolzen (3) an Führungsstange und
Maschinenkörper abschrauben. Hierzu einen Ring- oder Gabelschlüssel
SW 13 (7) verwenden.
2.
Halterung (1) der Führungsstange (5) auf die Gewindebolzen (3) setzen.
3. Halterung fixieren. Hierzu die beiden Muttern (6) wieder auf die
Gewindebolzen (3) schrauben und festziehen.
Sicherstellen, dass die Halterung plan auf dem Maschinenkörper
aufliegt und sicher befestigt ist.
4.
Gerätesteckdose (4) in den Gerätestecker (2) stecken.
HINWEIS!
Um die Führungsstange nach der Montage in eine andere Position zu
bringen, den Stellhebel ziehen und die Führungsstange in die
gewünschte Position schwenken. Danach den Stellhebel wieder
loslassen.
