A-121
VCF 2
2. VCF 2 - Übersicht
Notch
High
Band
Low
2
System A - 100
A-121 VCF 2
MULTIMODE FILTER
Audio In
Audio
Level
0
10
FCV 1
Freq.
10
0
FCV 2
FCV 2
10
0
QCV 1
Res.
0
10
QCV 2
QCV 2
0
10

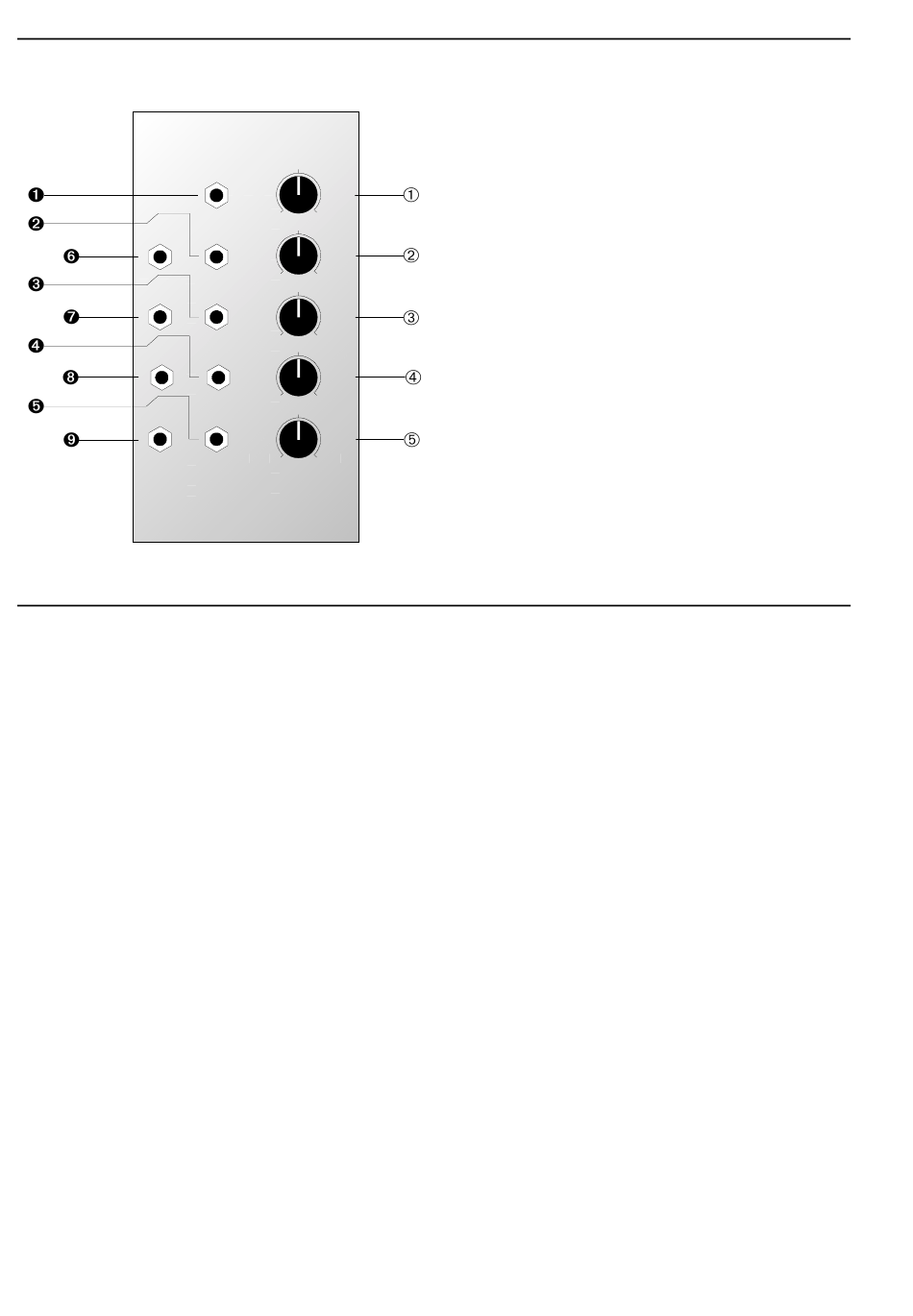

Bedienkomponenten:
1 Audio Level : Abschwächer für Eingangssignal
2 Freq. :
Regler für Cut-Off-Frequenz
3 FCV 2 :
Abschwächer für Steuerspannung am
Eingang §
4 Res. :
Regler für Filterresonanz
5 QCV 2 :
Abschwächer für Steuerspannung am
Eingang %
Ein- / Ausgänge:
! Audio In :
Filtereingang
" FCV 1 :
CV-Eingang für Cut-Off-Frequenz
§ FCV 2 :
dto., Pegel regelbar mit 3
$ QCV 1 :
CV-Eingang für Resonanz
% QCV 2 :
dto., Pegel regelbar mit 5
& Low :
Ausgang des Low-Pass-Filters
/ Band :
Ausgang des Band-Pass-Filters
( High :
Ausgang des High-Pass-Filters
) Notch :
Ausgang des Notch-Filters
doepfer
