doepfer
A-150
DUAL VCS
CV
I/O 1
I/O 2
O/I
CV
I/O 1
I/O 2
O/I
System A - 100

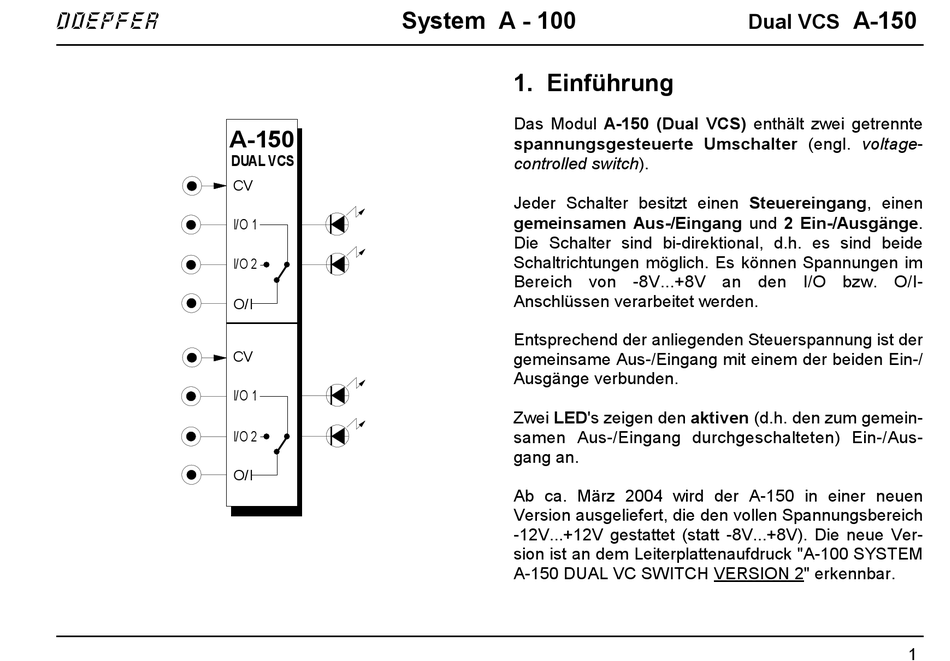

1. Einführung
Das Modul A-150 (Dual VCS) enthält zwei getrennte
spannungsgesteuerte Umschalter (engl. voltage-
controlled switch).
Jeder Schalter besitzt einen Steuereingang, einen
gemeinsamen Aus-/Eingang und 2 Ein-/Ausgänge.
Die Schalter sind bi-direktional, d.h. es sind beide
Schaltrichtungen möglich. Es können Spannungen im
Bereich von -8V...+8V an den I/O bzw. O/I-
Anschlüssen verarbeitet werden.
Entsprechend der anliegenden Steuerspannung ist der
gemeinsame Aus-/Eingang mit einem der beiden Ein-/
Ausgänge verbunden.
Zwei LED's zeigen den aktiven (d.h. den zum gemein-
samen Aus-/Eingang durchgeschalteten) Ein-/Aus-
gang an.
Ab ca. März 2004 wird der A-150 in einer neuen
Version ausgeliefert, die den vollen Spannungsbereich
-12V...+12V gestattet (statt -8V...+8V). Die neue Ver-
sion ist an dem Leiterplattenaufdruck "A-100 SYSTEM
A-150 DUAL VC SWITCH VERSION 2 " erkennbar.
A-150
Dual VCS
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DOEPFER Dual VCS A-150
Inhaltszusammenfassung für DOEPFER Dual VCS A-150
- Seite 1 System A - 100 A-150 doepfer Dual VCS 1. Einführung Das Modul A-150 (Dual VCS) enthält zwei getrennte A-150 spannungsgesteuerte Umschalter (engl. voltage- DUAL VCS controlled switch). Jeder Schalter besitzt einen Steuereingang, einen gemeinsamen Aus-/Eingang und 2 Ein-/Ausgänge. I/O 1 Die Schalter sind bi-direktional, d.h.
-
Seite 2: Dual Vcs - Übersicht
A-150 System A - 100 doepfer Dual VCS 2. Dual VCS - Übersicht Bedienkomponenten: 1 LED: Kontrollanzeige für Ein-/Ausgang " A-150 2 LED: Kontrollanzeige für Ein-/Ausgang § DUAL VCS Ein- / Ausgänge: ➀ ! CV Eingang für digitale Steuerspannung I/O 1 "... -
Seite 3: Ein- / Ausgänge
System A - 100 A-150 doepfer Dual VCS 3. Bedienkomponenten 1 LED ... 2 LED Die LED's 1 und 2 dienen zur Kontrollanzeige dafür, ~ 3.6 V welcher der beiden Ein-/Ausgänge " und § momentan mit dem gemeinsamen Aus-/Eingang $ verbunden ist. -
Seite 4: Anwendungsbeispiele
Gate-Signalen 0/12V erforderlich). Details zu Controller zugeordnet ist, so daß "per Knopfdruck" dieser Modifikation finden Sie auf unserer Ho- zwischen den Filtern umgeschaltet werden kann. mepage www.doepfer.de bei den FAQ (auf die Schaltfläche FAQ am linken Rand klicken und dann im Bereich A-100). A-150 Eine andere Möglichkeit, Signale ausserhalb... - Seite 5 System A - 100 A-150 doepfer Dual VCS Beim Beispiel in Abb. 3 wird mit dem A-150 zwischen Umschalten von Signalen mit Schaltfre- zwei Modulationsquellen für die Frequenz eines Filters quenzen im Audio-Bereich umgeschaltet. Entsprechend der Schaltspannung CV In Abb. 4 wird der A-150 eingesetzt, um die Ausgangs- (z.B.
- Seite 6 A-150 System A - 100 doepfer Dual VCS...
