AutoCross-Laser 2 XP / AutoCross-Laser 2 XPG
Laser
635 nm
Laser
510-635 nm
02
DE
10
GB
18
NL
DK
26
FR
34
ES
42
50
IT
58
PL
66
FI
PT
74
SE
82
NO
90
98
TR
106
RU
114
UA
CZ
122
EE
130
LV
138
S
146
LT
154
RO
162
BG
170
GR
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LaserLiner AutoCross-Laser 2 XP

Inhaltszusammenfassung für LaserLiner AutoCross-Laser 2 XP

  • Seite 1 AutoCross-Laser 2 XP / AutoCross-Laser 2 XPG Laser Laser 635 nm 510-635 nm...

  • Seite 2: Allgemeine Sicherheitshinweise

    Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent- haltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Funktion / Verwendung Kreuzlinien- und 5-Punkt-Laser zum vertikalen und horizontalen Ausrichten –...

  • Seite 3: Besondere Produkteigenschaften

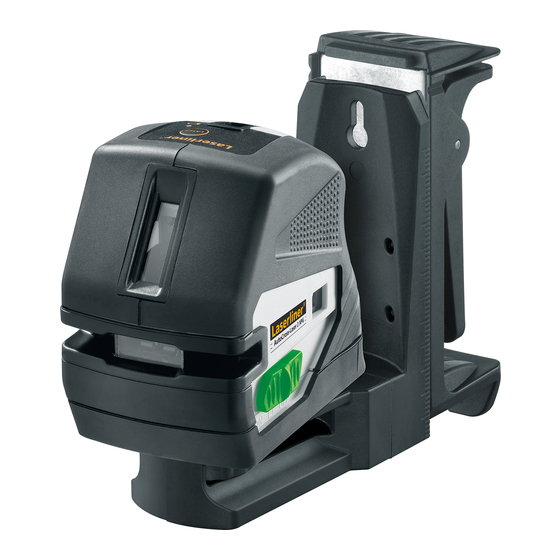

    AutoCross-Laser 2 XP / AutoCross-Laser 2 XPG Zum Transport immer alle Laser ausschalten und Pendel arretieren, AN/AUS-Schalter auf “OFF” stellen! Besondere Produkteigenschaften Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.
  • Seite 4 Anzahl und Anordnung der Laser Kreuzlinien-Laser 5-Punkt-Laser H = horizontale Laser V = vertikale Laser S = Neigungsfunktion 1H 1V Laseraustrittsfenster Handempfängermodus (nur XP) Batteriefach (Unterseite) LED Handempfängermodus (nur XP) AN- / AUS-Schiebeschalter Transportsicherung Wahltaste Laserlinien 1/4”-Stativgewinde LED Betriebsanzeige (Unterseite)

  • Seite 5: Einlegen Der Batterien

    AutoCross-Laser 2 XP / AutoCross-Laser 2 XPG Einlegen der Batterien – Batteriefach (2) öffnen und Batterien gemäß den Installationssymbolen ein- legen. Dabei auf korrekte Polarität achten. + – Horizontal und vertikal Nivellieren Die Transportsicherung lösen, AN/AUS-Schalter auf “ON” stellen. Das Laser- kreuz und die Laserpunkte erscheinen.
  • Seite 6 Neigungsmodus Die Transportsicherung nicht lösen, AN/AUS-Schalter auf die mittlere Stellung schieben und die Laser mit der Wahltaste auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

  • Seite 7: Kalibrierungsüberprüfung Vorbereiten

    AutoCross-Laser 2 XP / AutoCross-Laser 2 XPG Kalibrierungsüberprüfung vorbereiten: Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die Transportsicherung lösen (Laserkreuz an).

  • Seite 8: Überprüfung Der Vertikalen Linie

    Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt inner- halb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ±...

  • Seite 9: Eu-Bestimmungen Und Entsorgung

    AutoCross-Laser 2 XP / AutoCross-Laser 2 XPG EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden.
  • Seite 138 < 1 mW · 635 nm < 1 mW · 510-635 nm EN 60825-1:2007-10 EN 60825-1:2007-10...
  • Seite 139 AutoCross-Laser 2 XP / AutoCross-Laser 2 XPG...
  • Seite 140 1H 1V (tikai XP)
  • Seite 142 LASER LASER LASER LASER LASER LASER Versija XP: Versija XPG:...
  • Seite 143 AutoCross-Laser 2 XP / AutoCross-Laser 2 XPG pa vidu starp 2 A2 un A3 ir pielaide.
  • Seite 161 AutoCross-Laser 2 XP / AutoCross-Laser 2 XPG www.laserliner.com/info...
