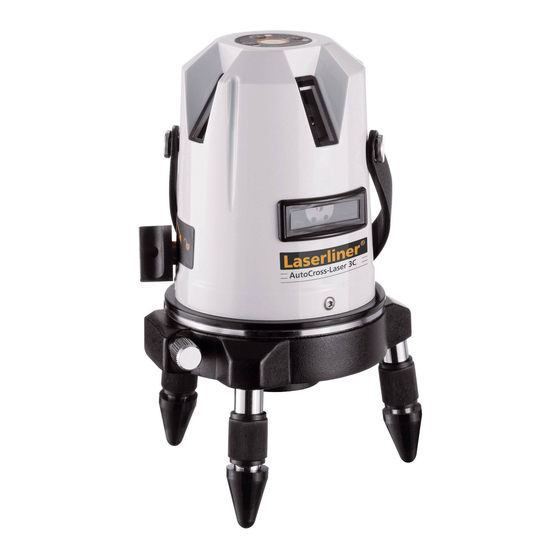

LaserLiner AutoCross-Laser 3C Bedienungsanleitung
Verwandte Anleitungen für LaserLiner AutoCross-Laser 3C
Inhaltszusammenfassung für LaserLiner AutoCross-Laser 3C
- Seite 1 AutoCross-Laser 3C 1H 2V 1D Laser 635 nm...
-
Seite 2: Funktion / Verwendungszweck
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Funktion / Verwendungszweck Kreuzlinien-Laser zum vertikalen und horizontalen Ausrichten –... -
Seite 3: Besondere Produkteigenschaften
AutoCross-Laser 3C – Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...). – Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m). – Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken. -
Seite 4: Anzahl Und Anordnung Der Laser
Anzahl und Anordnung der Laser H = horizontale Laser V = vertikale Laser 1H 2V 1D D = Lotlaser (downpoint) Einlegen der Batterien Batteriefach (9) öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten. Laseraustrittsfenster AN- / AUS-Schalter; Transportsicherung Seitenfeinantrieb 5/8”... -
Seite 5: Horizontales Und Vertikales Nivellieren
AutoCross-Laser 3C AutoCross-Laser 3C Horizontales und vertikales Nivellieren Die Transportsicherung (2) nach rechts drehen und die Pendelarretierung lösen. Jetzt werden die Laser durch das Pendelsystem automatisch ausgerichtet und der horizontale Laser leuchtet konstant. Die Laser lassen sich einzeln mit den Tasten H und V ein- bzw. -
Seite 6: Kalibrierungsüberprüfung Vorbereiten
Die Differenz zwischen A2 u. A3 ist die Toleranz. Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. -
Seite 7: Überprüfung Der Vertikalen Linie
AutoCross-Laser 3C AutoCross-Laser 3C Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt inner- halb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht mehr als ±... -
Seite 8: Eu-Bestimmungen Und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=acl3c... - Seite 65 AutoCross-Laser 3C...
- Seite 67 AutoCross-Laser 3C...
