Inhaltszusammenfassung für LaserLiner MasterCross-Laser 2P

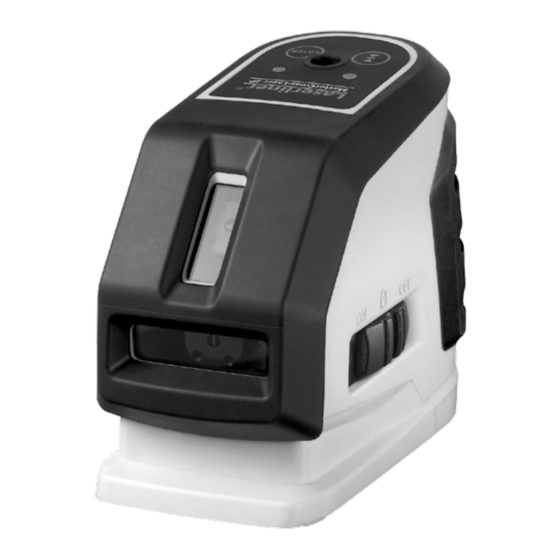

- Seite 1 MasterCross-Laser 2P Laser 635 nm 1H 1V 2P...
-
Seite 2: Allgemeine Sicherheitshinweise
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Funktion / Verwendung Kreuzlinien-Laser zum vertikalen und horizontalen Ausrichten – Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen. –... -
Seite 3: Besondere Produkteigenschaften
MasterCross-Laser 2P Besondere Produkteigenschaften Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus. Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport. Spezielle Hochleistungsdioden erzeugen noch hellere Laserlinien als Geräte mit PowerBright- Technologie. -
Seite 4: Horizontal Und Vertikal Nivellieren
a b c Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter auf “OFF” stellen! Laseraustrittsfenster 5/8”-Stativgewinde LED Betriebsanzeige (Unterseite) Schiebeschalter Wahltaste Laserlinien a AN 1/4”-Stativgewinde Laseraustrittsfenster Lotlaser b Neigungsmodus (Unterseite) c AUS / Transportsicherung Handempfängermodus Batteriefach (Unterseite) LED Handempfängermodus Horizontal und vertikal Nivellieren Die Transportsicherung lösen, Schiebeschalter (2) auf “ON”... -
Seite 5: Kalibrierungsüberprüfung Vorbereiten
MasterCross-Laser 2P Neigungsmodus Die Transportsicherung nicht lösen, Schiebeschalter (2) auf die mittlere Stellung schieben und die Laser mit der Wahltaste auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert. -
Seite 6: Überprüfung Der Vertikalen Linie
EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info... -
Seite 7: General Safety Instructions
MasterCross-Laser 2P Read the operating instructions and the enclosed brochure „Guarantee and additional notices“ completely. Follow the instructions they contain. This document must be kept in a safe place and if the laser device is passed on, this document must be passed on with it. -
Seite 8: Special Product Features
Special product features Automatic alignment of the device with a magnetically dampened pendulum system. The device is brought into initial position and aligns itself autonomously. Transport LOCK: The device is protected with a pendelum lock during transport. Special high performance laser diodes generate even brighter laser lines as units with PowerBright Technology do. - Seite 9 MasterCross-Laser 2P a b c When transporting always switch off all lasers, secure the pendulum and set the slide switch to "OFF"! Laser emitting window 5/8” tripod threads LED Status indicator (bottom) Slide switch Laser line selection button a ON 1/4”...
- Seite 10 4. Turn the device through 180° and mark point A3. The difference between points A2 and A3 is the tolerance. When A2 and A3 are more than 2 mm / 10 m apart, an adjustment is necessary. Contact your authorised dealer or else the UMAREX-LASERLINER Service Department.
- Seite 11 MasterCross-Laser 2P Checking the vertical line: Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making sure that the bob can swing freely. Switch on the device and align the vertical laser to the plumb line.
-
Seite 12: Algemene Veiligheidsaanwijzingen
Lees de bedieningshandleiding en de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft. Functie / toepassing Kruislijnlaser voor verticaal en horizontaal uitlijnen –... -
Seite 13: Plaatsen Van De Batterijen
MasterCross-Laser 2P Speciale functies van het product Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit. Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling. - Seite 14 a b c Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en de schuifschakelaar op 'OFF'! Laseruitlaat 5/8”-schroefdraad LED-bedrijfsindicator (onderzijde) Schuifschakelaar Keuzetoets laserlijnen a AAN 1/4”-schroefdraad Laseruitlaat loodlaser b Neigingsmodus (onderzijde) c UIT / Transportbeveiliging Handontvangermodus Batterijvakje (onderzijde) LED Handontvangermodus Horizontaal en verticaal nivelleren...
-
Seite 15: Kalibratie Controleren
Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 2 mm / 10 m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER. - Seite 16 Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info...
- Seite 17 MasterCross-Laser 2P Læs betjeningsvejledningen og det vedlagte hæfte „Garanti-oplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger. Funktion / anvendelsesformål Krydslinje-laser til vertikal og horisontal indjustering –...
-
Seite 18: Særlige Produktegenskaber
Særlige produktegenskaber Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk. Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås. Specielle, kraftige dioder frembringer endnu skarpere laserlinjer end apparater med PowerBright-teknologi. Disse kan også ses på længere afstand, i skarpt omgivelseslys samt på... - Seite 19 MasterCross-Laser 2P a b c Til transport skal man altid slukke alle lasere, fastlåse penduler og stille skydekontakter på “OFF”! Laserudgangsvindue 5/8” gevindbøsning LED Strømindikator (underside) Skydekontakt Tast til valg af laserlinje a TIL 1/4” gevindbøsning Laserudgangsvindue b Hældningsfunktion (underside)
- Seite 20 Forskellen mellem A2 og A3 er tolerancen. Hvis A2 og A3 ligger mere end 2 mm / 10 m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.
- Seite 21 MasterCross-Laser 2P Kontrol af lodret laserlinie: Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ±...
-
Seite 22: Consignes De Sécurité Générales
Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie“ cijointes. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser. Fonction / Emploi prévu Laser en croix pour les alignements à... -
Seite 23: Paristojen Asennus
MasterCross-Laser 2P Caractéristiques du produit spécial Orientation automatique de l‘instrument par un système pendulaire à ralentisseur magnétique. L‘instrument est mis en position initiale et s‘oriente de manière autonome. Transport LOCK (Verrouillage pour le transport) : un système de blocage pendulaire protège l’appareil pendant le transport. - Seite 24 a b c Pour le transport, éteindre systématiquement tous les lasers, bloquer le balancier, mettre l’interrupteur à coulisse sur « OFF » (ARRÊT) ! Fenêtre de sortie Compartiment à piles (dos) DEL mode récepteur manuel du rayon laser Filetage pour trépied de DEL d‘affi chage du Interrupteur coulissant 5/8”...
- Seite 25 MasterCross-Laser 2P Mode d‘inclinaison Ne pas dégager le blocage de transport, positionner l'interrupteur à coulisse (2) sur la position médiane, puis sélectionner les lasers en appuyant sur la touche de sélection. Il est maintenant possible de poser l‘instrument sur des plans inclinés ou des inclinaisons. Dans ce mode, les lignes laser ne s‘alignent plus automatiquement.
- Seite 26 Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info...
-
Seite 27: Funcionamiento Y Uso
MasterCross-Laser 2P Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos. Funcionamiento y uso Láser de líneas cruzadas para alinear en planos horizontales y verticales –... -
Seite 28: Características Especiales
Características especiales Alineación automática del aparato mediante sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente. BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte. Los diodos especiales de alto rendimiento generan unas líneas láser más nítidas que los aparatos con tecnología PowerBright. - Seite 29 MasterCross-Laser 2P a b c Para el transporte, apagar siempre todos los láseres, bloquear el péndulo y cambiar el interruptor deslizante a “OFF”. Ventana de salida láser Conexión de rosca 5/8” LED de indicación (lado inferior) de servicio Conmutador deslizante a Encendido (ON) Conexión de rosca 1/4”...
- Seite 30 La diferencia entre A2 y A3 es la tolerancia. Si A2 y A3 se encuentran a más de 2 mm / 10 m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.
- Seite 31 MasterCross-Laser 2P Control de la línea vertical: Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada.
-
Seite 32: Indicazioni Generali Di Sicurezza
Leggere completamente le istruzioni per l‘opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Questo documento deve essere conservato e fornito insieme all‘apparecchio laser in caso questo venga inoltrato a terzi. Funzione / scopo Laser a linee intersecantisi per il puntamento verticale e orizzontale –... -
Seite 33: Caratteristiche Particolari Del Prodotto
MasterCross-Laser 2P Caratteristiche particolari del prodotto Orientamento automatico dell‘apparecchio con un sistema a pendolo a smorzamento magnetico. L‘apparecchio viene portato nella posizione base, nella quale ha poi luogo l‘auto-regolazione. BLOCCO di trasporto: durante il trasporto l‘apparecchio è protetto da un blocco del pendolo. - Seite 34 a b c Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo; portare l'interruttore a scorrimento in posizione “OFF”! Finestra di uscita laser Filettatura del treppiede Indicatore di 1/4” (lato inferiore) funzionamento LED Interruttore a scorrimento a ON Modalità...
- Seite 35 MasterCross-Laser 2P Modalità di inclinazione Non sbloccare la sicura di trasporto, spostare l'interruttore a scorrimento (2) in posizione intermedia e selezionare i laser con il tasto di selezione. È ora possibile tracciare piani obliqui e inclinazioni. In questa modalità le linee laser non si posizionano più automaticamente e lo segnalano iniziando a lampeggiare.
- Seite 36 L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info...
-
Seite 37: Ogólne Zasady Bezpieczeństwa
MasterCross-Laser 2P Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go. Działanie / zastosowanie Laser krzyżowy do ustawiania pionowego i poziomego –... -
Seite 38: Wkładanie Baterii
Cechy szczególne produktu Automatyczne ustawianie za pomocą magnetycznie tłumionego systemu wahadła. Urządzenie ustawiane jest w pozycji podstawowej, a następnie reguluje się samoczynnie. Blokada transportowa: Blokada wahadła chroni urządzenie podczas transportu. Specjalne wysokowydajne diody generują jeszcze jaśniejsze linie lasera niż urządzenia z technologią... - Seite 39 MasterCross-Laser 2P a b c Do transportu należy zawsze wyłączać wszystkie lasery, zaryglować układ wahliwy i ustawić włącznik suwakowy w pozycji „OFF”! Okienko wylotu lasera Komora baterii (tył) Dioda trybu odbiornika ręcznego Włącznik suwakowy Gwint statywu 5/8” a WŁ. (od dołu) Diodowy wskaźnik...
-
Seite 40: Kontrola Kalibracji
4. Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją. Jeżeli A2 i A3 są oddalone od siebie o więcej niż 2 mm na 10 m, niezbędne jest justowanie. Skontaktuj się z lokalnym handlowcem lub serwisem Umarex Laserliner. - Seite 41 MasterCross-Laser 2P Sprawdzanie linii pionowej: Instrument ustawić ok. 5 m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 1 mm.
-
Seite 42: Yleiset Turvallisuusohjeet
Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle. Toiminnot / käyttötarkoitus Ristiviivalaser vaaka- ja pystylinjaukseen – Ylimääräinen kallistusasetus mahdollistaa kallistumien linjauksen. – Lisäksi luotilaser ylös ja alas –... - Seite 43 MasterCross-Laser 2P Erityisiä tuoteominaisuuksia Laitteen automaattitasaus magneettisesti vaimennetulla heilurijärjestelmällä. Laite asetetaan perusasentoon ja tasaus tapahtuu automaattisesti. Transport LOCK (Kuljetuslukitus): Heilurijärjestelmässä on kuljetuksen ajaksi kytkettävä lukitus. Erityiset suurtehodiodit tuottavat vielä kirkkaammat laserviivat kuin PowerBright-tekniikan laitteet. Viivat ovat nähtävissä myös pitkillä etäisyyksillä, kirkkaassa valossa ja tummilla pinnoilla.
- Seite 44 a b c Sammuta aina kuljetuksen ajaksi kaikki laserit. Lukitse heiluri ja siirrä liukukytkin asentoon OFF! Laserviivan lähtöikkunat Jalustan kierre 5/8” LED-käyttötilan ilmaisin (pohjassa) Liukukytkin Laserlinjojen valintapainike a ON Jalustan kierre 1/4” Luotilaserin lähtöikkunat b Kallistusasetus (pohjassa) c OFF / Kuljetusvarmistus Käsivastaanotintila Paristolokero (takasivulla) LED-käsivastaanotintila...
- Seite 45 MasterCross-Laser 2P Kallistusasetus Älä avaa kuljetusvarmistusta, siirrä liukukytkin (2) keskiasentoon ja valitse laserviiva valintapainikkeella. Nyt voi mitata kaltevia pintoja ja kallistuksia. Tässä tilassa laserlinjat eivät enää tasaudu automaattisesti. Tämä osoitetaan vilkkuvalla laserviivalla. LASER LASER LASER LASER LASER Käsivastaanotintila Valinnaisesti: Työskentely laservastaanottimella RX Käytä...
- Seite 46 66 x 100 x 125 mm EY-määräykset ja hävittäminen Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan. Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info...
-
Seite 47: Indicações Gerais De Segurança
MasterCross-Laser 2P Leia integralmente as instruções de uso e o caderno anexo "Indicações adicionais e sobre a garantia". Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém. Função / Finalidade de aplicação Laser de cruz universal para o alinhamento vertical e horizontal –... - Seite 48 Características particulares do produto Nivelação automática do aparelho através de um sistema pendular com proteção magnética. O aparelho é colocado na posição básica e alinha-se automaticamente. Bloqueador de transporte LOCK: o aparelho é protegido com uma travagem do pêndulo para o transporte. Os díodos especiais altamente eficientes criam linhas de laser ainda mais claras do que aparelhos com tecnologia PowerBright.
- Seite 49 MasterCross-Laser 2P a b c Para o transporte, desligue sempre todos os lasers, trave o pêndulo e coloque o interruptor de corrediça em “OFF”! Janela de saída de laser Rosca para tripé 5/8” Indicador LED do estado (lado inferior) operacional Interruptor de corrediça...
- Seite 50 A diferença entre A2 e A3 é a tolerância. Se os pontos A2 e A3 estiverem separados mais de 2 mm / 10 m é necessário efetuar uma calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.
- Seite 51 MasterCross-Laser 2P Controlo da linha vertival: Coloque o aparelho a uns 5 metros de uma parede. Fixe um fio de prumo de 2,5 m na parede, podendo o fio mover-se livremente. Ligue o aparelho e oriente o laser vertical no sentido do fio de prumo.
-
Seite 52: Allmänna Säkerhetsföreskrifter
Läs igenom hela bruksanvisningen och det medföljande häftet “Garanti och extra anvisningar“. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare. Funktion / användningsområde Korslinjelaser för vertikal och horisontell injustering – Möjlighet till inställning av fallhöjd ger extra sluttningsläge. –... -
Seite 53: Isättning Av Batterier
MasterCross-Laser 2P Speciella produktegenskaper Automatisk uppriktning av apparaten genom ett magnetdämpat pendelsystem. Apparaten sätts i grundinställning och riktar upp sig själv. Transport-LOCK: Apparaten skyddas vid transport av ett pendellås. Särskilda högeffektsdioder alstrar ännu ljusare laserlinjer än enheter med PowerBright-teknologi gör. De syns på längre avstånd, vid ljus omgivning och på... - Seite 54 a b c Före transport måste alltid alla lasrar stängas av och pendeln parkeras, samt skjutströmbrytaren ställas på ”OFF”! Laseröppning Stativgänga 5/8” Driftindikator (lysdiod) (undersidan) Skjutströmbrytare Valknapp för laserlinjer a PÅ Stativgänga 1/4” Laseröppning lodlaser b Sluttningsläge (undersidan) c AV / Transportsäkring Handmottagarläge Batterifack (undersidan) Handmottagarläge (lysdiod)
- Seite 55 4. Vrid enheten 180° och markera punkten A3. Differensen mellan A2 och A3 är toleransen. Om A2 och A3 ligger mer än 2 mm / 10 m från varandra behöver enheten justeras. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.
-
Seite 56: Kontroll Av Den Lodräta Linjen
EU-bestämmelser och kassering Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater. Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info... - Seite 57 MasterCross-Laser 2P...
- Seite 59 MasterCross-Laser 2P...
- Seite 60 MasterCross-Laser 2P SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 laserliner@umarex.de Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
