LaserLiner Cubus Bedienungsanleitung

LaserLiner Cubus Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Cubus:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Laser
635 nm
IP 66
Laser
515 nm
Cubus / Cubus Green
auto
auto
02
DE
13
EN
24
NL
35
DA
46
FR
57
ES
68
IT
79
PL
90
FI
101
PT
112
SV
123
NO
134
TR
145
RU
156
UK
167
CS
178
ET
man
189
RO
200
BG
211
EL
222
SL
233
HU
244
SK
255
HR
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LaserLiner Cubus

Inhaltszusammenfassung für LaserLiner Cubus

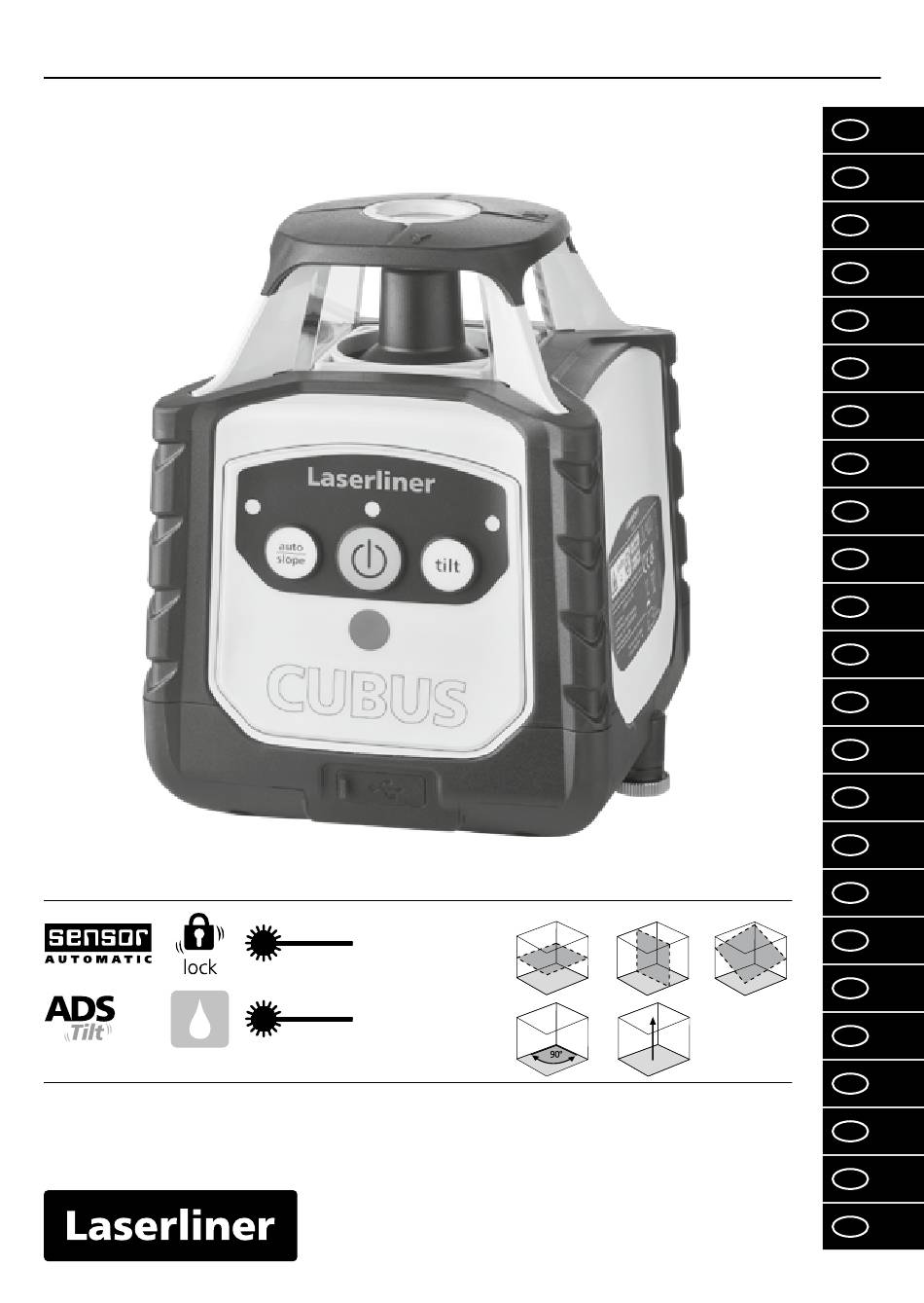

  • Seite 1 Cubus / Cubus Green auto auto Laser 635 nm IP 66 Laser 515 nm...

  • Seite 2: Bestimungsgemäße Verwendung

    Durch das seitlich am Gehäuse integrierte 5/8"-Gewinde zur Montage an Stativen ist er auch zum vertikalen Ausrichten geeignet. Der Rotationslaser verfügt über eine manuelle Neigungsfunktion. Das Modell Cubus ist mit den Empfängern SensoLite 110, SensoLite 210, SensoLite 410 und SensoMaster M350 kompatibel und der Cubus Green mit den Empfängern SensoLite G 110, SensoLite G 210, SensoLite 410 und SensoMaster M350.

  • Seite 3: Sicherheitshinweise

    Cubus / Cubus Green Sicherheitshinweise Umgang mit Lasern der Klasse 2 Laserstrahlung! Nicht in den Strahl blicken! Laserklasse 2 < 1 mW · 635 / 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021 – Achtung: Nicht in den direkten oder reflektierten Strahl blicken.

  • Seite 4: Besondere Produkteigenschaften Und Funktionen

    Besondere Produkteigenschaften und Funktionen Der Rotationslaser richtet sich selbständig aus. Er wird in die benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkeln von ± 4°. Die Feineinstellung übernimmt sofort die Automatik: Drei elektro- nische Messsensoren erfassen dabei die X-, Y- und Z-Achse. Das Anti-Drift-System (ADS) verhindert Fehlmessungen.

  • Seite 5: Handhabung Netzteil / Lithium-Ionen Akku

    Cubus / Cubus Green Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport geschützt. IP 66 Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch besonderen Schutz vor Staub und Regen aus. Handhabung Netzteil / Lithium-Ionen Akku –...
  • Seite 6 a Austritt Referenzlaser b Prismenkopf / Austritt Laserstrahl c Bedienfeld d Anschlussbuchse für Netz-/Ladegerät e 5/8" Gewinde f Akkufach 1 auto/slope-Funktion 2 LED auto/slope-Funktion: LED aus: Automatische Ausrichtung LED an: Manuelle Ausrichtung 3 AN-/AUS-Taste 4 Betriebsanzeige (LowBat: LED blinkt) 5 LED Tilt-Funktion 6 Tilt-Funktion 7 Empfangsfeld Infrarot-Signal...
  • Seite 7 Cubus / Cubus Green Einlegen der Batterien bei der Fernbedienung Das Batteriefach öffnen und Batterien (2 x 1,5V LR03 (AAA)) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten. 8 Ausgang Infrarot-Signal 9 Betriebsanzeige 10 Rotationsgeschwindigkeit wählen 600 / 330 / 30 / 0 U/min 11 Scan-Modus 10°...

  • Seite 8: Horizontales Und Vertikales Nivellieren

    Horizontales und vertikales Nivellieren auto auto – Horizontal: Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf einem Stativ befestigen. – Vertikal: Das Gerät mit montierter Stativ- und Wandhalterung seitlich stellen. Das Bedienfeld zeigt nach oben. Mit der Stativ- und Wand- halterung kann das Gerät im Vertikaleinsatz auf einem Stativ montiert werden.

  • Seite 9: Arbeiten Mit Dem Referenzlaser

    Cubus / Cubus Green Arbeiten mit dem Referenzlaser Das Gerät verfügt über einen Referenzlaser. Im Vertikalbetrieb dient der Referenzlaser zum Ausrichten des Gerätes. Dazu den Referenzlaser parallel zur Wand justieren. Dann ist die vertikale Laserebene rechtwinklig zur Wand ausgerichtet, siehe Abbildung.

  • Seite 10: Kalibrierung

    Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

  • Seite 11: Technische Daten

    Cubus / Cubus Green Technische Daten (technische Änderungen vorbehalten. 24W41) Selbstnivellierbereich ± 4° Genauigkeit ± 0,15 mm / m horizontal / vertikal automatisch mit Nivellierung elektronischen Libellen und Servomotoren Einstellgeschwindigkeit ca. 30 Sek. über gesamten Arbeitswinkel Rotationsdrehzahl 0, 30, 330, 600 U/min Laserwellenlänge rot / grün...

  • Seite 12: Kalibrierungsüberprüfung Vorbereiten

    Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 0,15 mm / m auseinander liegen, ist eine neue Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
