4. Installazione del braccio della telecamera

• Posizionare la piastra base di fronte a voi su una superficie stabile.
• Se si utilizza ClearNote+ con un PC portatile, posizionare il PC
sulla piastra. Il blocco di connessione della piastra può stare sia a
destra che a sinistra del PC.
• Posizionare l'estremità inferiore del braccio della telecamera
(contenente un connettore) nel blocco di collegamento sulla
piastra, in modo che si trovi dalla parte opposta rispetto al PC.
Nota: se non si usa un PC portatile, assicurarsi che il braccio della
telecamera ClearNote+ sia fissato in modo che quest'ultima si trovi
direttamente sulla piastra.
• Collegare l'alimentatore a ClearNote+.
• Collegare l'alimentatore a una presa di corrente vicina. A questo
punto le batterie interne sono in carica.
• Collegare l'uscita video ClearNote+ (USB 2.0 o VGA) a un monitor
VGA oppure a un PC come indicato in seguito.
Nota 1: il monitor (se non si utilizza un PC) deve essere
compatibile con la risoluzione 640 x 480 pixel a 60 Hz.
Nota 2: collegare il connettore USB (min. USB2) al PC dopo avere
installato il software su PC.
Lato sinistro
connettore per
alimentatore
Italiano

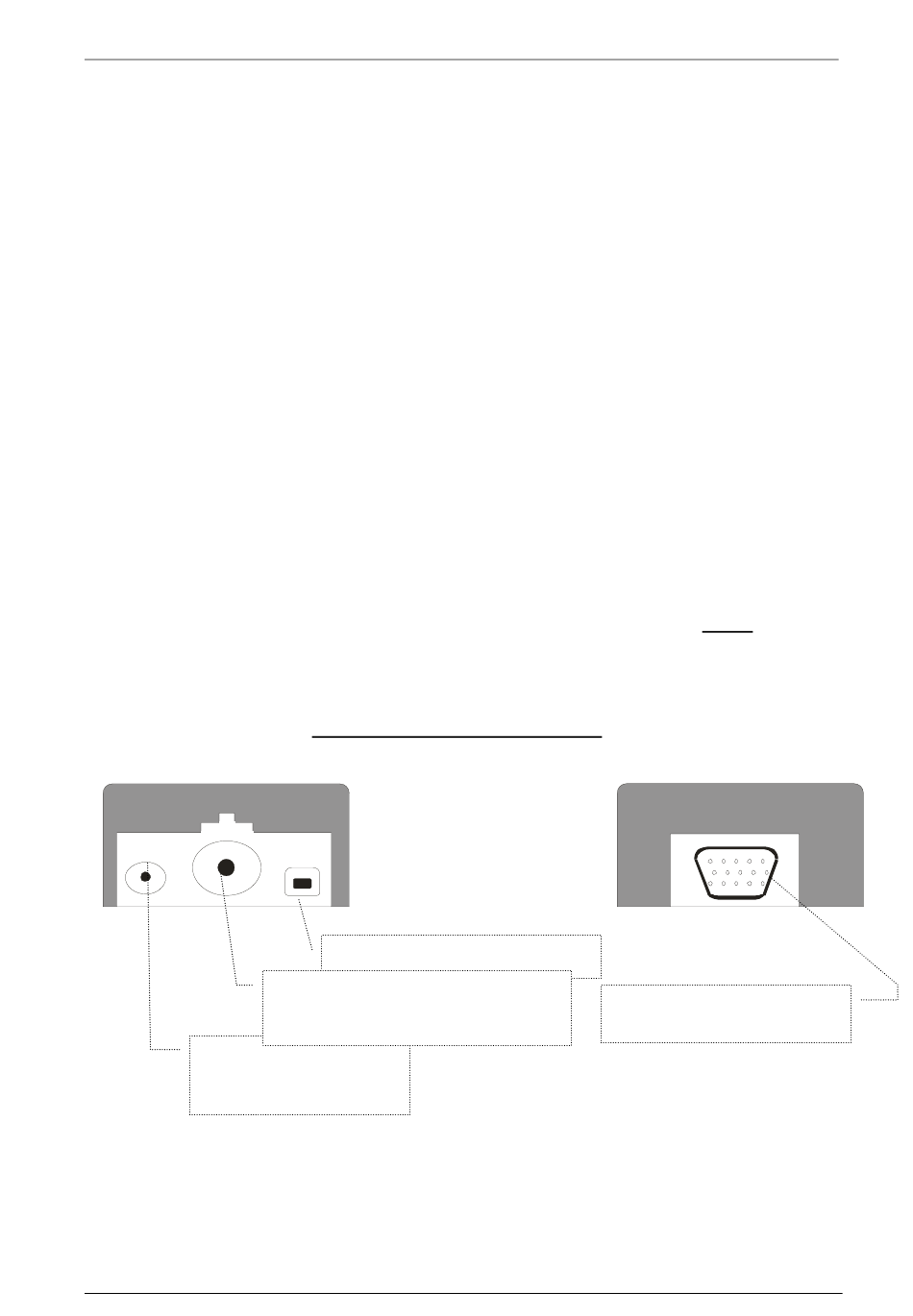

Connettori sulla piastra base
connettore USB2.0
connettore NTSC per
telecamera esterna
+
ClearNote Manuale utente
Lato destro
connetore VGA
