4. Installation

• Placez la base sur une surface stable.
Si vous utilisez votre ClearNote+ avec un ordinateur portable, placez
•
le portable sur la base. Le bloc-connecteur sous la base peut être
placé à droite comme à gauche.
Placez le côté inférieur du support de la caméra dans le bloc-
•
connecteur de la base de sorte que la caméra se trouve du côté
opposé à la caméra.
NB: Si vous n'utilisez pas d'ordinateur portable, veillez à une bonne
stabilité en plaçant l'unité de la caméra droite au-dessus de la base.
• Raccordez l'adaptateur de courant à ClearNote+ tel qu'indiqué en bas
de la page.
Branchez l'adaptateur dans une prise de courant. Les batteries
•
internes sont maintenant en train de se charger.
Raccordez la fiche vidéo de ClearNote+ (sortie USB ou VGA) à un
•
écran standard ou un PC comme indiqué ci-dessous.
NB1: Si seul un moniteur est raccordé, il doit supporter les
résolutions suivantes: 640 x 480 à 60Hz.
NB2: Si un PC (ordinateur portable) est raccordé: Branchez le
connecteur USB (minimum USB 2.0) uniquement après l'installation
du logiciel.

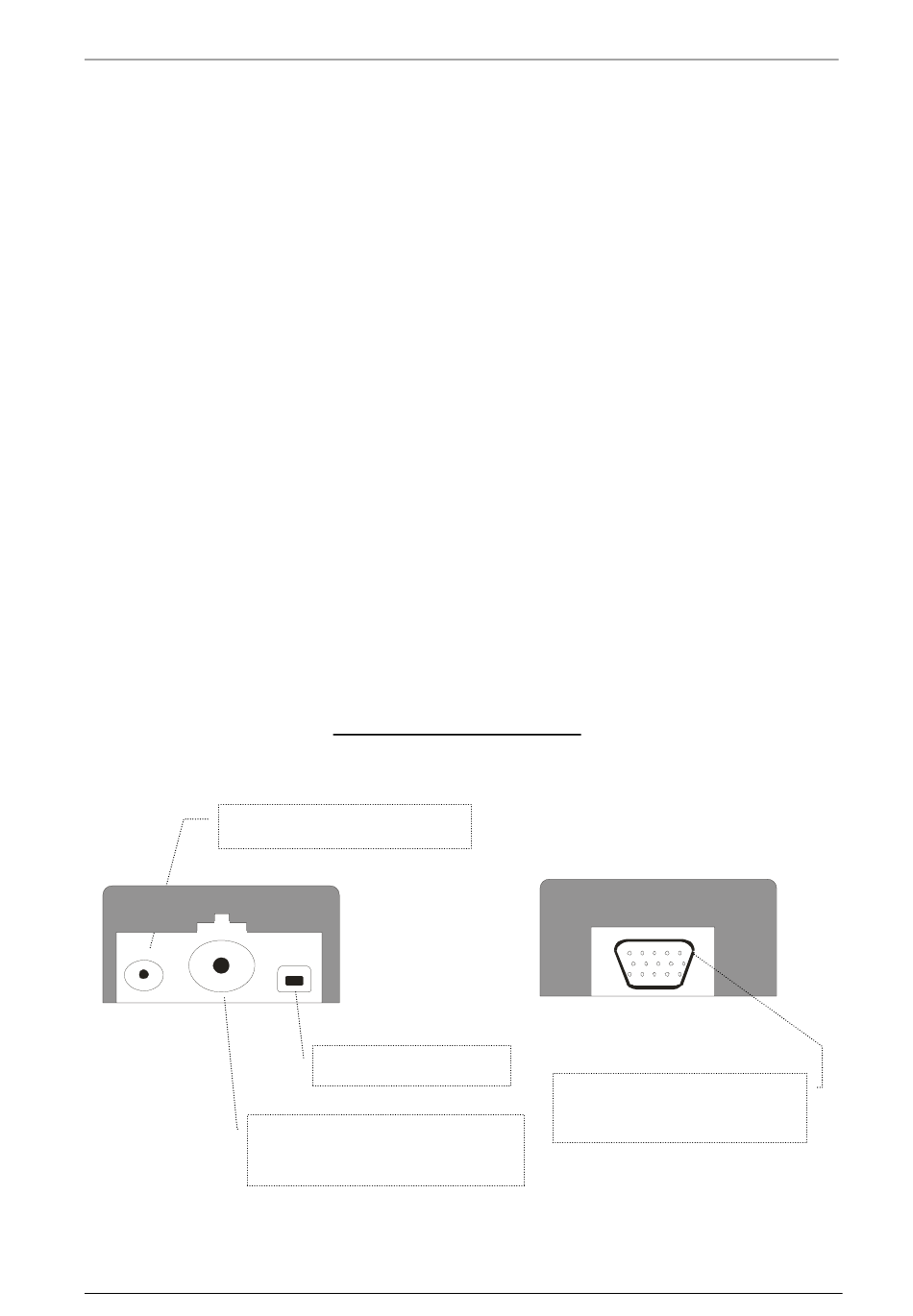

Côté gauche
Entrée adaptateur
Français
Connecteurs de la base:
USB – sortie
Fiche NTSC entrée
externe
pour caméra
+
ClearNote Manuel d'emploi
Côté droit
VGA – sortie vers
moniteur ou PC
