IT 1902 an die serielle PC-Schnittstelle

Mit KB 232-1 IT190x Art-Nr. 50114517

Spiralkabel mit einer Länge von 3 Meter gestreckt. Signalpegel 0 und +5 Volt
Pinbelegung der 9 Pol- D-Sub Buchse (female) beim Kabel CBL-020-300-C00
PIN-Nummer
1
2
3
4
5
6
7
8
9
Das passende Netzteil für die Base IT 190x (100-230V/50-60Hz) hat die Artikel-Nr.50114525. Der
Netzteilanschluß am Kabel wird nicht verwendet.

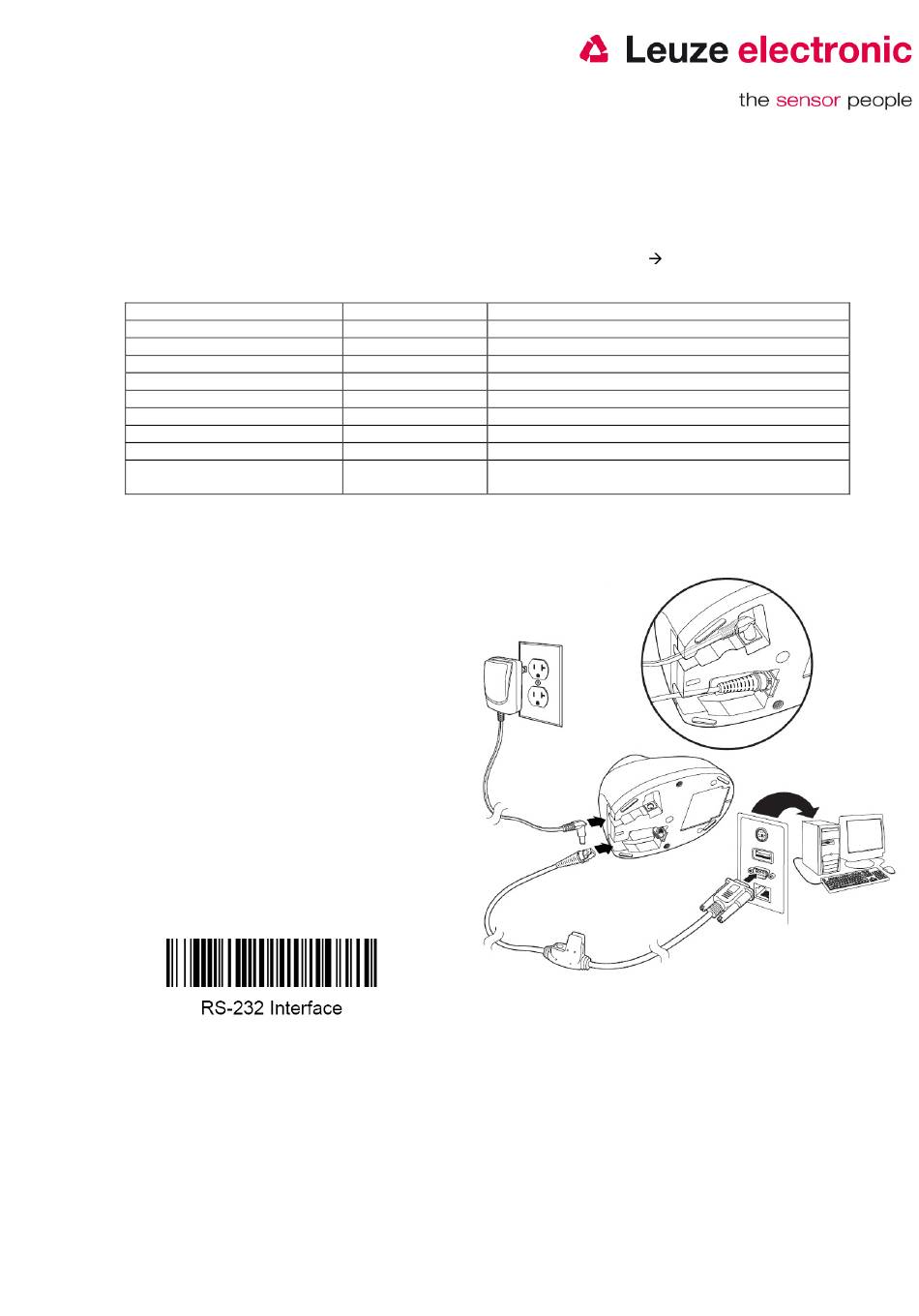

Bitte schließen Sie die Base f. IT 190x gemäß
nebenstehender Abbildung an.
benötigte Teile:
1x IT 1902g XX-2
1x 501 14492 Base IT 1902
1x 501 14517 KB 232-1 IT 190x
1x 501 14525 Netzteil
RS 232-Übertragung mit 115200 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Postfixes CR/LF.
Stellen Sie den IT 1902 zurück in Basis-Station damit die Einstellungen übernommen werden können.
Durch optische und akustische Bestätigungssignale wird dieser Vorgang beendet.
Kurzanleitung IT 1902
Signal
nc
TX
RX
nc
GND
DTR Data set ready (Ausgang mit +5 Volt belegt)
CTS
RTS
VCC IN 4,5 – 5,5 Volt Gleichspannung (wenn an
Netzteilanschluß kein Netzteil eingesteckt ist.)
Leuze electronic
TTL
Bezeichnung
Nicht belegt
Sendeleitung / Transmit Data
Empfangsleitung / Recieve Data
Nicht belegt
Signal Ground
Clear to send
Request to send
10
Seite
