Drehtüren einstellen
Achtung! Beim Öffnen und Schließen der Türen ent-
steht eine Klemmstelle zwischen Tür und Seite. Bei Ein-
satz in Bildungseinrichtungen muss die Nutzung unter
Aufsicht erfolgen: nach Nutzung sind die Türen zu
schließen.

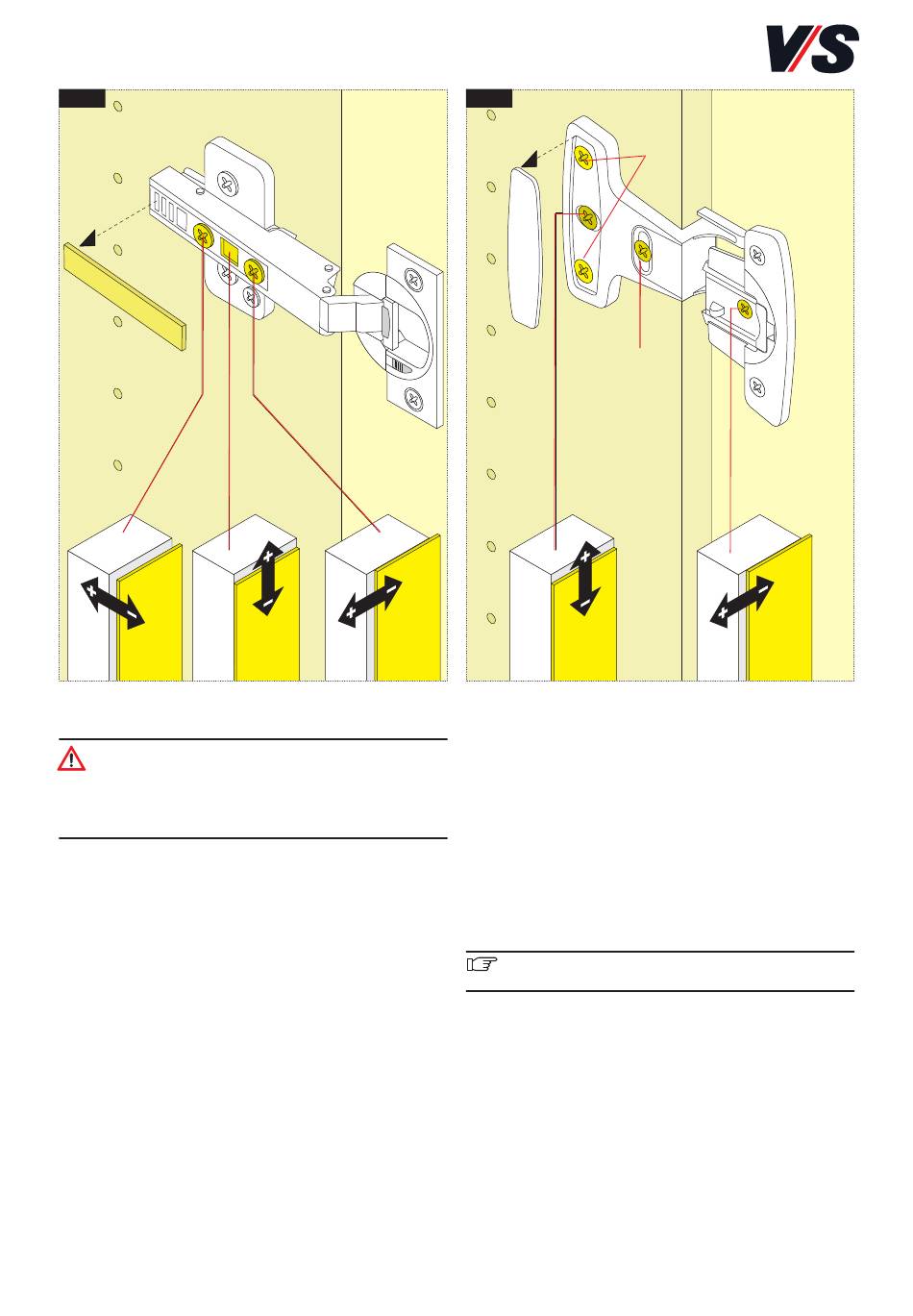

[Bild 1]
Öffnungswinkel bis 110°.
Bei verdeckten Bändern: Schutzkappen abnehmen.
Je nach Ausrichtungsbedarf mit Schraubendreher justieren.
[Bild 1]
Einstellen über
(+3 / -2.0 mm) (1)
(±3 mm) (2)
(±2 mm) (3)
(2)
(3)
2
(6)
[Bild 2]
Öffnungswinkel bis 270°.
Bei sichtbaren Bändern: Schutzkappen abnehmen durch
Lösen der Schrauben (4). Dann je nach Ausrichtungsbedarf
mit Schraubendreher justieren.
[Bild 2]
Einstellen über
Exzenter - Auflagenverstellung (-2 mm) (5)
Exzenter - Höhenverstellung (±2 mm) (6)
Dritte Befestigungsschraube (7)
Wichtig! Nach erfolgter Justierung Schutzkappen
wieder aufsetzen.
(4)
(7)
(5)
