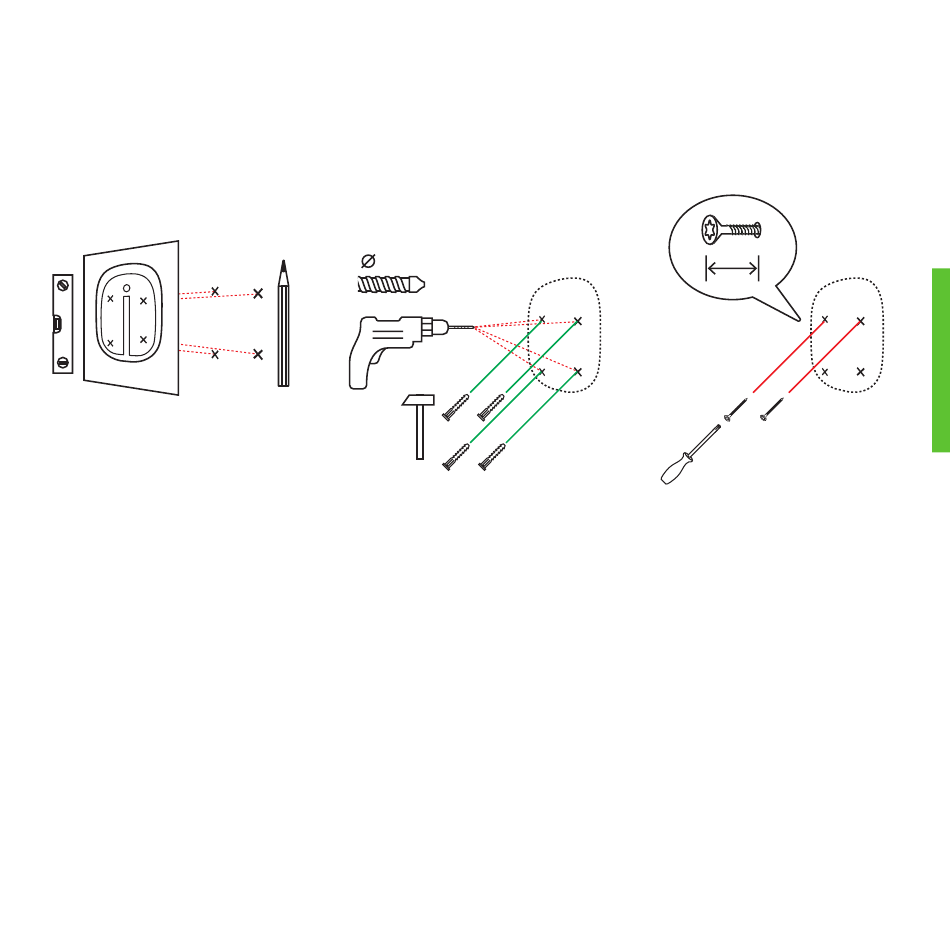

5. MECHANISCHE MONTAGE

1 Die Markierungen der Montage-
punkte in die Bohrschablone
einschneiden
2 Die Bohrschablone vertikal an
die Wand halten
3 Die vier Montagepunkte an der
Wand kennzeichnen
8mm
4 An den gekennzeichneten Monta-
gepunkten bohren. Ein Bohrauf-
satz mit Ø 8 mm wird empfohlen
5 Die Nylondübel (8 x 40 mm) in die
Montagepunkte setzen
23
4mm
6 Je eine Spanplattenschraube
(6 x 60 mm, TX30) in die oberen
beiden Montagepunkte drehen.
Der Abstand zwischen dem
Schraubenkopf und der Wand
ist 4 mm
