ABL eMH2 Montageanleitung Seite 17

3. IHRE WALLBOX
7 Öffnung für Befestigungs-
schraube M4
Über diese Öffnung wird die
Elektronikabdeckung mit einer
Befestigungsschraube (M4 x 10)
an der Gehäuserückschale fixiert

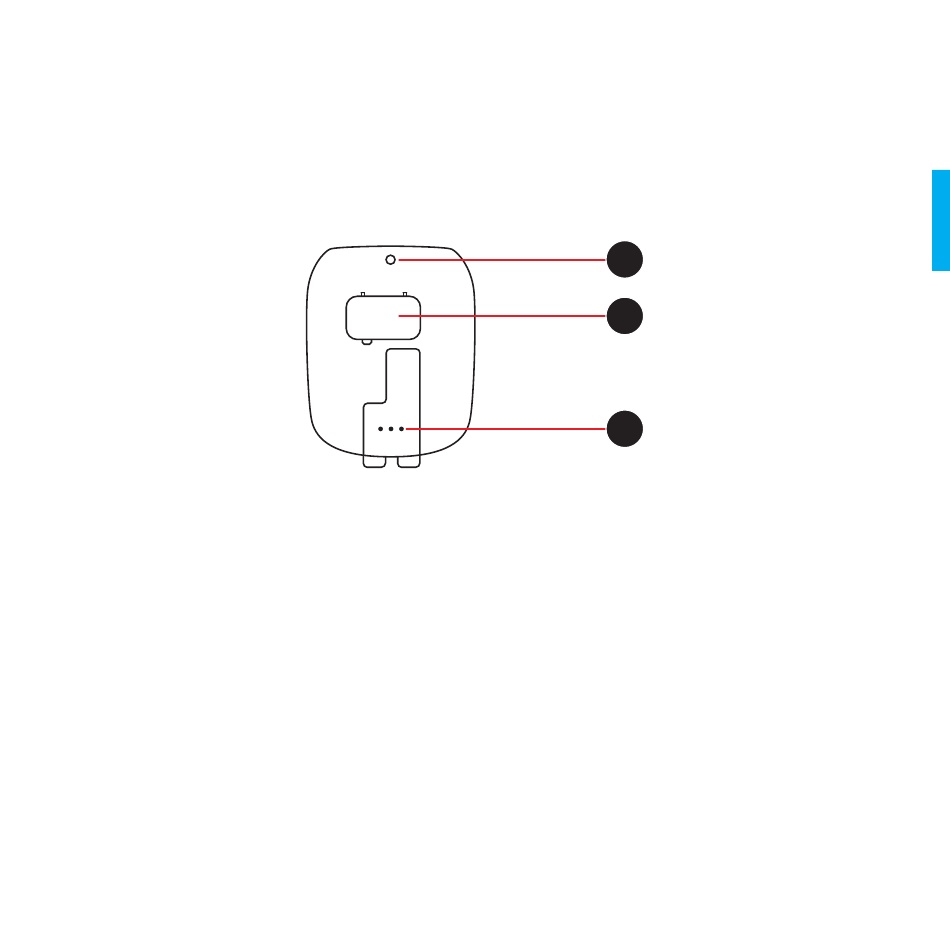

Vorderansicht
8 Abdeckklappe für
FI-Schutzschalter
Diese Abdeckklappe bietet
Zugriff auf den FI-Schutzschalter
in der Wallbox
17
7
8
9
9 Linsen für LED-Anzeige
Durch diese Linsen wird die
LED-Anzeige dargestellt
