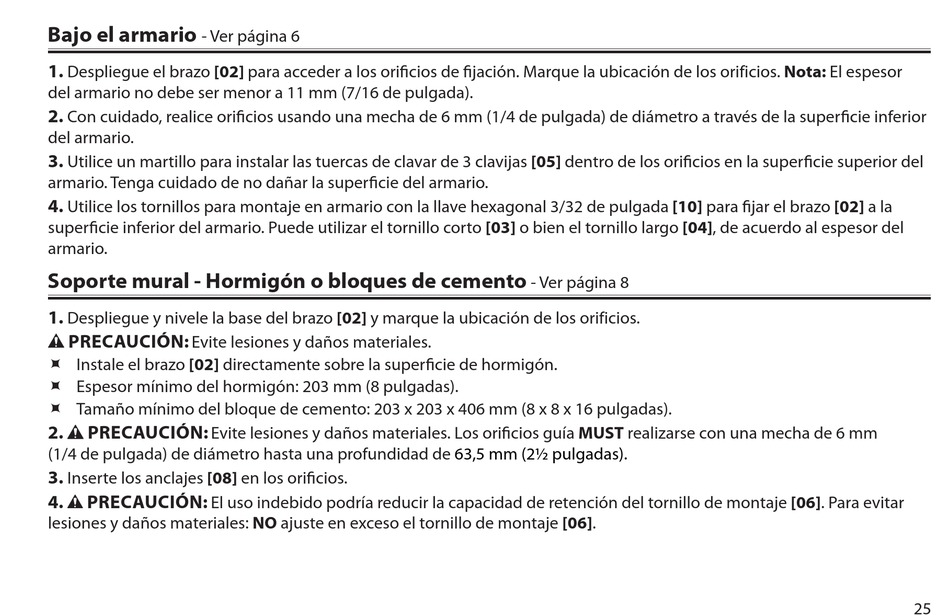

Bajo el armario
- Ver página 6
1.
Despliegue el brazo [02] para acceder a los orifi cios de fi jación. Marque la ubicación de los orificios. Nota: El espesor
del armario no debe ser menor a 11 mm (7/16 de pulgada).
2.
Con cuidado, realice orifi cios usando una mecha de 6 mm (1/4 de pulgada) de diámetro a través de la superfi cie inferior
del armario.
3.
Utilice un martillo para instalar las tuercas de clavar de 3 clavijas [05] dentro de los orifi cios en la superfi cie superior del
armario. Tenga cuidado de no dañar la superfi cie del armario.
4.
Utilice los tornillos para montaje en armario con la llave hexagonal 3/32 de pulgada [10] para fi jar el brazo [02] a la
superfi cie inferior del armario. Puede utilizar el tornillo corto [03] o bien el tornillo largo [04], de acuerdo al espesor del
armario.
Soporte mural - Hormigón o bloques de cemento
1.
Despliegue y nivele la base del brazo [02] y marque la ubicación de los orificios.
PRECAUCIÓN:
Evite lesiones y daños materiales.
Instale el brazo [02] directamente sobre la superfi cie de hormigón.
Espesor mínimo del hormigón: 203 mm (8 pulgadas).
Tamaño mínimo del bloque de cemento: 203 x 203 x 406 mm (8 x 8 x 16 pulgadas).
2.
PRECAUCIÓN:
Evite lesiones y daños materiales. Los orifi cios guía MUST realizarse con una mecha de 6 mm
(1/4 de pulgada) de diámetro hasta una profundidad de
3.
Inserte los anclajes [08] en los orifi cios.
4.
PRECAUCIÓN:
El uso indebido podría reducir la capacidad de retención del tornillo de montaje [06]. Para evitar
lesiones y daños materiales: NO ajuste en exceso el tornillo de montaje [06].
- Ver página 8
63,5 mm (2½ pulgadas).
25
