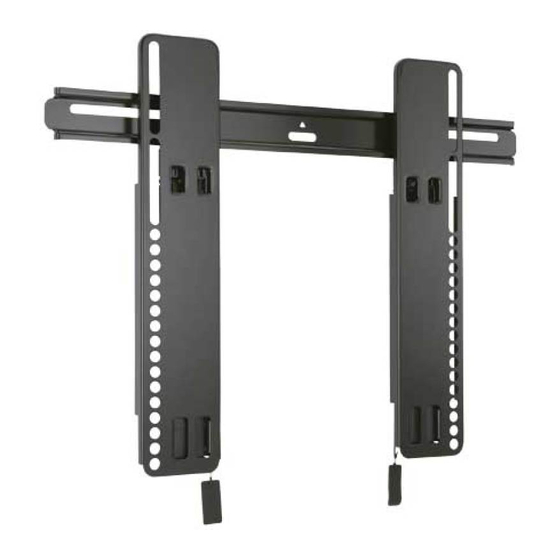

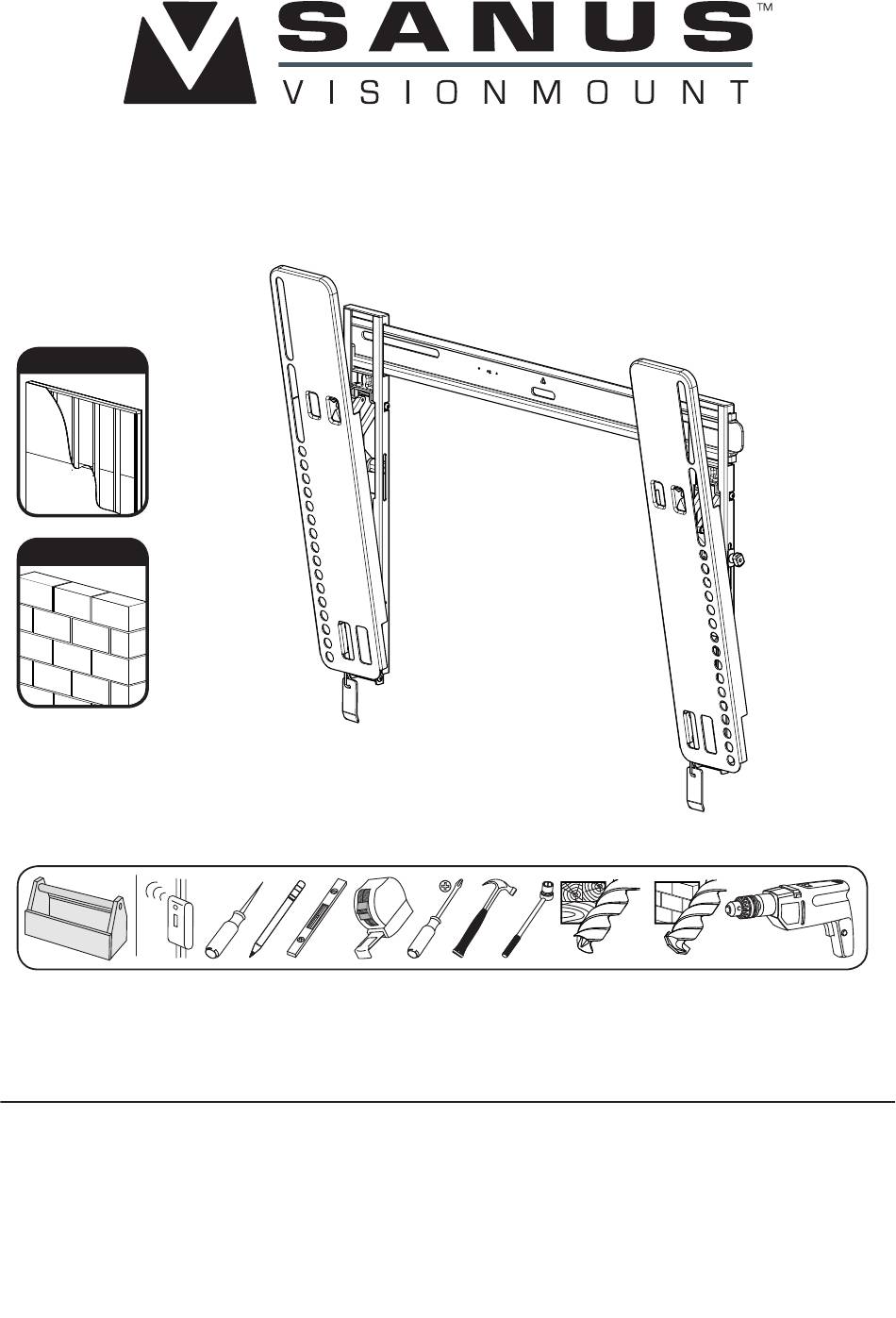

VMT14
(6901-002048 <02>)
Wood Stud
Concrete
13 mm
5.5 mm
10 mm
(1/2 in.)
(7/32 in.)
(3/8 in.)
Customer Service
Americas: 800-359-5520 • 952-225-6013 • info@sanus.com
Europe, Middle East, and Africa: +31 (0) 495 580 852 • europe.sanus@milestone.com
Asia Pacifi c: 86 755 8996 9226 • sanus.ap@milestone.com
SANUS • 6436 City West Parkway • Eden Prairie, MN 55344 USA
©2012 Milestone AV Technologies, a Duchossois Group Company. All rights reserved. Sanus is a division of Milestone.
sanus.com
All other brand names or marks are used for identifi cation purposes and are trademarks of their respective owners.

Werbung

loading

Verwandte Anleitungen für Sanus VMT14

Inhaltszusammenfassung für Sanus VMT14

  • Seite 1 Asia Pacifi c: 86 755 8996 9226 • sanus.ap@milestone.com SANUS • 6436 City West Parkway • Eden Prairie, MN 55344 USA ©2012 Milestone AV Technologies, a Duchossois Group Company. All rights reserved. Sanus is a division of Milestone. sanus.com All other brand names or marks are used for identifi cation purposes and are trademarks of their respective owners.
  • Seite 2 English Italiano ISTRUZIONI DI SICUREZZA IMPORTANTI – CONSERVARE CON CURA IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE QUESTE ISTRUZIONI – LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE READ ENTIRE MANUAL BEFORE USING THIS PRODUCT QUESTO PRODOTTO Specifi cations Specifi che Weight capacity: 36.2 kg (80 lbs) Portata: 36.2 kg (80 lbs)
  • Seite 3 Česky WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA — NIE WYRZUCAĆ. PŘED POUŽITÍM TOHOTO VÝROBKU SI PROSÍM PŘEČTĚTE CELOU PŘÍRUČKU – PŘED POUŽITÍM TOHOTO VÝROBKU SI PROSÍM PŘEČTĚTE CELOU PŘÍRUČKU Specifi kace Nosnost: 36.2 kg (80 lbs) Náklon: -10° Türkçe ÖNEMLİ GÜVENLİK TALİMATLARI - BU TALİMATLARI SAKLAYIN – LÜTFEN BU ÜRÜNÜ...
  • Seite 4 English Concrete/Concrete Block Wood stud walls Loosen/Tighten Walls Français Murs en béton coulé ou en Structure de murs en bois Dévisser/visser blocs de béton Deutsch Holzbalkenwände Beton-/Betonsteinwände Lösen/Festziehen Español Paredes de hormigón o de Paredes con montantes de Afl ojar/Ajustar bloques de hormigón madera Português...
  • Seite 5 English WARNING: This product contains small items that could be a choking CAUTION / WARNING Repeat Step Heavy! Assistance Required. Tools required hazard. Français TRÈS LOURD ! Cette étape Ce produit contient de petites pièces ATTENTION/ requiert deux personnes. Outils nécessaires qui peuvent représenter un risque Répétez l’étape AVERTISSEMENT!
  • Seite 6 CAUTION: English Español CAUTION: PRECAUCIÓN: Avoid potential personal injuries and property damage! Evite lesiones físicas y daños materiales. No utilice este producto para ningún otro propósito que no sea el Do not use this product for any purpose not explicitly specifi ed by explícitamente especifi cado por fabricante.
  • Seite 7 Italiano Svenska PRECAUZIONE: OBSERVERA: Evitare di causare danni a persone e/o a cose! Undvik personskada och skada på egendom. Non utilizzare il prodotto per qualsiasi scopo non esplicitamente Använd inte denna produkt för andra ändamål än dem som specifi cato da produttore. uttryckligen omnämns av tillverkare.
  • Seite 8 Türkçe DİKKAT: Olası kişisel yaralanmalardan ve mal zararından sakının! Bu ürünü, Üreticiler tarafından açıkça belirtilmemiş bir amaçla kullanmayın. Duvar; monitör ve montaj düzeneği ağırlıkları toplamının beş katını taşıyabilecek kapasitede olmalıdır. Bu ürün, metal profi lli duvarlarda kullanılmak üzere tasarlanmamıştır! Bu talimatları anlamıyorsanız veya bu ürünün kurulum, montaj veya kullanım güvenliği konusunda endişeleriniz varsa Üreticiler Müşteri Hizmetleri’ne başvurun veya uzman bir usta çağırın.
  • Seite 9 6901-002048 <02>...
  • Seite 10 [01] x 1 [02] x 1 [03] x 1 5/16 x 2.75 [04] x 2 [05] x 2 [06] x 2 M4 x 12mm M4 x 40mm M4 x 30mm [07] x 4 [08] x 4 [09] x 4 M5 x 40mm M5 x 12mm M5 x 30mm [10] x 4...
  • Seite 11 Herhangi bir parça kayıpsa veya hasar görmüşse, Parti ed elementi di montaggio in dotazione malzemeyi bayiinize iade etmeyin; Sanus Sistemleri Müşteri Hizmetleri ile irtibata Prima di procedere al montaggio verifi care che siano presenti tutti i componenti geçin.
  • Seite 12 CAUTION: English Español Install TV Brackets Instalación de las placas de sujeción Before you begin, hand thread screws into the threaded inserts on the back Antes de comenzar, enrosque manualmente los tornillos en los encastres of your TV to determine the correct screw diameter (M4, M5, M6, or M8). roscados de la parte posterior del televisor a fi n de determinar el diámetro Verify that there are adequate threads to secure the brackets to the monitor.
  • Seite 13 Русский Italiano Установите телевизионные кронштейны Installare le staff e del televisore Перед началом установки вставьте винты в отверстия с резьбой Prima di cominciare, presentare le viti negli inserti fi lettati sul retro del на задней панели телевизора для определения соответствующего televisore per determinare il diametro corretto (M4, M5, M6, o M8).
  • Seite 14 [02, 03] [02, 03] [20] [20] [07] [10] [02, 03] [02, 03] [21] [21] [13] [16] 6901-002048 <02>...
  • Seite 15 English Dansk For TVs with a fl at/unobstructed back. Ensure that the brackets are level on Tv’er med fl ad bagside uden hindringer Sørg for, at beslagene er vandrette på the back of the TV. If you need extra space to accommodate cables, recesses, tv’ets bagside.
  • Seite 16 [02, 03] [02, 03] [20] [20] [08] [11] [22] [22] [19] [19] [02, 03] [02, 03] [21] [21] [17] [14] [22] [22] [19] [19] 6901-002048 <02>...
  • Seite 17 English Dansk For TVs with an irregular/obstructed back. Ensure that the brackets are Tv’er med ujævn bagside eller hindringer Sørg for, at beslagene er vandrette level on the back of the TV. If more space is required to accomodate cables, på...
  • Seite 18 [02, 03] [02, 03] [20] [20] [12] [09] [23] [23] [19] [19] [02, 03] [02, 03] [21] [21] [18] [15] [23] [23] [19] [19] 6901-002048 <02>...
  • Seite 19 English Norsk For TVs with an irregular/obstructed back. Ensure that the brackets are level For TV-er med uregelmessig bakside eller bakside med hindringer. Pass på at on the back of the TV. brakettene på baksiden av TV-apparatet er i vater. Standard confi gurations are shown.
  • Seite 20 CAUTION: English Português Para obter assistência na determinação do local da placa da parede, consulte For assistance in determining wall plate location, see Height Finder at sanus.com. sanus.com. 2: Wood Stud Mounting 2: Montagem com parafuso na madeira CAUTION: Improper use could reduce the holding power of the lag CUIDADO: O uso incorreto pode reduzir a potência de fi xação do...
  • Seite 21 5,5 mm. diameter på 5,5 mm. Türkçe Dansk Duvar plakası konumunu belirlemede yardım almak için sanus.com adresindeki Se sanus.com for hjælp med at bestemme vægpladens placering. Height Finder (Yükseklik Bulucu)’a bakın. 2: Montering på vægge med træafstivere 2: Ahşap Profi le Montaj...
  • Seite 22 13 mm 5.5 mm (1/2 in.) (7/32 in.) 41 - 61 cm 41 cm (16 - 24 in.) (16 in.) [01] < 16 mm (5/8 in.) 75 mm (3 in.) [01] [05] [04] 75 mm (3 in.) 6901-002048 <02>...
  • Seite 23 English Nederlands Wood Stud Wall Mounting – See Cautions in Step 2. Montage aan een houten drager – Zie Let op in stap 2. Locate studs. Verify the center of the stud with an awl or thin nail or Zoek de dragers. Controleer het midden van de drager met een priem use an edge to edge stud fi nder.
  • Seite 24 日本語 Svenska 木製スタッ ドの壁面への取り付け — 手順 2 の 「注意」 を参照してください。 Montering på träregel – Se Försiktighetsåtgärder i steg 2. スタッ ドを探します。千枚通しや細い釘などを使って、またはスタッ Leta upp reglarna. Markera regelns mitt med en pryl eller en smal spik, eller använd en regelsökare (kant till kant). ドチェッカーを使って、スタッ...
  • Seite 25 English Português Para obter assistência na determinação do local da placa da parede, consulte For assistance in determining wall plate location, see Height Finder at sanus.com. sanus.com. 2-1: Solid concrete and Concrete Block Mounting 2-1: Montagem em concreto sólido e em bloco de concreto CAUTION: Improper use could reduce the holding power of the lag bolt.
  • Seite 26 Česky Pomoc s určením umístění montážní desky viz Height Finder (Výškoměr) na webových Dansk stránkách sanus.com. Se sanus.com for hjælp med at bestemme vægpladens placering. 2-1: Montáž na betonovou a panelovou stěnu 2-1: Montering på fast beton og betonblok VÝSTRAHA: Nesprávné...
  • Seite 27 日本語 ウォールプレートの取り付け位置を決めるには、 sanus . com の Height Finder ( 高 さ検索機能 ) をご利用ください。 X-2: コンク リートおよびコンク リートブロックへの取り付け 注意： 不適切に使用しないと、ラグボルトでしっかりと支えることがで きません。ケガや製品の破損を避けるには、次の点に注意します。 アンカー [06] がコンクリート壁面にきちんとそろっていることを確認 します。 パイロッ ト穴は、 10 mm 径のドリルビッ トを使って、 75 mm の深さの穴にします。 ウォールプレートをコンクリート壁面に直接取り付けます。 ブロックの間のモルタルには、ドリルで穴を開けないようにしてくだ さい。 ラグボルト [04] を締めすぎないようにします。 中文...
  • Seite 28 10 mm 13 mm (1/2 in.) (3/8 in.) [01] 75 mm 3 in. 75 mm (3 in.) [06] [06] [04] [05] 6901-002048 <02>...
  • Seite 29 English Nederlands Solid Concrete and Concrete Block Mounting – See Cautions in Step 2. Bevestiging in massieve beton of in betonblokken – Zie Let op onder stap 2. Level wall plate and mark the hole locations. Plaats de wandplaat waterpas en markeer de locaties van de gaten. Drill pilot holes as illustrated.
  • Seite 30 Русский Установка на стене из бетона/бетонных блоков – см. предостережения шага 2. Выровняйте стеновую пластину и отметьте расположение отверстий. Просверлите направляющие, как показано на рисунке. Установите дюбели [05], после чего установите болты [04]. Затягивайте болты [04] только до тех пор, пока шайбы [05] не...
  • Seite 31 6901-002048 <02>...
  • Seite 32 [02, 03] [01] 6901-002048 <02>...
  • Seite 33 English Dansk Hang the TV onto the Wall Plate Hæng tv’et på vægpladen Français Svenska Suspendez le téléviseur sur la plaque murale Häng TV:n på väggplattan Deutsch Русский Aufhängen des Fernsehgeräts an der Wandplatte Крепление телевизора к настенной пластине Español polski Cuelgue el televisor en la placa de la pared Zawieś...
  • Seite 34 6901-002048 <02>...
  • Seite 35 English Dansk Adjust up / down tilt tension Juster stramningen af hældningen op/ned Français Svenska Ajuster la tension d'inclinaison vers le haut / le bas Justera spänningen för lutning – uppåt/nedåt Deutsch Русский Stellen Sie die Neigung nach oben/unten ein Отрегулируйте...
  • Seite 36 6901-002048 <02>...
  • Seite 37 6901-002048 <02>...
  • Seite 38 English Nederlands Cable Management Kabelbeheer Pull tabs (b) down and Trek de klepjes (b) omlaag en Gently pull your TV away from the wall at the bottom. Kick stands (k) Trek de tv aan de onderkant voorzichtig weg van de wand. will fall into place.
  • Seite 39 Svenska 日本語 Kabelhantering ケーブル管理 Dra klackarna (b) neråt och タブ (b) を下方向に引きます。 Håll fast TV:ns nederdel och dra försiktigt ut TV:n från väggen. テレビの下部を壁から離すようにしてそっと引きます。キックスタン Stöden (k) faller på plats. ド (k) が下がります。 Dra kablarna. ケーブルを配線します。 Håll fast TV:n och skjut stöden (k) uppåt. テレビを手で支えながら、キックスタンド...
  • Seite 40 Norsk English Milestone AV Technologies and its affi liated corporations and subsidiaries (collectively, “Milestone”), Milestone AV Technologies og dets tilknyttede selskaper og datterselskaper (samlet kalt “Milestone”), intend to make this manual accurate and complete. However, Milestone makes no claim that the har til hensikt å...
