Schriftfarbe weiß: Wert innerhalb MB
Schriftfarbe gelb: 100% MB <= MW <= OverFlow
Schriftfarbe rot: MW > OverFlow
9.2.1
Anzeigebereich der Volumenzähler
Die Anzahl der Stellen, die auf der Anzeige für Volumenzähler (Teil- und
Gesamtvolumenzähler) angezeigt werden, ist auf max. 8 Ziffern begrenzt. Die Teil- und
Gesamtvolumenzähler haben deshalb eine kleinere Schriftgröße als die Durchfluss- und
Temperaturanzeige. Wenn der 8-stellige Anzeigebereich des Zählers überschritten wird,
so wird dies mit der Anzeige von 8 Minus-Zeichen signalisiert (--------). In diesem Fall
kann der Zählerstand nicht mehr abgelesen werden. Der Nutzer hat nun die Möglichkeit
durch
Änderung
Anzeigebereich zu bringen.
Seite 14

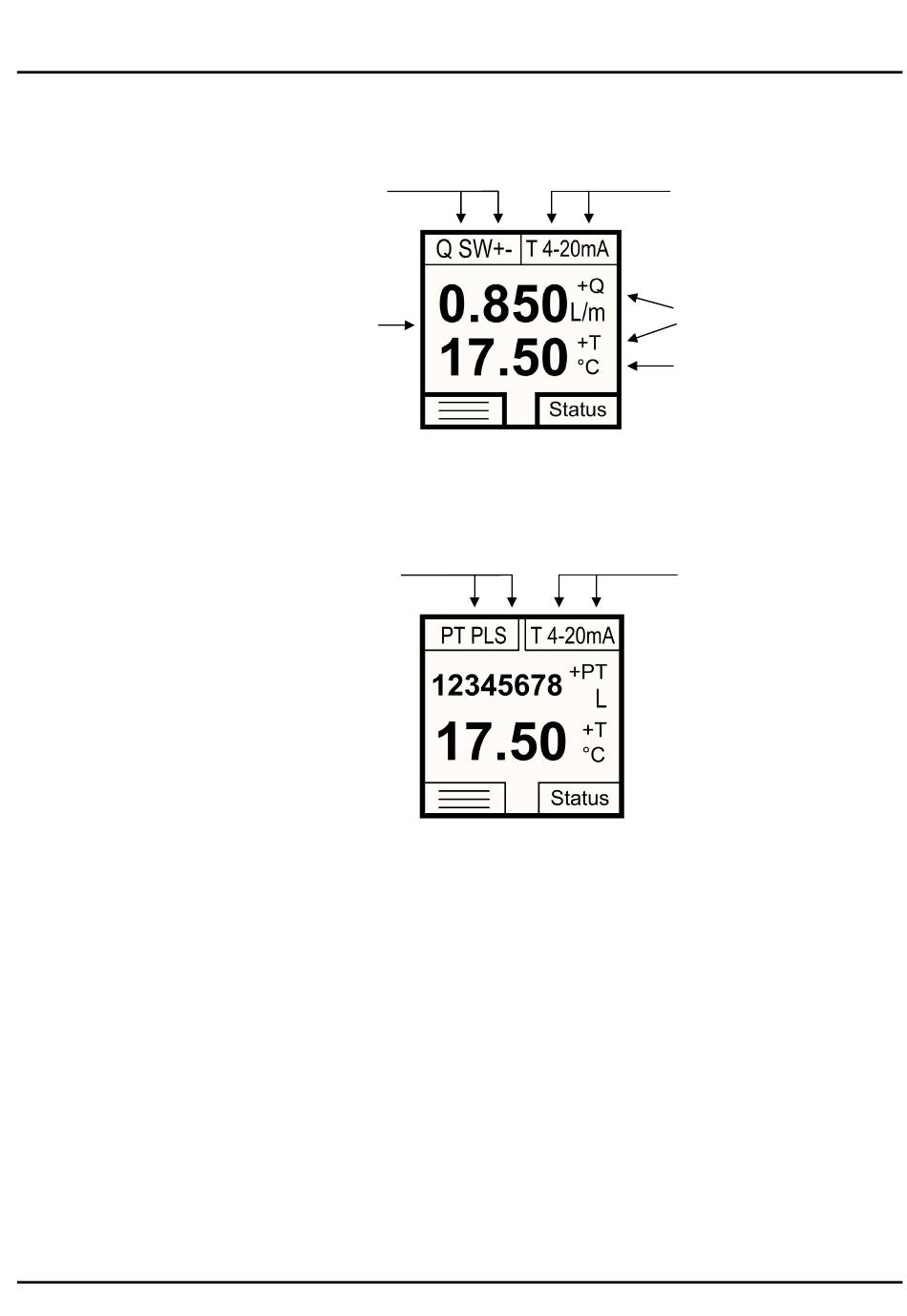

Messmodus Display-Layout „Doppel"
Out 1 als Schaltausgang Push-pull konfiguriert
und dem Durchfluss zugeordnet
Legende:
MW - Messwert
MB - Messbereich
Out 1 als Pulsausgang konfiguriert
und dem Teilvolumenzähler zugeordnet
der
Volumenzählereinheit
Out 2 als Analogausgang 4-20 mA konfiguriert
und der Temperatur zugeordnet
Messvariable mit Vorzeichen
Einheit der Messvariable
Out 2 als Analogausgang 4-20 mA konfiguriert
und der Temperatur zugeordnet
den
Zählerstand
MIM K10/0419
