3B LEISTUNGSANFORDERUNGEN 50 HZ STROMAGGREGATE
3.4

Erdung

Das Stromaggregat sollte gemäß der geltenden Normen
und örtlichen Vorschriften gut geerdet sein.
Ein Ende des 10mm² Drahtes am Erdungsanschluß (a) am
Rahmen des Stromaggregates anschließen, das andere
Ende an einer passenden Erdung. Siehe Abbildung 3-1.
3.5 Verlängerungskabel
Der Gebrauch eines langen Verlängerungskabels verursacht Spannungsverlußt. Je länger das Kabel, um so höher der
Verlust. Dies bedeutet, daß weniger Spannung das Elektrogerät oder Werkzeug erreicht und es wird entweder mehr
Strom vom Stromaggregat entnommen, oder es kommt zu verringerter Leistung. Ein stärkeres Kabel mit größerem
Drahtdurchmesser vermindert diesen Spannungsverlust.
Siehe Tabelle 3-1 für korrekte Kabelgrößen.
Nur für den Gebrauch in Außenbereichen zugelassene Verlängerungskabel mit Schutzleiter verwenden.
Amperezahl
VORSICHT:
Überhitzen führen.
3B-2
Wattzahl
120V 240V
2,5 300 600
5 600 1200
7,5 900 1800
10 1200 2400
15 1800 3600
20 2400 4800
Betrieb von Elektrogeräten bei niedriger Spannung kann zu
Elektrokabel in gutem Zustand halten.
verschlissene, blanke oder ausgefranste Kabel verwenden.
Gefahr von Elektroschlag.
a

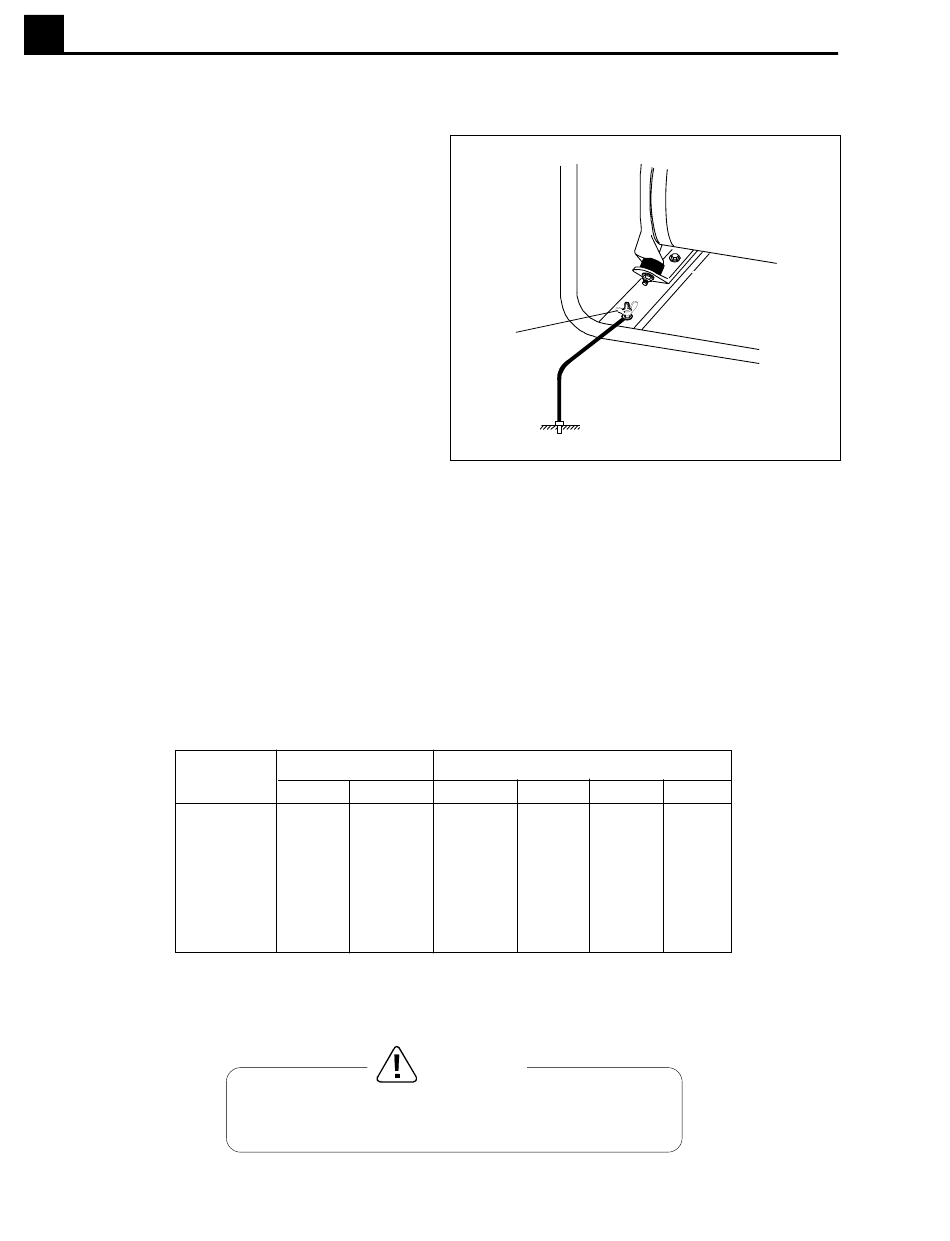

Abbildung 3-1. Erdung
Tabelle 3-1
Aderquerschnitte und max. Kabellängen
6mm² 4mm²
305m 182m
152m 91m
106m 60m
76m 45m
45m 30m
38m 22m
WARNUNG
NIEMALS
1001SD02
2,5mm² 1,5mm²
114m 76m
60m 38m
38m 30m
30m
19m
15m
