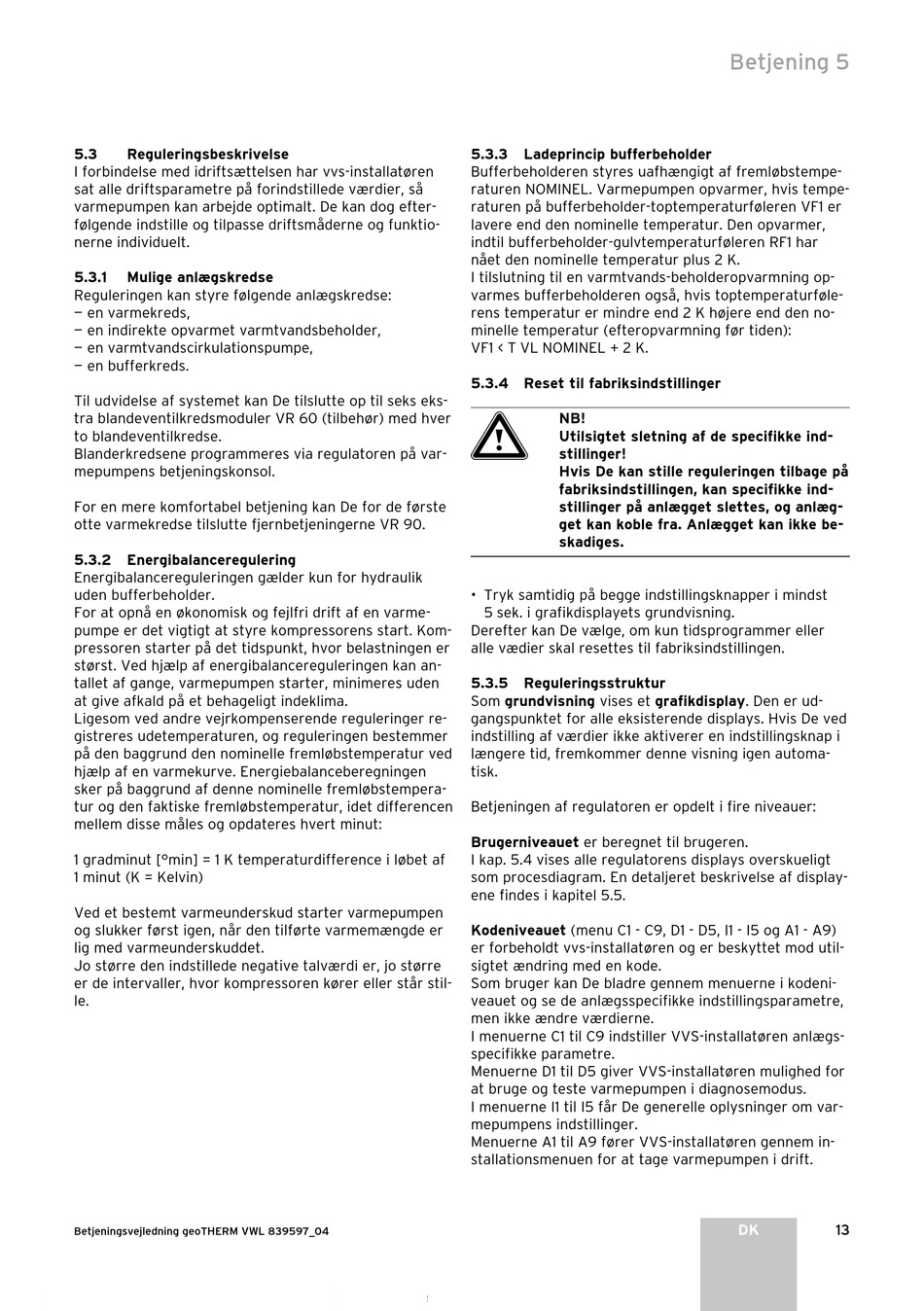

5.3

Reguleringsbeskrivelse

I forbindelse med idriftsættelsen har vvs-installatøren
sat alle driftsparametre på forindstillede værdier, så
varmepumpen kan arbejde optimalt. De kan dog efter-
følgende indstille og tilpasse driftsmåderne og funktio-
nerne individuelt.
5.3.1 Mulige anlægskredse
Reguleringen kan styre følgende anlægskredse:
— en varmekreds,
— en indirekte opvarmet varmtvandsbeholder,
— en varmtvandscirkulationspumpe,
— en bufferkreds.
Til udvidelse af systemet kan De tilslutte op til seks eks-
tra blandeventilkredsmoduler VR 60 (tilbehør) med hver
to blandeventilkredse.
Blanderkredsene programmeres via regulatoren på var-
mepumpens betjeningskonsol.
For en mere komfortabel betjening kan De for de første
otte varmekredse tilslutte fjernbetjeningerne VR 90.

5.3.2 Energibalanceregulering

Energibalancereguleringen gælder kun for hydraulik
uden bufferbeholder.
For at opnå en økonomisk og fejlfri drift af en varme-
pumpe er det vigtigt at styre kompressorens start. Kom-
pressoren starter på det tidspunkt, hvor belastningen er
størst. Ved hjælp af energibalancereguleringen kan an-
tallet af gange, varmepumpen starter, minimeres uden
at give afkald på et behageligt indeklima.
Ligesom ved andre vejrkompenserende reguleringer re-
gistreres udetemperaturen, og reguleringen bestemmer
på den baggrund den nominelle fremløbstemperatur ved
hjælp af en varmekurve. Energiebalanceberegningen
sker på baggrund af denne nominelle fremløbstempera-
tur og den faktiske fremløbstemperatur, idet differencen
mellem disse måles og opdateres hvert minut:
1 gradminut [°min] = 1 K temperaturdifference i løbet af
1 minut (K = Kelvin)
Ved et bestemt varmeunderskud starter varmepumpen
og slukker først igen, når den tilførte varmemængde er
lig med varmeunderskuddet.
Jo større den indstillede negative talværdi er, jo større
er de intervaller, hvor kompressoren kører eller står stil-
le.
Betjeningsvejledning geoTHERM VWL 839597_04
5.3.3

Ladeprincip bufferbeholder

Bufferbeholderen styres uafhængigt af fremløbstempe-
raturen NOMINEL. Varmepumpen opvarmer, hvis tempe-
raturen på bufferbeholder-toptemperaturføleren VF1 er
lavere end den nominelle temperatur. Den opvarmer,
indtil bufferbeholder-gulvtemperaturføleren RF1 har
nået den nominelle temperatur plus 2 K.
I tilslutning til en varmtvands-beholderopvarmning op-
varmes bufferbeholderen også, hvis toptemperaturføle-
rens temperatur er mindre end 2 K højere end den no-
minelle temperatur (efteropvarmning før tiden):
VF1 < T VL NOMINEL + 2 K.

5.3.4 Reset til fabriksindstillinger

a
NB!
Utilsigtet sletning af de specifikke ind-
stillinger!
Hvis De kan stille reguleringen tilbage på
fabriksindstillingen, kan specifikke ind-
stillinger på anlægget slettes, og anlæg-
get kan koble fra. Anlægget kan ikke be-
skadiges.
• Tryk samtidig på begge indstillingsknapper i mindst
5 sek. i grafikdisplayets grundvisning.
Derefter kan De vælge, om kun tidsprogrammer eller
alle vædier skal resettes til fabriksindstillingen.
5.3.5

Reguleringsstruktur

Som grundvisning vises et grafikdisplay. Den er ud-
gangspunktet for alle eksisterende displays. Hvis De ved
indstilling af værdier ikke aktiverer en indstillingsknap i
længere tid, fremkommer denne visning igen automa-
tisk.
Betjeningen af regulatoren er opdelt i fire niveauer:
Brugerniveauet er beregnet til brugeren.
I kap. 5.4 vises alle regulatorens displays overskueligt
som procesdiagram. En detaljeret beskrivelse af display-
ene findes i kapitel 5.5.
Kodeniveauet (menu C1 - C9, D1 - D5, I1 - I5 og A1 - A9)
er forbeholdt vvs-installatøren og er beskyttet mod util-
sigtet ændring med en kode.
Som bruger kan De bladre gennem menuerne i kodeni-
veauet og se de anlægsspecifikke indstillingsparametre,
men ikke ændre værdierne.
I menuerne C1 til C9 indstiller VVS-installatøren anlægs-
specifikke parametre.
Menuerne D1 til D5 giver VVS-installatøren mulighed for
at bruge og teste varmepumpen i diagnosemodus.
I menuerne I1 til I5 får De generelle oplysninger om var-
mepumpens indstillinger.
Menuerne A1 til A9 fører VVS-installatøren gennem in-
stallationsmenuen for at tage varmepumpen i drift.
Betjening 5
DK 13
