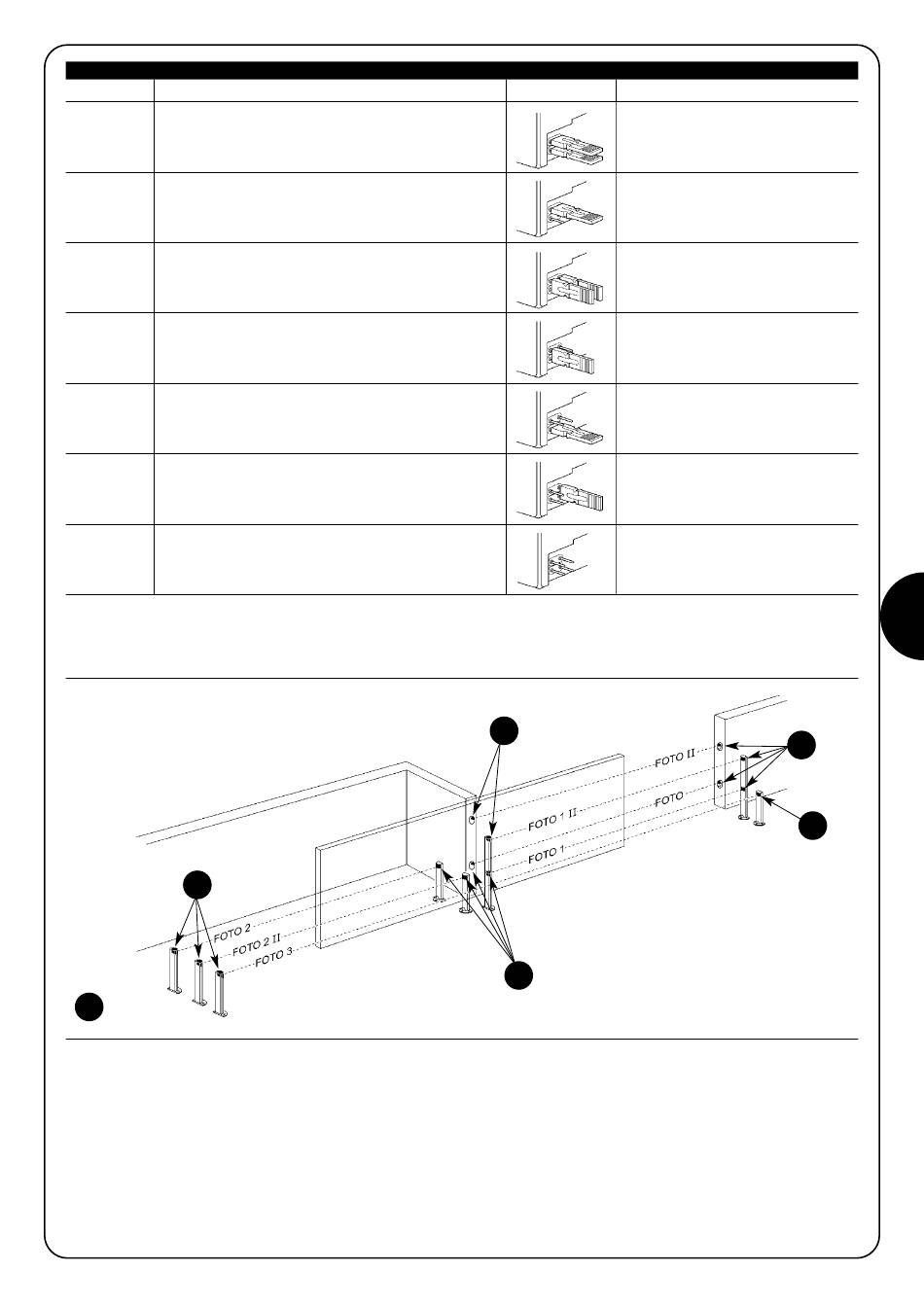

Tabela 2 Instalacje typu "jednoskrzydłowego"
Fotokomórka "zewnętrzna dolna" na bramie przesuwnej lub
FOTO "wewnętrzna dolna" na bramie sekcyjnej z interwencją przy
zamykaniu.
Fotokomórka "zewnętrzna górna" na bramie przesuwnej
FOTO II lub "wewnętrzna górna" na bramie sekcyjnej z interwencją
przy zamykaniu.
Fotokomórka "wewnętrzna dolna" na bramie przesuwnej
FOTO 1 "zewnętrzna dolna" na bramie sekcyjnej z interwencją
przy zamykaniu.
Fotokomórka "wewnętrzna górna" na bramie przesuwnej
FOTO 1 II lub "zewnętrzna górna" na bramie sekcyjnej z interwencją
przy zamykaniu.
FOTO 2 Fotokomórka "zewnętrzna" z interwencją w otwieraniu.
FOTO 2 II Fotokomórka "wewnętrzna" z interwencją w otwieraniu.
Fotokomórka "jedyna", która obsługuje całą automatykę z
FOTO 3
interwencją w otwieraniu i zamykaniu.
UWAGA (dla FOTO 3): Zwykle nie ma ograniczeń w ustawieniu par elementów (TX – RX), które tworzą poszczególne fotokomórki; tylko w wypadku
zastosowania fotokomórki FOTO 3 razem z FOTO II należy przestrzegać rozmieszczenia elementów tak, jak przedstawiono na rysunku 3.
RX
3
Uwaga A: Fotokomórki FOTO, FOTO II, FOTO 1 i FOTO 1 II mają wpływ na stan przekaźnika "foto"; gdy jedna z tych czterech linii fotokomórek
zostanie zasłonięta to IB otworzy styk przekaźnika wyjścia "foto".
Uwaga B: Fotokomórki FOTO 2 i FOTO 2 II mają wpływ na stan przekaźnika "foto 2"; gdy jedna z dwóch linii fotokomórek zostanie zasłonięta to
IB otworzy styk przekaźnika wyjścia "foto 2".
Uwaga C: Fotokomórka FOTO 3 ma wpływ na stan przekaźnika "foto" i "foto 2", gdy linia ta zostanie zasłonięta to IB otworzy styk dwóch
przekaźników "foto" i "foto 2".
W konfiguracji typu "jednoskrzydłowego" wyjście przekaźnika "foto 1" nie jest używane i styk pozostanie w pozycji NO (Zwykle Otwarty).
Fotokomórka Mostk Interwencja na wyjściu IB
Przekaźnik "foto" i przekaźnik
TX
TX
Przekaźnik: "foto"
(patrz uwaga A)
Przekaźnik: "foto"
(patrz uwaga A)
Przekaźnik: "foto"
(patrz uwaga A)
Przekaźnik: "foto"
(patrz uwaga A)
Przekaźnik: "foto2"
(patrz uwaga B)
Przekaźnik: "foto2"
(patrz uwaga B)
(patrz uwaga C).
RX
TX
